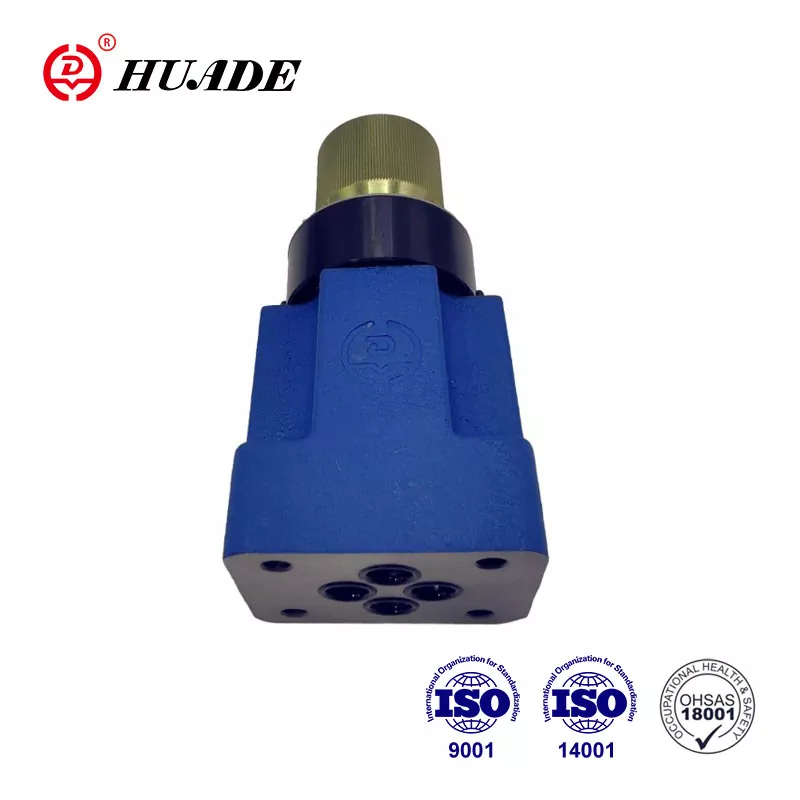

ভালভ স্যান্ডউইচ প্লেট Z2S 10 চেক করুন

1979 সাল থেকে Rexroth-এর সাথে সহযোগিতা করার সাত বছরের অভিজ্ঞতার কারণে Huade Rexroth থেকে অত্যাধুনিক প্রযুক্তি অন্তর্ভুক্ত করেছে। Huade থেকে চেক ভালভ Z2S 10 হল Rexroth-এর একই সিরিজের একটি সাশ্রয়ী বিকল্প। Huade আন্তর্জাতিক মান অতিক্রম করেছে, যথা ISO9001, ISO14001, এবং OH SAS18001। প্রতিটি চেক ভালভ Z2S 10 উচ্চতর কর্মক্ষমতা নিশ্চিত করার জন্য কারখানা ছাড়ার আগে কঠোর পরীক্ষার মধ্য দিয়ে যায়। Huade® হাইড্রোলিক ভালভ ব্যাপকভাবে প্রকৌশল এবং নির্মাণ যন্ত্রপাতি, ধাতুবিদ্যা, মেশিন টুলস, পরিবেশগত সুরক্ষা, জাহাজ নির্মাণ, মহাকাশ, রেল ট্রানজিট, পেট্রোলিয়াম এবং পেট্রোকেমিক্যাল, সামরিক শিল্প এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়। এটি চীনের একটি সুপরিচিত জাতীয় ব্র্যান্ড। এটি প্রযুক্তিতে আরও উন্নত এবং এই লাইনের অনুরূপ পণ্যগুলির তুলনায় আরও টেকসই।

চেক ভালভ স্যান্ডউইচ প্লেট Z2S 10 এর পণ্যের প্যারামিটার

পণ্য বৈশিষ্ট্য এবং চেক ভালভ স্যান্ডউইচ প্লেট Z2S 10 এর প্রয়োগ

বৈশিষ্ট্য:

▶ উল্লম্ব স্ট্যাকিং সমাবেশে ব্যবহারের জন্য

▶ এক বা দুটি সার্ভিস পোর্ট লিক মুক্ত বন্ধের জন্য

▶ Din 24 340 ফর্ম A, ISO4401 এবং CETOP - RP 121H-এ পোর্টিং প্যাটার্ন

আবেদন:

এই পাইলট চালিত চেক ভালভ Z2S উল্লম্ব স্ট্যাকিং ইনস্টলেশনের জন্য ব্যবহৃত হয়। এটি প্রয়োজন অনুসারে ফুটো ছাড়াই এক বা দুটি কার্যকরী তেল বন্দর সিল করতে পারে।

চেক ভালভ স্যান্ডউইচ প্লেট Z2S 10 এর ফাংশন, বিভাগ এবং চিহ্ন

চেক ভালভ টাইপ Z2S 10 স্যান্ডউইচ প্লেট ডিজাইন। এগুলি এক বা দুটি পরিষেবা পোর্টের লিক-মুক্ত বন্ধের জন্য ব্যবহার করা হয়, এমনকি দীর্ঘ সময়ের জন্যও। A1 থেকে A2 বা B1 থেকে B2 থেকে মুক্ত প্রবাহ ঘটে। A1 B1 এর বিপরীত দিকের প্রবাহ অবরুদ্ধ। যখন তরল A1 থেকে A2 তে প্রবাহিত হয়, তখন স্পুল (1) চাপ দেওয়া হয় এবং ডানদিকে ধাক্কা দেওয়া হয়, যার ফলে বল পপেট ভালভ (2) খোলা হয় যা পপেট(3) খোলে। ভালভের সঠিক বন্ধ নিশ্চিত করার জন্য, দিকনির্দেশক ভালভের A2 B2 পরিষেবা পোর্টগুলিকে নিরপেক্ষ অবস্থানে ট্যাঙ্কের সাথে সংযুক্ত করতে হবে।

Z2S এর প্রতীক

Z2S 10 এর কাটঅওয়ে ভিউ

Z2S এর সাধারণ সার্কিটের উদাহরণ
