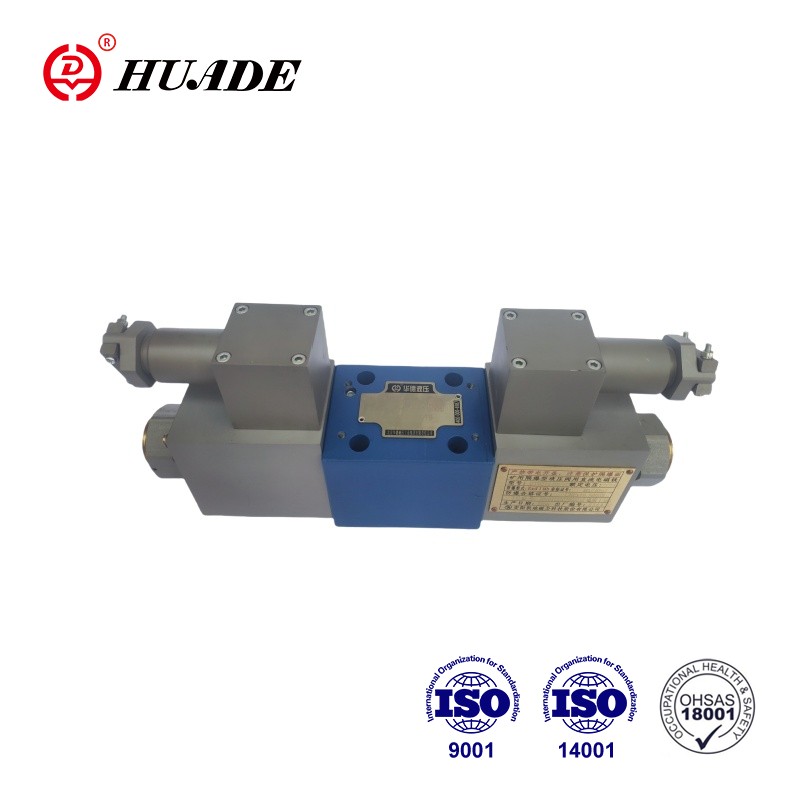

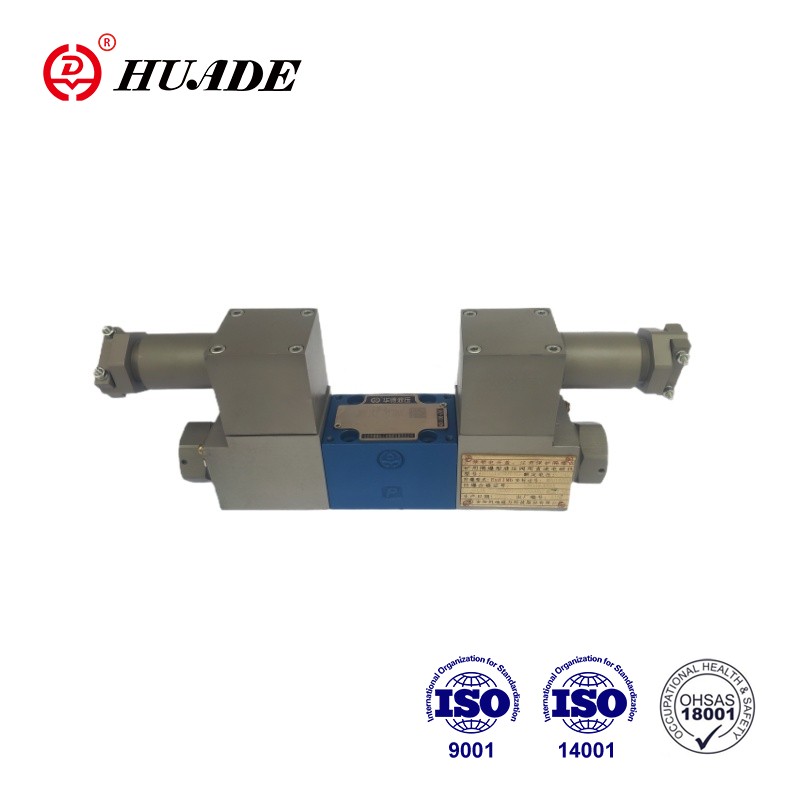

বিস্ফোরণ-প্রুফ আনুপাতিক দিকনির্দেশক ভালভ 4WRA 10-2x উচ্চ-মানের জারা-প্রতিরোধী উপকরণ দিয়ে তৈরি এবং আবাসনটি বিস্ফোরণ-প্রমাণ উপকরণ দিয়ে তৈরি, যা কার্যকরভাবে বিস্ফোরণ প্রভাব এবং শিখা ক্ষয়কে প্রতিহত করতে পারে। বিস্ফোরণ-প্রুফ আনুপাতিক দিকনির্দেশক ভালভ 4WRA 10-2x সিএনএক্স শংসাপত্রটি পাস করেছে। হুয়েডের বিস্ফোরণ-প্রমাণ পণ্য উচ্চমানের এবং কম দামের সাথে বাজারে ধারাবাহিক প্রশংসা পেয়েছে।
| জলবাহী | |||
| ইনস্টলেশন | Al চ্ছিক, পছন্দসই অনুভূমিক | ||
| নামমাত্র আকার | 6 | 10 | |
| ওজন (কেজি) | 4WRA ... 2x | 2 | 6.6 |
| নামমাত্র প্রবাহ Qvnom এ △ পি = 10 বারে (এল/মিনিট) | 7, 15, 26 | 30, 60 | |
| হিস্টেরিসিস (%) | ≤5 | ||
| বিপরীত স্প্যান (%) | ≤1 | ||
| প্রতিক্রিয়া সংবেদনশীলতা (%) | ≤ 0.5 | ||
| সর্বাধিক চাপ | পোর্ট এ, বি, পি (বার) | 350 | |
| পোর্ট টি (বার) | 210 | ||
| চাপ তরল | খনিজ তেল (এইচএল, এইচএলপি) থেকে ডিআইএন 51524 | ||
| অনুরোধে অন্যান্য চাপ তরল! | |||
| পরিবেষ্টিত বায়ু তাপমাত্রার পরিসীমা (℃) | 4WRA ... 2x | -20 ° C থেকে 70 ° C (-4 ° F থেকে 158 ° F) | |
| সান্দ্রতা পরিসীমা (মিমি2/এস) | 20 থেকে 380 (পছন্দসই 30 থেকে 46) | ||
| তরল পরিচ্ছন্নতা শ্রেণি | NAS1638 ক্লাস 9 বা আইএসও 4406 ক্লাস 20/18/15 | ||
| বৈদ্যুতিক | ||||
| 1) সোলেনয়েড ডেটা | ||||
| ভোল্টেজের ধরণ | ডিসি | |||
| 4WRA এর জন্য কমান্ড মান সংকেত | ± 10vor4 ~ 20ma | |||
| সর্বাধিক সোলেনয়েড (ক) | 2.5 | 1.5 | 0.8 | |
| সোলেনয়েড কয়েল প্রতিরোধের (ω) | 20 ডিগ্রি সেন্টিগ্রেডে ঠান্ডা মান | 2 | 4.8 | 19.5 |
| সর্বোচ্চ। ওয়ার্ম মান | 3 | 7.2 | 28.8 | |
| ডিউটি (%) | ED100% | |||
| সর্বাধিক তাপমাত্রা (℃) | 150 | |||
| En60529 এ ভালভ সুরক্ষা | আইপি 65 | |||
| 2) ইলেক্ট্রনিক্স নিয়ন্ত্রণ করুন | ||||
| পরিবর্ধক | 4WRA ... 2x | ভিটি-ভিএসপিএ 2 -...- 2 এক্স | ||
| সরবরাহ ভোল্টেজ (v) | নামমাত্র ভোল্টেজ | 24 | ||
| নিম্ন সীমাবদ্ধ মান | 21/22 (4WRA) | |||
| উপরের সীমাবদ্ধ মান | 35 | |||
| পরিবর্ধক বিদ্যুৎ খরচ (ক) | Imax | <1.8 | ||
| প্রবণতা বর্তমান | 3 | |||
বৈশিষ্ট্য:
A একটি প্রবাহের দিক এবং প্রস্থতা নিয়ন্ত্রণ করতে সরাসরি পরিচালিত আনুপাতিক নির্দেশিক ভালভ
সাবপ্লেট মাউন্টিংয়ের জন্য: পোর্টিং প্যাটার্ন আইএসও 4401 এর সাথে সামঞ্জস্যপূর্ণ
Center কেন্দ্রীয় থ্রেড এবং অপসারণযোগ্য কয়েল সহ আনুপাতিক সলোনয়েডগুলির মাধ্যমে অ্যাক্টিউশন
▶ বসন্ত কেন্দ্রিক নিয়ন্ত্রণ স্পুল
আবেদন:
বিস্ফোরণ-প্রমাণ আনুপাতিক দিকনির্দেশক ভালভ 4WRA 10-2x কয়লা খনিতে ব্যাপকভাবে ব্যবহৃত হয়। পেট্রোকেমিক্যাল শিল্প।
ভালভগুলি মূলত থাকে: দেহ (1) মাউন্টিং পৃষ্ঠের সাথে, কন্ট্রোল স্পুল (3) সংক্ষেপণ স্প্রিংস (2) সহ, সোলেনয়েডস (4) কেন্দ্রীয় থ্রেড সহ।
সোলেনয়েডস (4), ডি-এনার্জিযুক্ত, কন্ট্রোল স্পুল (3) কমপ্রেশন স্প্রিংস (2) দ্বারা কেন্দ্রীয় অবস্থানে রাখা হয়।
আনুপাতিক সোলেনয়েডগুলির মধ্যে একটিকে শক্তিশালী করে কন্ট্রোল স্পুলের (3) সরাসরি অপারেশন (4) উদাঃ সোলোনয়েড ডান নিয়ন্ত্রণ, তারপরে বৈদ্যুতিক ইনপুট সিগন্যালের অনুপাতে বাম দিকে নিয়ন্ত্রণ স্পুল (3) এর চলাচল এবং প্রগতিশীল প্রবাহ বৈশিষ্ট্যগুলির সাথে ওরিফেসের মতো ক্রসসেকশনগুলির মাধ্যমে পি থেকে এ এবং বি থেকে টি থেকে সংযোগ।
4 ডাব্লুআরএ (ই) ... এ -2 এক্স 2 টি স্যুইচড পজিশন ভালভগুলি কেবল সোলেনয়েড "এ" এর সাথে লাগানো হয়েছে। "বি" আনুপাতিক সোলেনয়েডে একটি প্লাগ (6) লাগানো হয়।
বিস্ফোরণ-প্রমাণ আনুপাতিক দিকনির্দেশক ভালভ 4WRA 10-2x এর প্রতীক
