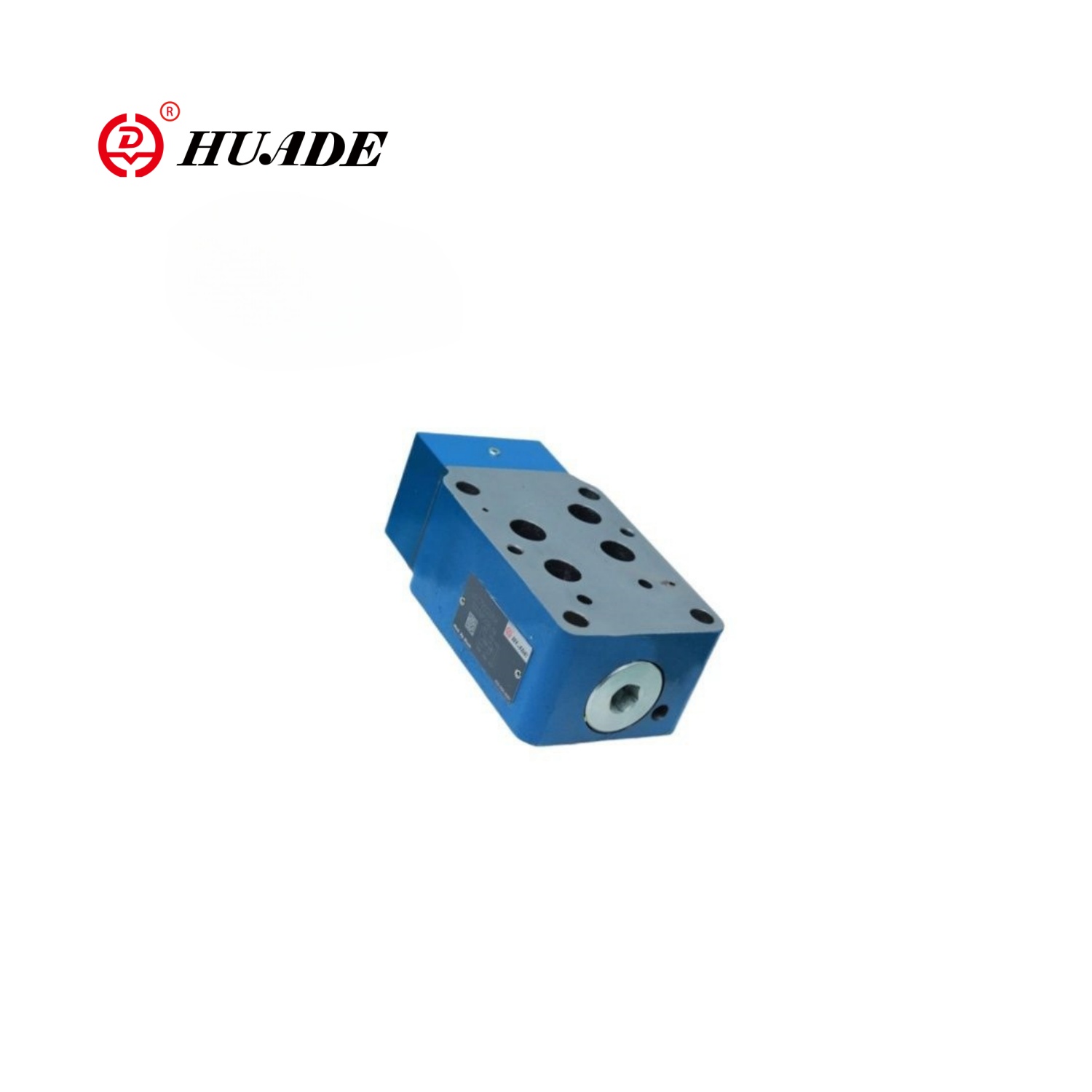

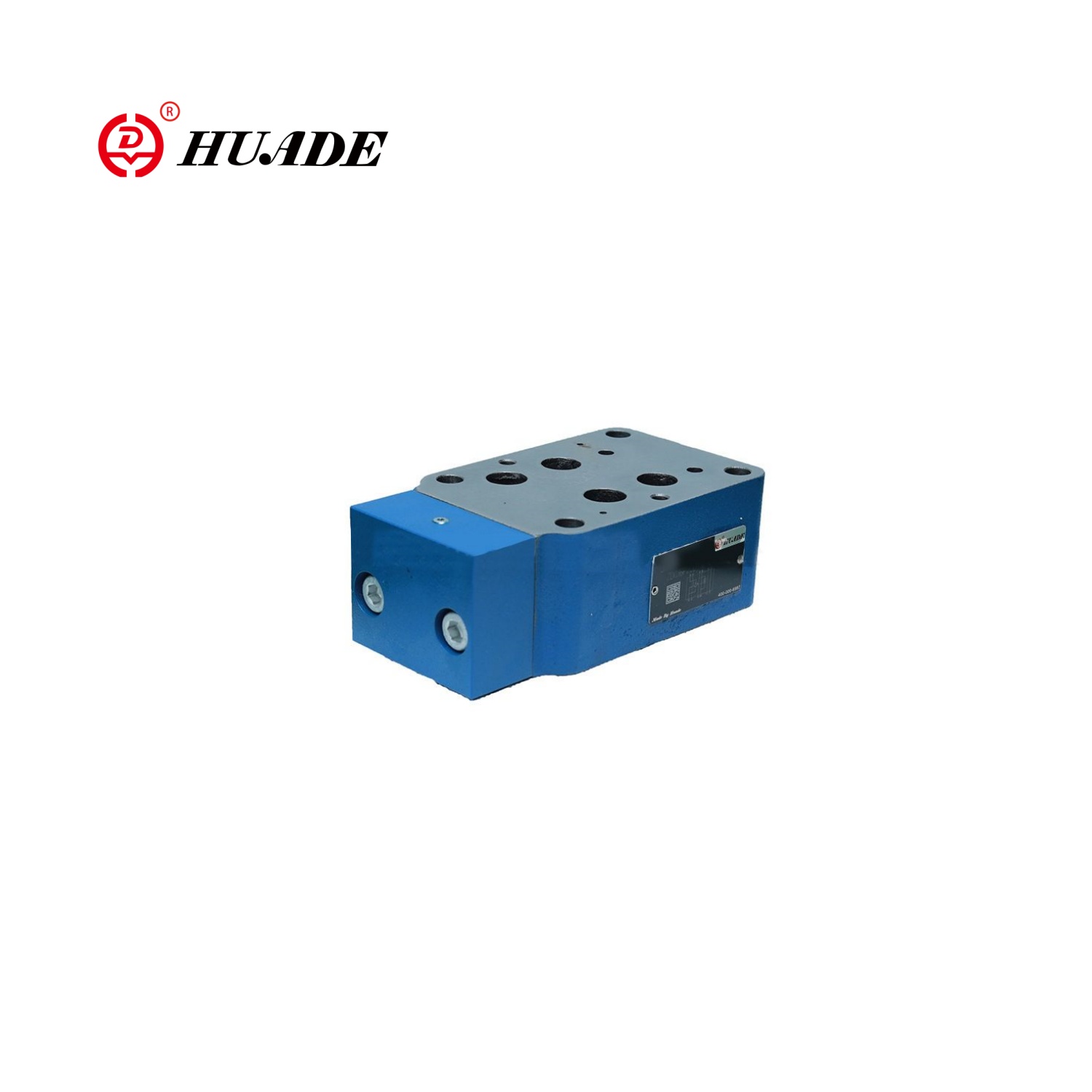

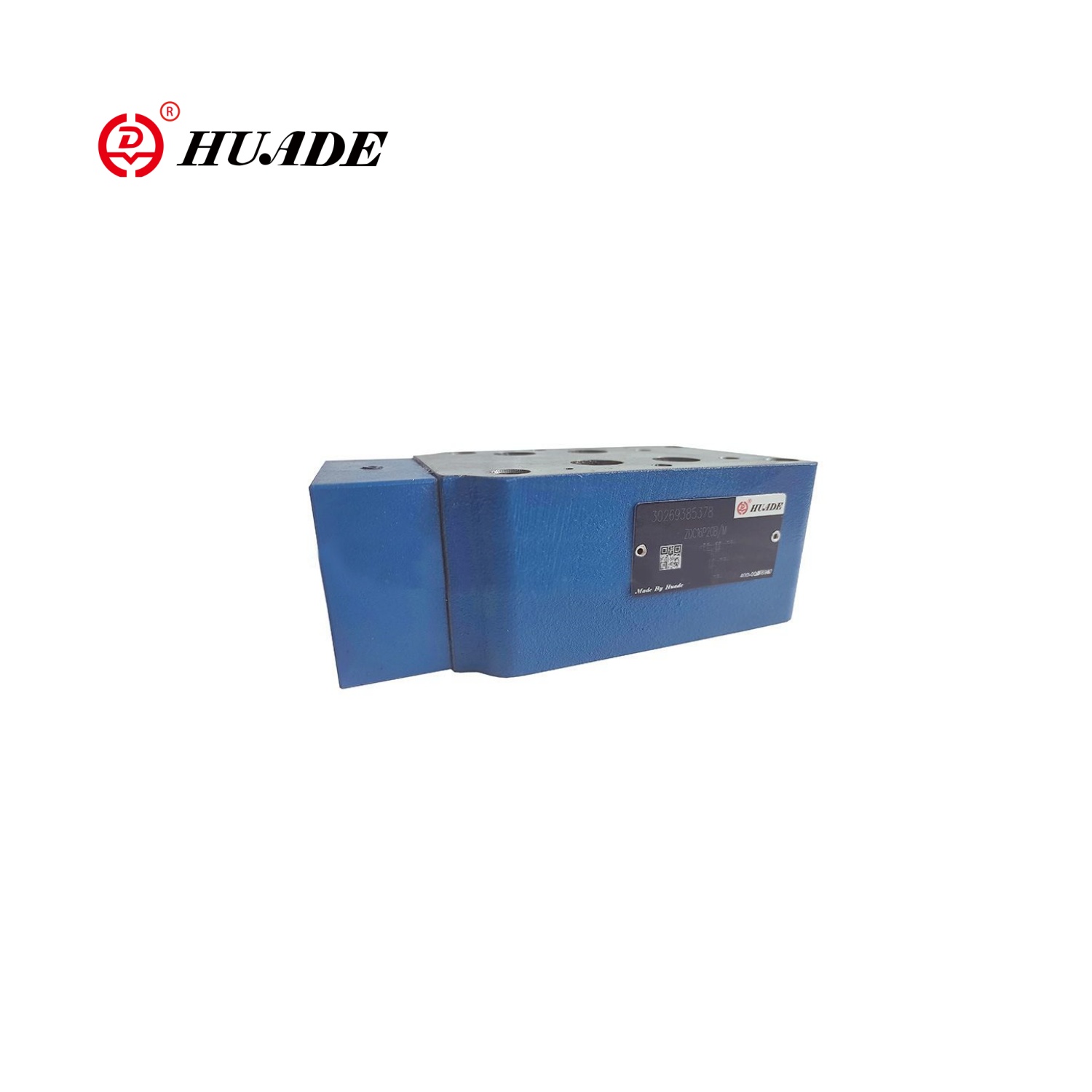

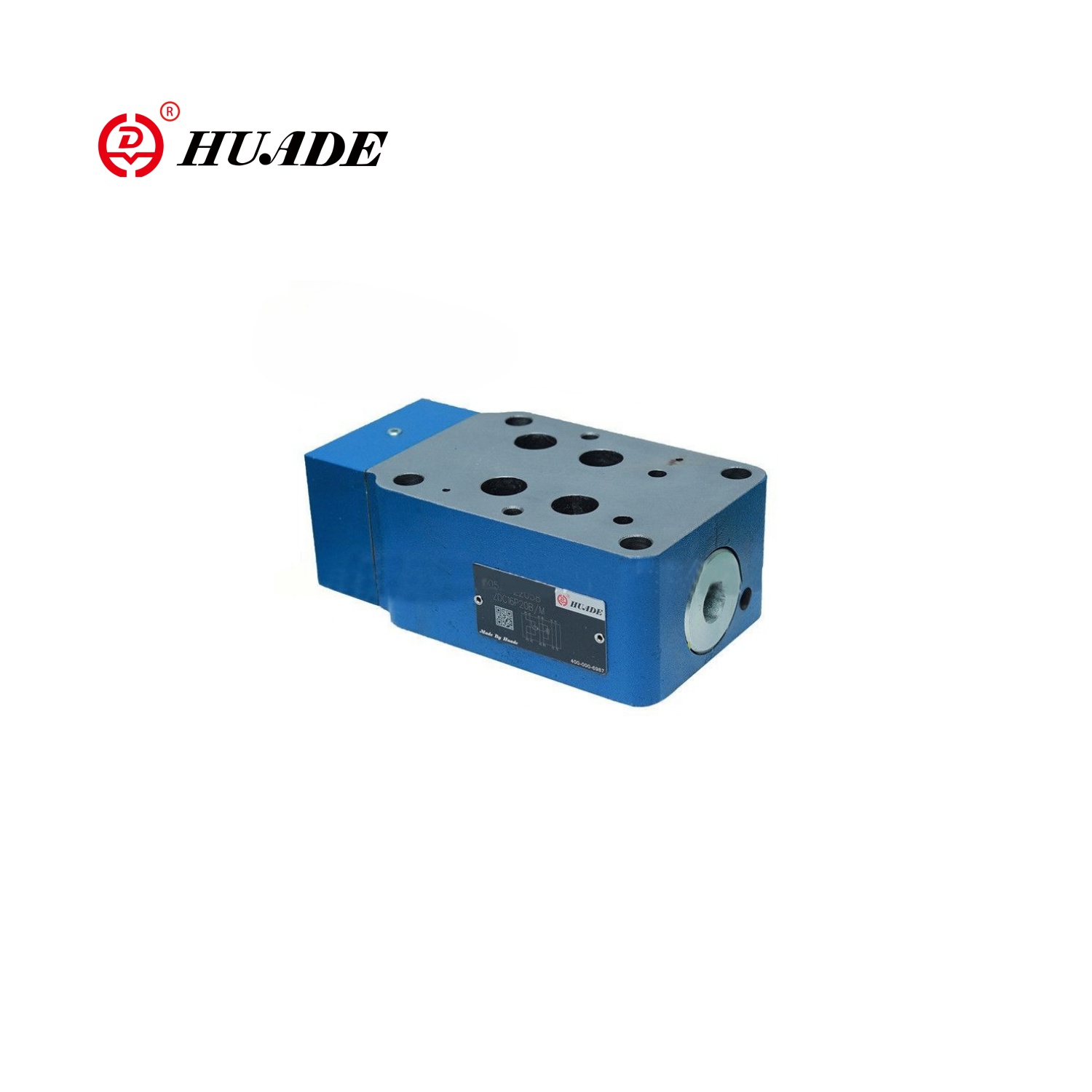

মিটার-ইন চাপ ক্ষতিপূরণকারী জেডডিসি

ভালভ জেডডিসির কার্যনির্বাহী নীতিটি থ্রোটলিং এবং চাপ ক্ষতিপূরণের প্রক্রিয়াটির উপর ভিত্তি করে। মিটার-ইন চাপ ক্ষতিপূরণকারী জেডডিসি সাধারণত থ্রোটল পোর্টের খোলার নিয়ন্ত্রণ করে প্রবাহকে সামঞ্জস্য করতে একটি আনুপাতিক দিকনির্দেশক ভালভ ডাব্লুআরজেডের সাথে একত্রে ব্যবহৃত হয়, যখন থ্রোটল পোর্ট ধ্রুবকের আগে এবং পরে চাপের পার্থক্য রাখতে চাপ ক্ষতিপূরণকারী ব্যবহার করে, যার ফলে লোড ক্ষতিপূরণ অর্জন করে। এটি লোড পরিবর্তনের দ্বারা অ্যাকিউউটারের গতি প্রভাবিত করে, স্থায়িত্ব এবং সিস্টেমের নিয়ন্ত্রণের নির্ভুলতা উন্নত করে।

মিটার-ইন চাপ ক্ষতিপূরণকারী জেডডিসির পণ্য প্যারামিটার

মিটার-ইন চাপ ক্ষতিপূরণকারী জেডডিসির পণ্য বৈশিষ্ট্য এবং প্রয়োগ

বৈশিষ্ট্য:

Port

▶ 2-ওয়ে সংস্করণ "পি '

▶ 3-ওয়ে সংস্করণ "পি টি" (এনএস 10-25)

Power আনুপাতিক দিকনির্দেশক ভালভের সাথে একসাথে কাজ করার সময় প্রবাহ নিয়ন্ত্রণ

আবেদন:

মিটার-ইন চাপ ক্ষতিপূরণকারী জেডডিসি ধাতব যন্ত্রপাতি, ধাতববিদ্যার যন্ত্রপাতি, ধাতববিদ্যার যন্ত্রপাতিগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

মিটার-ইন চাপ ক্ষতিপূরণকারী জেডডিসির ফাংশন এবং বিভাগ

মিটার-ইন চাপ ক্ষতিপূরণকারী জেডডিসি ভালভগুলি 2 বা 3-ওয়ে ডিজাইনের সরাসরি পরিচালিত মিটার-ইন চাপ ক্ষতিপূরণকারী।

এগুলি চ্যানেল পি।

এই ভালভগুলি মূলত আবাসন (1), কন্ট্রোল স্পুল (2), সংক্ষেপণ বসন্ত (3) এর সাথে বসন্তের ওয়াশার (4) এবং কভার (5) সমন্বিত শাটল ভালভ (6) সহ থাকে।

সংকোচনের বসন্ত (3) পি 1 থেকে পি পর্যন্ত খোলা অবস্থানে কন্ট্রোল স্পুল (2) ধারণ করে, যখন চাপ ডিফারেনশিয়াল পি 1 থেকে এ 1 বা পি 1 থেকে বি 1 থেকে 1.0 এমপিএর চেয়ে কম হয়।

যদি চাপের ডিফারেনশিয়াল 1.o এমপিএ ছাড়িয়ে যায়, তবে চাপের পার্থক্য পুনরুদ্ধার না হওয়া পর্যন্ত নিয়ন্ত্রণ স্পুল (2) বাম দিকে সরানো হয়।

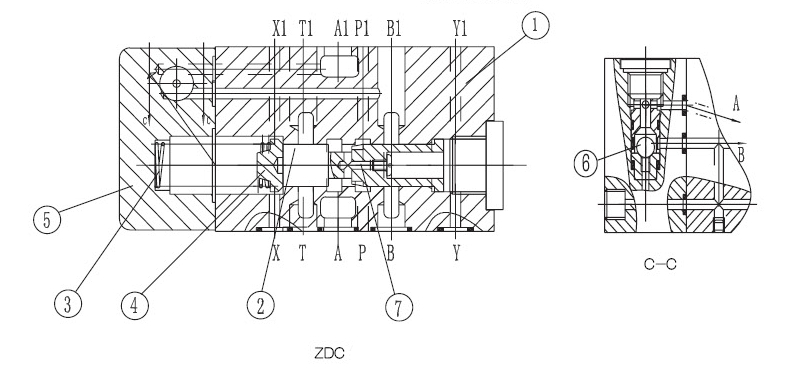

কাঠামো মিটার-ইন চাপ ক্ষতিপূরণকারী জেডডিসি

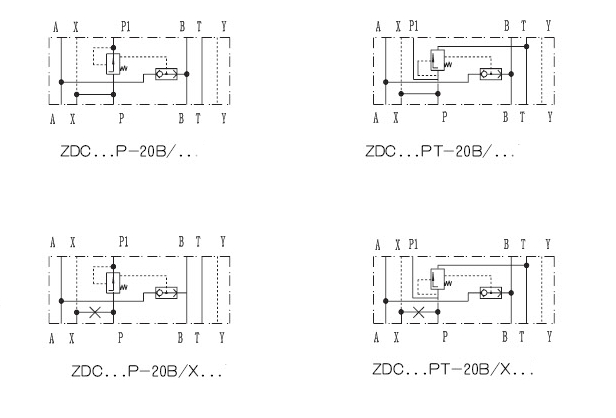

মিটার-ইন চাপ ক্ষতিপূরণকারী জেডডিসির প্রতীক
