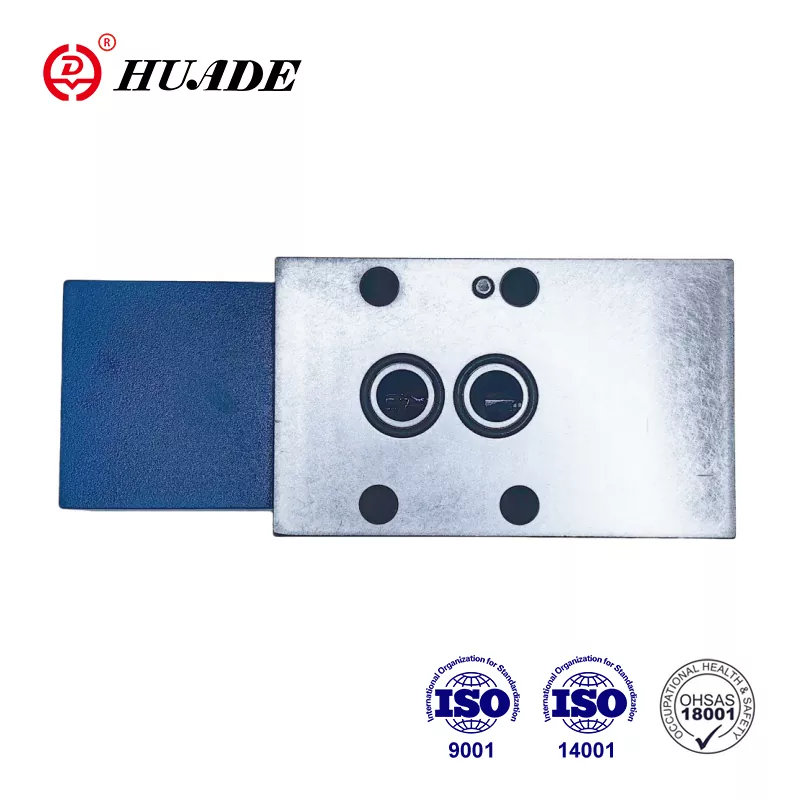

প্রেসার রিলিফ ভালভ DB.K

Rexroth এর উন্নত প্রযুক্তি প্রবর্তনের মাধ্যমে, Huade Hydraulic ডিজাইন, হাইড্রোলিক উপাদান এবং সমন্বিত যন্ত্রপাতি তৈরিতে উল্লেখযোগ্য অগ্রগতি করেছে। Huade® চাপ ত্রাণ ভালভ DB.K অন্যান্য অনুরূপ পণ্যের তুলনায় আরো টেকসই। তারা একই সিরিজে Rexroth দ্বারা অফার করা পণ্যগুলি প্রতিস্থাপন করতে পারে। সাশ্রয়ী মূল্যের পণ্য সরবরাহ করার জন্য, গুণমান নিশ্চিত করতে সারা বিশ্ব থেকে 750টিরও বেশি উন্নত উত্পাদন সরঞ্জাম প্রবর্তন করার সময় কারখানাটি ব্যবহারিকতার দিকে আরও মনোযোগ দেয়। কারখানাটি ISO9001, ISO14001 এবং OH SAS18001 পাস করেছে। Huade® হাইড্রোলিক চাপ ভালভ ব্যাপক বাজার স্বীকৃতি জিতেছে. নির্ভরযোগ্য গুণমান এবং স্থিতিশীল কর্মক্ষমতার কারণে, তারা বিভিন্ন শিল্প পরিবেশে যেমন নির্মাণ যন্ত্রপাতি এবং সামুদ্রিক জলবাহী সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

প্রেসার রিলিফ ভালভের প্রোডাক্ট প্যারামিটার DB.K

পণ্য বৈশিষ্ট্য এবং প্রেসার রিলিফ ভালভের প্রয়োগ DB.K

বৈশিষ্ট্য:

▶ কার্টিজ ভালভ

▶ 4 চাপের রেঞ্জ

▶ 4 সমন্বয় উপাদান

. রোটারি গাঁট

. ষড়ভুজ এবং প্রতিরক্ষামূলক ক্যাপ সহ হাতা

. স্কেল সঙ্গে লকযোগ্য ঘূর্ণমান গাঁট

. স্কেল সঙ্গে ঘূর্ণমান গাঁট

আবেদন:

প্রেসার রিলিফ ভালভ টাইপ ডিবি..কে. কার্টিজে ইনস্টল করার জন্য পাইলট চালিত চাপ রিলিফ ভালভ। এগুলি হাইড্রোলিক সিস্টেমে চাপ সীমিত করতে ব্যবহৃত হয়।

প্রেসার রিলিফ ভালভের কাজ, বিভাগ এবং প্রতীক DB.K

সিস্টেম চাপের সেটিং সমন্বয় উপাদান (4) মাধ্যমে হয়. বিশ্রামে, ভালভ বন্ধ হয়। পোর্ট A-তে চাপ স্পুল (1) এর উপর কাজ করে। একই সময়ে, চাপ ছিদ্র দিয়ে (2) স্পুলের স্প্রিং লোডড সাইডে (1) এবং ছিদ্রের মাধ্যমে (3) পাইলট পপেটে (6) প্রেরণ করা হয়। চাপ দিলে

পোর্টে বসন্ত (5) এ সেট করা মানের উপরে উঠে আসে, পাইলট পপেট (6) খোলে। তরল এখন স্প্রিং লোড করা স্পুল (1), ছিদ্র (3) এবং চ্যানেল (8) থেকে Y পোর্টে প্রবাহিত হতে পারে। ফলস্বরূপ চাপ ড্রপ স্পুল(1) সরে যায় যার ফলে এটি A থেকে B এর সংযোগ খুলতে পারে বসন্ত (5) এ সেট চাপ বজায় রাখা হয়।

দুটি স্প্রিং চেম্বার থেকে পাইলট তেল রিটার্ন Y পোর্টের মাধ্যমে বাহ্যিকভাবে নেওয়া হয়।

DB 10 K2-40B এর গঠন

প্রতীক

লক্ষ্য করুন

1. তরল ফিল্টার করা আবশ্যক. ন্যূনতম ফিল্টার সূক্ষ্মতা 20 ㎛।

2. ট্যাঙ্কটি অবশ্যই সীলমোহর করা উচিত এবং একটি বায়ু ফিল্টার বায়ু প্রবেশপথে ইনস্টল করা আবশ্যক।

3. কারখানা ছাড়ার সময় সাবপ্লেট ছাড়া পণ্য, তাদের প্রয়োজন হলে, বিশেষভাবে অর্ডার করুন।

4. ভালভ ফিক্সিং স্ক্রু অবশ্যই উচ্চ তীব্রতা স্তরের হতে হবে (শ্রেণী 10.9)। নমুনা বইতে তালিকাভুক্ত পরামিতি অনুযায়ী অনুগ্রহ করে নির্বাচন করুন এবং ব্যবহার করুন।

5. ভালভের সাথে সংযুক্ত পৃষ্ঠের রুক্ষতা প্রয়োজন পৃষ্ঠের রুক্ষতা 0.8।

6. সঙ্গমের অংশের সারফেস ফিনিস 0.01/100 মিমি করতে হবে।
