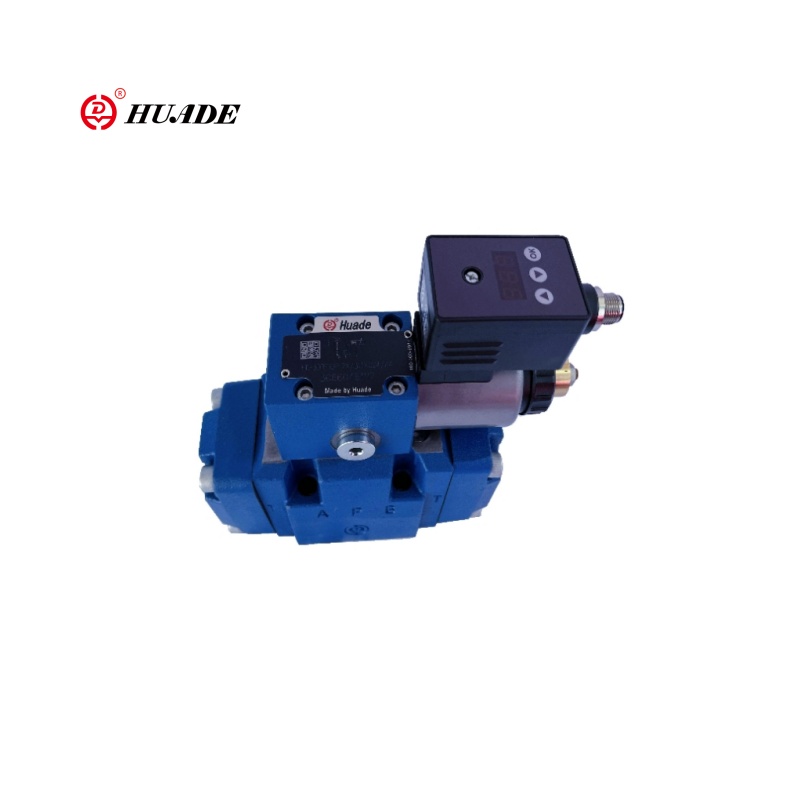

4WRAE 10 W1-60-2X সমানুপাতিক দিকনির্দেশক ভালভ হল একটি সরাসরি পরিচালিত 4/2- এবং 4/3-পথ আনুপাতিক দিকনির্দেশক ভালভ। এই ভালভ প্লেট মাউন্ট করা হয়. 4WRAE 10 W1-60-2X-এ একটি ঐচ্ছিক বিল্ট-ইন অ্যামপ্লিফায়ার এবং A1 বা F1 এর ইনপুট বিকল্প রয়েছে। কর্মক্ষমতা প্রথম সারির বড় ব্র্যান্ডগুলির সাথে সামঞ্জস্যপূর্ণ এবং এটি একটি ভাল সাশ্রয়ী মূল্যের বিকল্প। আনুপাতিক ভালভের সিরিজ সামুদ্রিক শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
| হাইড্রোলিক | |||
| ভালভ প্রকার | এইচডি-ডব্লিউআরএ | HD-WRAE | |
| অপারেটিং চাপ (MPa) | পোর্ট A, P, B | 31.5 | 31.5 |
| বন্দর টি | 21 | 21 | |
| নামমাত্র প্রবাহ qv nom এ △ P=1MPa | NS6 (লি/মিনিট) | 7, 15 এবং 26 | |
| NS10(লি/মিনিট) | 30 এবং 60 | ||
| দূষণের মাত্রা (μm) | ≤20 | ||
| হিস্টেরেসিস(%) | ≤5 | ||
| বিপরীত ত্রুটি (%) | ≤1 | ||
| প্রতিক্রিয়া সংবেদনশীলতা (%) | ≤0.5 | ||
| চাপ তরল | খনিজ তেল বা ফসফেট এস্টার | ||
| সান্দ্রতা পরিসীমা | 20~380 | ||
| পরিবেষ্টিত তাপমাত্রা পরিসীমা (℃) | -20 থেকে +80 | -20 থেকে +50 | |
| ওজন (কেজি) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| বৈদ্যুতিক | |||
| বৈদ্যুতিক, সোলেনয়েড | |||
| ভালভ প্রকার | এইচডি-ডব্লিউআরএ | HD-WRAE | |
| ভোল্টেজ প্রকার | ডিসি | ||
| ভোল্টেজ নিয়ন্ত্রিত (V) | ±10 | ||
| সর্বোচ্চ বর্তমান প্রতি সোলেনয়েড(A) | 2.5 | ||
| সোলেনয়েড কয়েল প্রতিরোধ (Ω) | 20 ℃ এ ঠান্ডা মান | 2 | |
| সর্বোচ্চ উষ্ণ মান | 3 | ||
| কর্তব্য | 100% | ||
| কয়েল তাপমাত্রা (℃) | +150 পর্যন্ত | ||
| DIN40050 এ ভালভ সুরক্ষা | IP65 | ||
| বৈদ্যুতিক, নিয়ন্ত্রণ ইলেকট্রনিক্স | |||
| ইলেকট্রনিক্স নিয়ন্ত্রণ | HD-VT-VSPA2-1-1X/ | ভালভ মধ্যে একত্রিত | |
| সরবরাহ ভোল্টেজ | নামমাত্র ভোল্টেজ ভিডিসি | 24 | |
| নিম্ন সীমাবদ্ধ মান V | 21/22 | 19 | |
| উচ্চ সীমাবদ্ধ মান V | 35 | ||
| পরিবর্ধক শক্তি খরচ | আমি সর্বোচ্চ এ | 1.8 | |
| সর্বোচ্চ পাওয়ার ইমপালস কারেন্ট A | 3 | ||
বৈশিষ্ট্য:
▶ সাবপ্লেট মাউন্ট করার জন্য
▶ একটি প্রবাহের দিক এবং আয়তন নিয়ন্ত্রণের জন্য সরাসরি অ্যাকুয়েটেড আনুপাতিক ভালভ
▶ বসন্ত কেন্দ্রিক কন্ট্রোল স্পুল
▶ 4WRAE টাইপের জন্য ইন্টিগ্রেটেড কন্ট্রোল ইলেকট্রনিক্স, ইন্টারফেস A1 বা F1
▶ সেন্ট্রাল থ্রেড এবং অপসারণযোগ্য কয়েল সহ আনুপাতিক সোলেনয়েডের মাধ্যমে অ্যাকচুয়েশন
▶ টাইপ 4WRA এর জন্য ইলেকট্রনিক্স নিয়ন্ত্রণ করুন
আবেদন:
4/2- এবং 4/3-ওয়ে আনুপাতিক দিকনির্দেশক ভালভ 4WRAE 10 W1-60-2X সাবপ্লেট মাউন্ট করার জন্য সরাসরি পরিচালিত উপাদান হিসাবে ডিজাইন করা হয়েছে। 4WRA 6 W30-2X সমানুপাতিক দিকনির্দেশক ভালভ হাইড্রোলিক তরলের প্রবাহ এবং দিক নিয়ন্ত্রণ করতে ব্যবহৃত হয়।
4WRAE 10 W1-60-2X আনুপাতিক ভালভগুলি মূলত গঠিত: হাউজিং (1) মাউন্টিং সারফেস কন্ট্রোল স্পুল সহ (2) কম্প্রেশন স্প্রিং সহ (3), সোলেনয়েডস (4) কেন্দ্রীয় থ্রেড সহ, ঐচ্ছিক ইন্টিগ্রেটেড ভালভ ইলেকট্রনিক্স (5)।
HD-4WRA(E)...2X/...
সোলেনয়েড (4) ডি-এনার্জাইজ করা হলে, কন্ট্রোল স্পুল (2) কম্প্রেশন স্প্রিংস (3) দ্বারা কেন্দ্রীয় অবস্থানে থাকে।
একটি আনুপাতিক সোলেনয়েডকে শক্তি দিয়ে কন্ট্রোল স্পুল (2) এর সরাসরি কার্যকারিতা। যেমন সোলেনয়েড "বি" (4) নিয়ন্ত্রণ করা। কন্ট্রোল স্পুল (2) বৈদ্যুতিক ইনপুট সিগন্যালের অনুপাতে বাম দিকে সরানো হয়। সংযোগ ফর্ম P থেকে A এবং B থেকে T পর্যন্ত প্রগতিশীল প্রবাহ বৈশিষ্ট্য সহ ছিদ্র-সদৃশ ক্রস বিভাগের মাধ্যমে। সোলেনয়েডের ডি-এনার্জাইজেশন (4)। কন্ট্রোল স্পুল (2) কম্প্রেশন স্প্রিং (3) দ্বারা কেন্দ্রীয় অবস্থানে ফিরে আসে।
আনুপাতিক দিকনির্দেশক ভালভ 4WRA -2X এর গঠন
HD-4WRA(E)...A-2X
নীতিগতভাবে, এই ভালভ সংস্করণের কার্যকারিতাটি 3 স্পুল অবস্থান সহ ভালভের সাথে মিলে যায়। যাইহোক, 2টি স্পুল অবস্থান সহ ভালভগুলি শুধুমাত্র সোলেনয়েড "a" দিয়ে লাগানো হয়। 2য় আনুপাতিক সোলেনয়েডের পরিবর্তে একটি প্লাগ (5) NS 6 এর জন্য বা NS 10 a কভারের জন্য (5) লাগানো হয়েছে।
টাইপ 4WRA 6..-2X/... এর জন্য নোট
ট্যাঙ্ক লাইনের ড্রেনিং এড়ানো উচিত। উপযুক্ত ইনস্টলেশন অবস্থার সাথে, একটি পিছনের চাপ ভালভ ইনস্টল করতে হবে (ব্যাক প্রেসার প্রায় 0.2MPa)।
