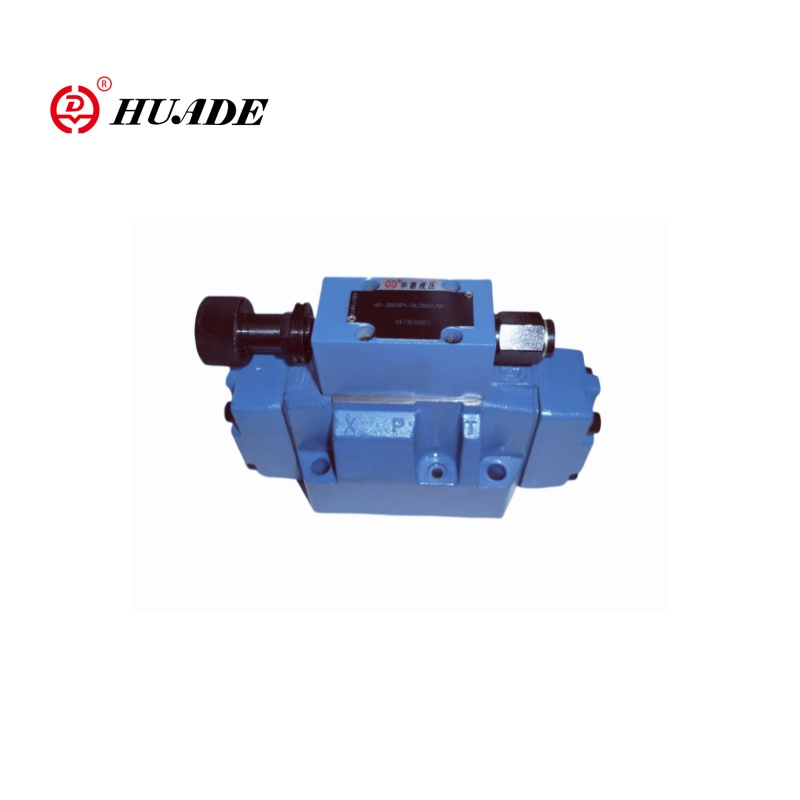

আনুপাতিক চাপ হ্রাস ভালভ 3DR16P-5x

পাইলট ত্রি-মুখী আনুপাতিক চাপকে হ্রাস করে ভালভ 3 ডিআর 16 পি -5 এক্স হ্রাস করা একটি উচ্চ-পারফরম্যান্স হাইড্রোলিক নিয়ন্ত্রণ উপাদান। হুয়েডের আনুপাতিক চাপ হ্রাস ভালভ 3 ডিআর 16 পি -5 এক্স হ্রাস করে মূলত সিস্টেমের চাপ হ্রাস এবং সীমাবদ্ধ করতে ব্যবহৃত হয় যাতে হাইড্রোলিক সিস্টেমটি একটি স্থিতিশীল চাপের স্তর বজায় রাখতে পারে তা নিশ্চিত করতে ব্যবহৃত হয়। 3DR16P-5x, যেখানে "3 ডিআর" ভালভ সিরিজ হ্রাসকারী ত্রি-মুখী চাপকে উপস্থাপন করে, "16" আকারটি উপস্থাপন করে, "পি" চাপ নিয়ন্ত্রণের প্রতিনিধিত্ব করে এবং "5x" একটি কনফিগারেশন কোড উপস্থাপন করে। হুয়েডের 3DR16P-5x আনুপাতিক ভালভ রেক্স্রোথ দ্বারা প্রদত্ত একই মডেলটি প্রতিস্থাপন করতে পারে।

আনুপাতিক চাপের পণ্য পরামিতি ভালভ 3DR16P-5x হ্রাস করে

পণ্য বৈশিষ্ট্য এবং আনুপাতিক চাপের প্রয়োগ ভালভ 3DR16P-5x হ্রাস করে

বৈশিষ্ট্য:

Compute হ্রাস (পি থেকে ক) এবং একটি সিস্টেমকে সীমাবদ্ধ করার জন্য ভালভ

সাবপ্লেট মাউন্টিংয়ের জন্য

▶ 4 চাপ রেটিং

▶ 4 সামঞ্জস্য উপাদান, al চ্ছিক:

● রোটারি নোব

H ষড়যন্ত্র এবং প্রতিরক্ষামূলক ক্যাপ সহ হাতা

● স্কেল সহ লকযোগ্য রোটারি নোব

স্কেল সহ রোটারি গিঁট

আবেদন:

আনুপাতিক চাপ হ্রাস ভালভ 3 ডিআর 16 পি -5 এক্স হাইড্রোলিক সিস্টেমগুলির জন্য উপযুক্ত যা উচ্চ-নির্ভুলতা চাপ নিয়ন্ত্রণ প্রয়োজন যেমন ইনজেকশন ছাঁচনির্মাণ মেশিন, নির্মাণ যন্ত্রপাতি এবং উচ্চ-নির্ভুলতা উত্পাদন সরঞ্জামের প্রয়োজন।

আনুপাতিক চাপের ফাংশন এবং বিভাগ ভালভ 3DR16P-5x হ্রাস করে

টাইপ 3 ডিআর এর প্রেসার কন্ট্রোল ভালভগুলি হ'ল পাইলট পরিচালিত 3-ওয়ে প্রেসারকে মাধ্যমিক সার্কিটের জন্য চাপ ত্রাণ ফাংশন সহ ভালভ হ্রাস করে। এগুলি একটি সিস্টেমের চাপ কমাতে ব্যবহৃত হয়।

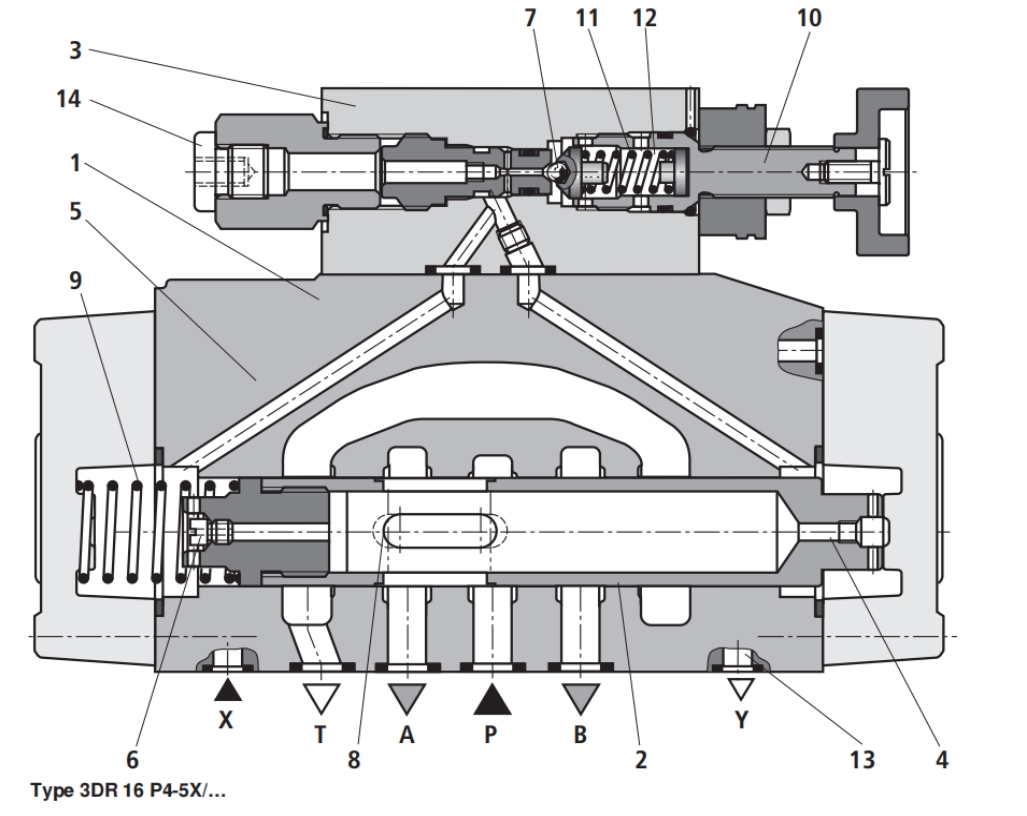

চাপ হ্রাস ভালভ মূলত নিয়ন্ত্রণ স্পুল (2) এবং পাইলট কন্ট্রোল ভালভ (3) সহ চাপ সমন্বয় উপাদান (10) সহ প্রধান ভালভ (1) নিয়ে গঠিত।

প্রারম্ভিক অবস্থানে, ভালভ খোলা। জলবাহী তরল কোনও বিধিনিষেধ ছাড়াই চ্যানেল পি থেকে চ্যানেল এ -তে প্রবাহিত হতে পারে।

চ্যানেল এ এর ​​চাপটি বোর (4) এর মাধ্যমে সংক্ষেপণ বসন্তের বিপরীতে স্পুল অঞ্চলে প্রয়োগ করা হয় (9)। একই সময়ে, নিয়ন্ত্রণ স্পুল (2) এর স্প্রিং-লোডড সাইডে এবং চ্যানেল (5) এর মাধ্যমে পাইলট কন্ট্রোল ভালভ (3) এর বল (7) এর মাধ্যমে চাপ প্রয়োগ করা হয়।

সংকোচনের বসন্তের সেটিংয়ের উপর নির্ভর করে (11) চাপ বল (7) এবং চ্যানেল (5) এর উজানে তৈরি করে এবং খোলা অবস্থানে নিয়ন্ত্রণ স্পুল (2) রাখে। হাইড্রোলিক তরল চ্যানেল পি থেকে কন্ট্রোল স্পুল (2) এর মাধ্যমে চ্যানেল এ পর্যন্ত প্রবাহিত হয় যতক্ষণ না চ্যানেল এ -তে চাপ তৈরি হয়, যা সংক্ষেপণ বসন্ত (11) এর উপর চাপের মান সেটের চেয়ে উচ্চতর মান পৌঁছায় এবং বল (7) থেকে উত্তোলন করে।

কন্ট্রোল স্পুল (2) বদ্ধ অবস্থানে চলে যায় Channel চ্যানেল এ এর ​​চাপ এবং সংক্ষেপণ বসন্তে (11) চাপের মান সেট করা হলে প্রয়োজনীয় হ্রাস চাপে পৌঁছায়

ভারসাম্য।

যখন চ্যানেল এ -তে চাপ আরও বাড়বে বাহ্যিক বাহিনীর অ্যাকিউউটারে অভিনয় করার কারণে, কন্ট্রোল স্পুল (2) সংকোচনের বসন্তের বিরুদ্ধে আরও ধাক্কা দেওয়া হয় (9)। এটি কন্ট্রোল স্পুল (2) এ চ্যানেল টি এবং চ্যানেল এ এর ​​মাধ্যমে কন্ট্রোল ল্যান্ড (8) এর মধ্যে একটি সংযোগ উন্মুক্ত করে। ট্যাঙ্কে স্রাব হওয়া জলবাহী তরলের পরিমাণ নিশ্চিত করে যে চাপ আর বাড়বে না।

পাইলট তেল সর্বদা পোর্ট ওয়াই -তে পাইলট লাইনের (13) মাধ্যমে স্প্রিং চেম্বার (12) থেকে বাহ্যিকভাবে বেরিয়ে আসে It এটি অবশ্যই সর্বদা শূন্য চাপে ট্যাঙ্কে ফিরে আসতে হবে।

চাপ গেজ পোর্ট (14) চ্যানেল এ এর ​​হ্রাস চাপটি পরীক্ষা করার অনুমতি দেয়।
