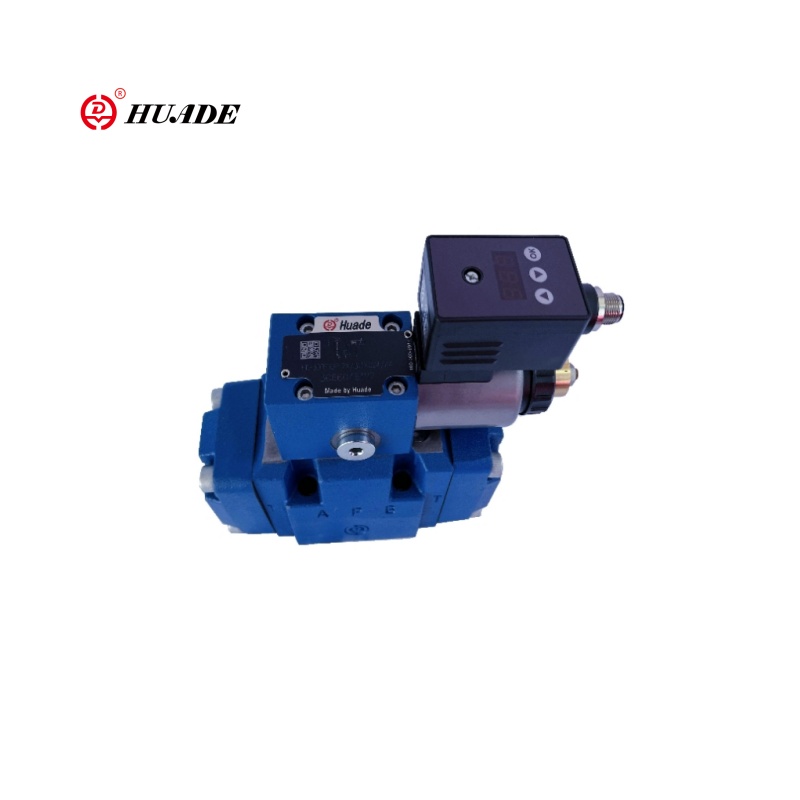

আনুপাতিক চাপ হ্রাস ভালভ 3 ডিআরই -7 এক্স

ত্রি-মুখী পাইলট-পরিচালিত আনুপাতিক চাপ হ্রাস ভালভ 3 ডিআর -7 এক্স হ্রাস করা ভালভ 3 ডিআর সিরিজের একটি আপগ্রেড বা পরিবর্তিত মডেল, উচ্চতর নিয়ন্ত্রণের নির্ভুলতা বা অতিরিক্ত ফাংশন (যেমন ইন্টিগ্রেটেড ইলেকট্রনিক নিয়ন্ত্রণ মডিউল) সহ। এই আনুপাতিক ভালভের মূল কাজটি হ'ল বৈদ্যুতিক সংকেতগুলির মাধ্যমে আনুপাতিকভাবে আউটলেট চাপটি সামঞ্জস্য করা এবং ত্রি-মুখী নকশার (পি → এ, এ → টি) মাধ্যমে চাপ নিয়ন্ত্রণ এবং আনলোড করা, যা হাইড্রোলিক সিস্টেমগুলির জন্য উপযুক্ত যা গতিশীল এবং উচ্চ-নির্ভুল চাপ নিয়ন্ত্রণের প্রয়োজন।

আনুপাতিক চাপের পণ্য পরামিতি ভালভ 3 ডিআর -7 এক্স হ্রাস করে

আনুপাতিক চাপের পণ্য প্যারামিটার ভালভ 3 ডিআরই -7 এক্স হ্রাস করে

বৈশিষ্ট্য:

▶ 3-ওয়ে সংস্করণ

Rot ঘূর্ণনযোগ্য কয়েল সহ আনুপাতিক সলোনয়েডের মাধ্যমে অপারেশন

সাবপ্লেট মাউন্টিংয়ের জন্য

IS আইএসও 4401 অনুযায়ী পোর্টিং প্যাটার্ন

▶ সর্বাধিক চাপ সীমাবদ্ধতা, al চ্ছিক

A একক উত্স থেকে ভালভ এবং নিয়ন্ত্রণ ইলেকট্রনিক্স

▶ ইন্টিগ্রেটেড ইলেক্ট্রনিক্স (ওবিই) ​​(টাইপ এইচডি -3 ডিআর (এম) ই):

- কমান্ড মান প্রেসার বৈশিষ্ট্যযুক্ত বক্ররেখার সামান্য উত্পাদন সহনশীলতা

▶ বাহ্যিক নিয়ন্ত্রণ ইলেক্ট্রনিক্স (টাইপ এইচডি -3 ডিআর (এম)

▶ লিনিয়ার কমান্ড মান চাপ বৈশিষ্ট্যযুক্ত বক্ররেখা

আবেদন:

আনুপাতিক চাপ হ্রাস ভালভ 3 ডিআরই -7 এক্স মূলত শিল্প অটোমেশন এবং মেশিন সরঞ্জাম, খননকারী/লোডার, জলবাহী উপাদান পরীক্ষা বেঞ্চ, বায়ু শক্তি উত্পাদন পিচ সিস্টেমে ব্যবহৃত হয়।

আনুপাতিক চাপের ফাংশন এবং বিভাগটি ভালভ 3 ডিআরই -7 এক্স হ্রাস করে

ফাংশন, বিভাগ

ভালভ প্রকারগুলি 3 ডিআর (এম) এবং 3 ডিআর (এম) ই বৈদ্যুতিনভাবে পাইলট-পরিচালিত 3-উপায় চাপটি অ্যাকুয়েটরের চাপ সীমাবদ্ধতার সাথে ভালভকে হ্রাস করে।

এগুলি সিস্টেমের চাপের হ্রাস (পি থেকে ক) এবং সীমাবদ্ধতা (এ থেকে টি) এর জন্য ব্যবহৃত হয়।

সেট আপ

ভালভ দুটি প্রধান সমাবেশ নিয়ে গঠিত:

▶ পাইলট কন্ট্রোল ভালভ (1) আনুপাতিক সোলেনয়েড (2) সহ, ally চ্ছিকভাবে সর্বাধিক চাপ সীমাবদ্ধতা (15) সহ

Control মূল নিয়ন্ত্রণ স্পুল সহ প্রধান ভালভ (3) (4)

ফাংশন

P পাইলট কন্ট্রোল ভালভের মাধ্যমে পোর্ট এ-তে চাপ হ্রাস করার জন্য চাপের মান-নির্ভর সেটিং (1)।

De হতাশাগ্রস্থ পোর্ট পি সহ, স্প্রিংস (5) এবং (6) এর মূল নিয়ন্ত্রণ স্পুল (4) এর কেন্দ্রীয় অবস্থানে ধরে রাখে।

এইভাবে, অ্যাকিউউটারে একটি স্টার্ট-আপ জাম্প প্রতিরোধ করা হয়।

▶ পাইলট তরল বোর (7) থেকে ফ্লো কন্ট্রোলার (8) এর মাধ্যমে, নিয়ন্ত্রণ চেম্বারের মাধ্যমে (11) মাধ্যমে থ্রোটল গ্যাপ (9), লাইন (10) এর মাধ্যমে পোর্ট ওয়াই পর্যন্ত প্রবাহিত হয়। এই সংযোগটি শূন্য চাপে ট্যাঙ্কে নিয়ে যেতে হবে।

চাপ হ্রাস

Contract কমান্ড মানের ফাংশন হিসাবে নিয়ন্ত্রণ চেম্বারে (11) পাইলট চাপের বিল্ড-আপ।

Plach স্প্রিং চেম্বারে চাপ বিল্ড-আপ (13) অগ্রভাগ (12) এর মাধ্যমে এবং ডানদিকে মূল নিয়ন্ত্রণ স্পুল (4) এর চলাচল।

জলবাহী তরল পি থেকে এ এ প্রবাহিত হয়

Part পোর্ট এ -তে অ্যাকুয়েটর চাপটি বসন্ত চেম্বারে পাওয়া যায় (14)।

The পোর্ট এ -তে চাপ বৃদ্ধি পাইলট নিয়ন্ত্রণ ভালভের সেট চাপে (1) বাম দিকে মূল স্পুল (4) এর চলাচলের দিকে পরিচালিত করে। পোর্ট এ -তে চাপ পাইলট নিয়ন্ত্রণ ভালভ (1) এ সেট চাপের সাথে প্রায় অভিন্ন।

চাপ সীমাবদ্ধতা

Part পোর্ট এ এর ​​চাপ যদি পাইলট নিয়ন্ত্রণ ভালভের সেট চাপ ছাড়িয়ে যায় (1), প্রধান নিয়ন্ত্রণ স্পুল (4) বাম দিকে আরও সরানো হয়।

▶ এটি সংযোগটি এ থেকে টি পর্যন্ত খোলে এবং পোর্ট এ -তে মুলতুবি থাকা চাপকে সেট কমান্ড মানকে সীমাবদ্ধ করে।

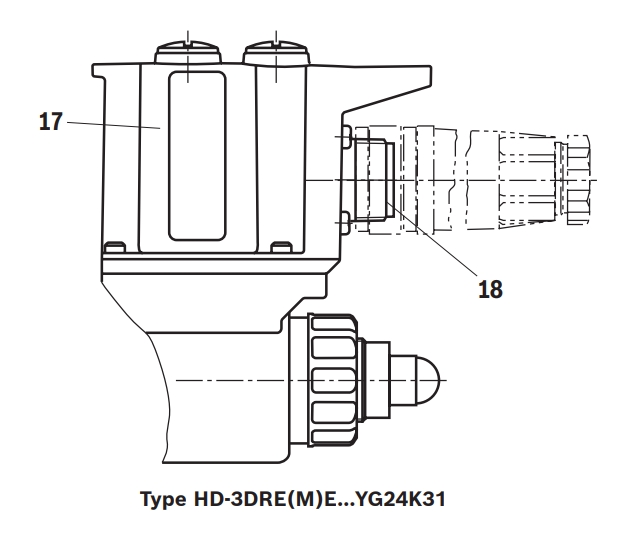

এইচডি -3 ডি এবং এইচডি -3 ড্রিম টাইপ করুন (ইন্টিগ্রেটেড ইলেকট্রনিক্স (ওবিই) ​​সহ)

ফাংশন এবং সেট আপ সম্পর্কিত, এই ভালভগুলি এইচডি -3 ডিআর এবং এইচডি -3 ড্রেমের সাথে মিল রয়েছে the

সরবরাহ এবং কমান্ড মান ভোল্টেজ সংযোগকারী (18) এ প্রয়োগ করা হয়।

কারখানায়, কমান্ড মান প্রেসার বৈশিষ্ট্যযুক্ত বক্ররেখা সামান্য উত্পাদন সহনশীলতার সাথে সামঞ্জস্য করা হয়। আরও তথ্যের জন্য, পৃষ্ঠা 9 দেখুন।
