আনুপাতিক চাপ হ্রাস ভালভ ড্রেব 6x-1x

সিক্স-ওয়ে পাইলট-পরিচালিত আনুপাতিক চাপ হ্রাস করা ভালভ ড্রেব 6x-1x সিরিজ একটি পাইলট ডিজাইন গ্রহণ করে, যা মূল ভালভ কোর ড্রাইভিং ফোর্স হ্রাস করতে পারে এবং প্রতিক্রিয়া গতি উন্নত করতে পারে (ফ্রিকোয়েন্সি প্রতিক্রিয়া 10Hz এর বেশি পৌঁছাতে পারে)। ছয় দিকের কাঠামোটি পাইপলাইনের জটিলতা হ্রাস করে এবং কমপ্যাক্ট স্পেসের জন্য উপযুক্ত। ভালভ ড্রেব 6 এক্স -1 এক্স স্ট্যান্ডার্ড শিল্প যোগাযোগ প্রোটোকলগুলিকে সমর্থন করে (যেমন প্রোফিনেট, ইথারক্যাট), যা বুদ্ধিমান জলবাহী সিস্টেমে সংহত করা সহজ।

আনুপাতিক চাপের পণ্য পরামিতি ভালভ ড্রেব 6x-1x হ্রাস করে

পণ্য বৈশিষ্ট্য এবং আনুপাতিক চাপের প্রয়োগ ভালভ ড্রেব 6x-1x হ্রাস করে

বৈশিষ্ট্য:

Post পাইলট পজিশনের প্রতিক্রিয়া এবং অন-বোর্ড ইলেকট্রনিক্স সহ ভোক্তার মধ্যে সিস্টেমের চাপ হ্রাস করার জন্য পরিচালিত ভালভগুলি (কেবলমাত্র পাইলট তেল অভ্যন্তরীণ)

▶ 3-ওয়ে সংস্করণ (পি-এ/এ-টি), পিএমআইএন = পিটি

The সংক্ষেপণ বসন্তের বিরুদ্ধে আর্মচারের অবস্থানের মাধ্যমে সামঞ্জস্যযোগ্য

▶ অবস্থান-নিয়ন্ত্রিত, ন্যূনতম হিস্টেরেসিস <1 %, দ্রুত প্রতিক্রিয়ার সময়, প্রযুক্তিগত ডেটা দেখুন

Lective ত্রুটিযুক্ত ইলেকট্রনিক্সের সাথেও নিরাপদ স্তরে চাপ সীমাবদ্ধতা (সোলেনয়েড কারেন্ট আই> আইম্যাক্স)

Sub সাবপ্লেট সংযুক্তির জন্য, আইএসও 4401-03-02-0-05 এ মাউন্টিং হোল কনফিগারেশন। ক্যাটালগ শীট RE45053 অনুসারে সাবপ্লেটগুলি (আলাদাভাবে অর্ডার করুন)

Din 43563-AM6 ডিনে প্লাগ-ইন সংযোগকারী, ক্যাটালগ শীট পুনরায় 08008 দেখুন (আলাদাভাবে অর্ডার করুন)

On অন-বোর্ড ট্রিগার ইলেক্ট্রনিক্সের জন্য ডেটা

আবেদন:

আনুপাতিক চাপ হ্রাস করা ভালভ ড্রেব 6x-1x সিরিজটি শিল্প জলবাহী সিস্টেমগুলিতে একটি উচ্চ-পারফরম্যান্স উপাদান, জটিল কাজের অবস্থার জন্য উপযুক্ত যা সুনির্দিষ্ট চাপ নিয়ন্ত্রণ এবং গতিশীল প্রতিক্রিয়া যেমন নির্মাণ যন্ত্রপাতি, ধাতববিদ্যার সরঞ্জাম, ইনজেকশন ছাঁচনির্মাণ মেশিন এবং ডাই-কেস্টিং মেশিনগুলির প্রয়োজন।

আনুপাতিক চাপের ফাংশন এবং বিভাগটি ভালভ ড্রেব 6x-1x হ্রাস করে

সাধারণ

টাইপ drebe6x আনুপাতিক চাপ হ্রাস ভালভ একটি 3-উপায় প্রধান পর্যায়ে পরিচালিত পাইলট।

পাইলট ভালভ (চাপ ত্রাণ ভালভ পাইলট স্টেজ) পি এর মাধ্যমে পাইলট তেলের নিয়ন্ত্রিত প্রবাহ সহ অভ্যন্তরীণভাবে সরবরাহ করা হয়

ভালভগুলি অন-বোর্ড ইলেকট্রনিক্স সহ একটি অবস্থান-নিয়ন্ত্রিত আনুপাতিক সোলোনয়েডের মাধ্যমে পরিচালিত হয়।

এই ভালভগুলির সাথে, একটি (গ্রাহক) এর চাপটি সেটপয়েন্টের সাথে সম্পর্কিত অসীমভাবে সামঞ্জস্য করা এবং হ্রাস করা যেতে পারে।

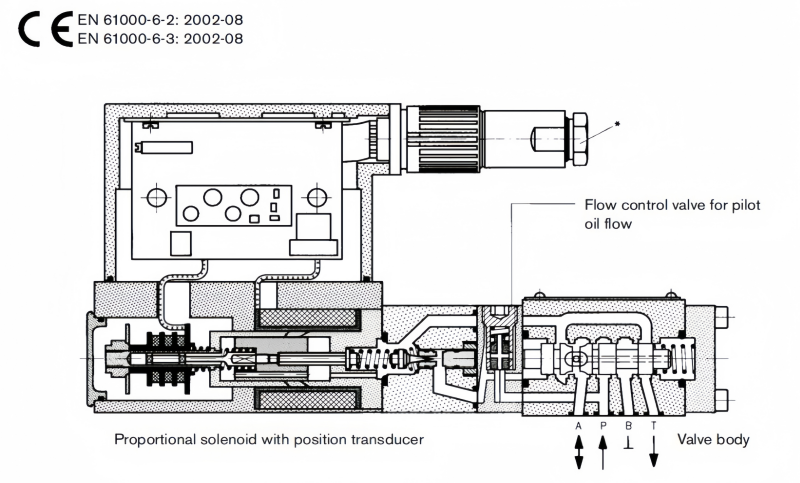

বেসিক নীতি

এ -তে সিস্টেমের চাপ সামঞ্জস্য করতে, ট্রিগার ইলেক্ট্রনিক্সে একটি সেটপয়েন্ট সেট করা হয়। এই সেটপয়েন্টের উপর ভিত্তি করে, ইলেকট্রনিক্স স্প্রিং ফোর্সের বিরুদ্ধে সোলেনয়েডের অবস্থান নিয়ন্ত্রণ করে। আনুপাতিক সোলেনয়েড বসন্তের বৈশিষ্ট্যযুক্ত বক্ররেখার উপর স্পষ্টভাবে অবস্থিত। পাইলট স্টেজটি প্রবাহ নিয়ন্ত্রণ ভালভের মাধ্যমে <0.6 এল/মিনিটের প্রবাহ হারে পি থেকে তেল সরবরাহ করা হয়। পাইলট চাপকে একটিতে গ্রাহক চাপ (প্লাস স্প্রিং) এর সাথে তুলনা করা হয় এবং নিয়ন্ত্রিত হয়।

বসন্তের ফলাফল পামিন = পি তে।

সর্বাধিক সুরক্ষার জন্য চাপ সীমাবদ্ধতা

যদি ইলেকট্রনিক্সে কোনও ত্রুটি দেখা দেয়, যাতে সোলোনয়েড কারেন্ট (আইএমএক্স) একটি অনিয়ন্ত্রিত পদ্ধতিতে তার নির্দিষ্ট স্তরটি অতিক্রম করে, চাপটি দ্বারা নির্ধারিত স্তরের উপরে উঠতে পারে না

সর্বাধিক বসন্ত শক্তি।
