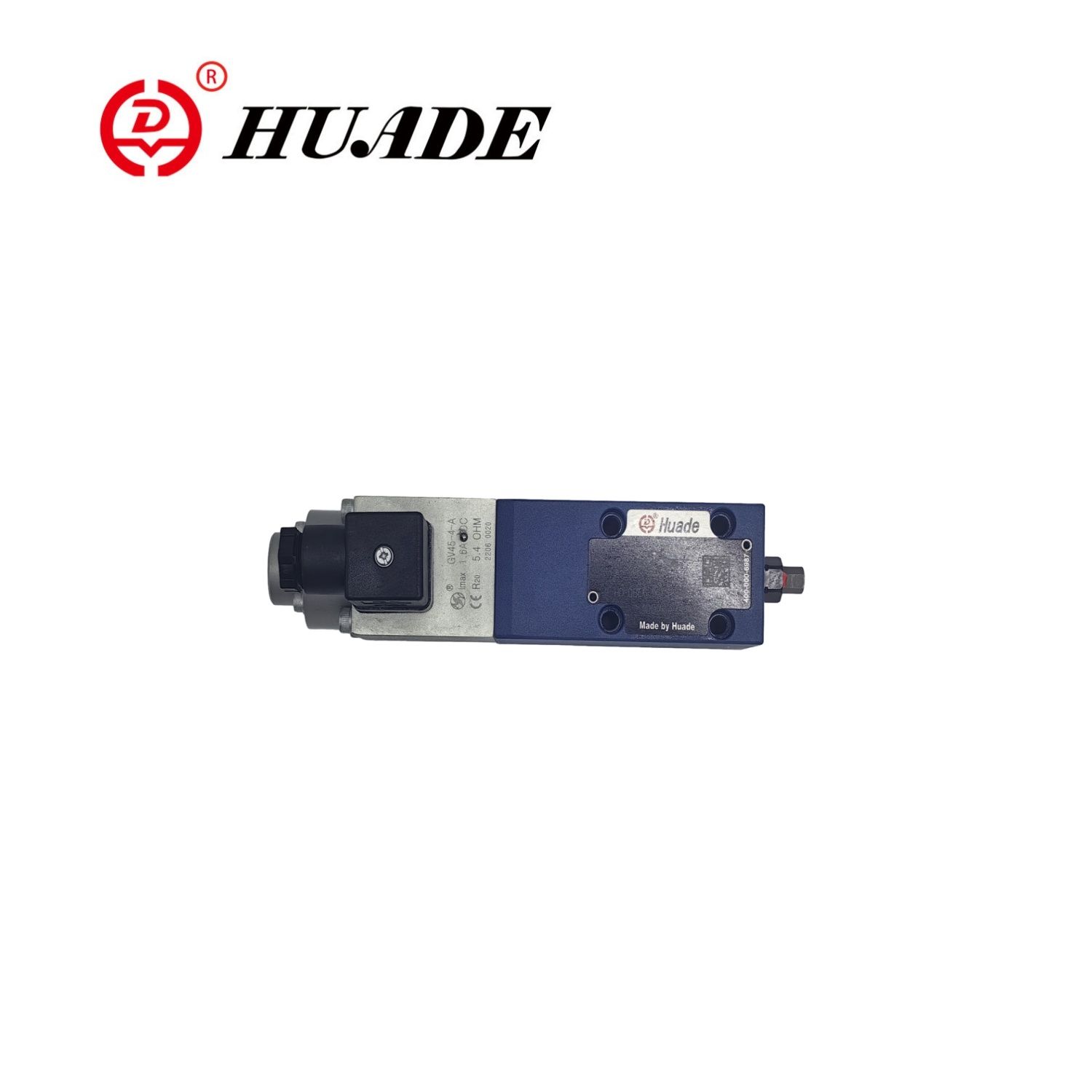

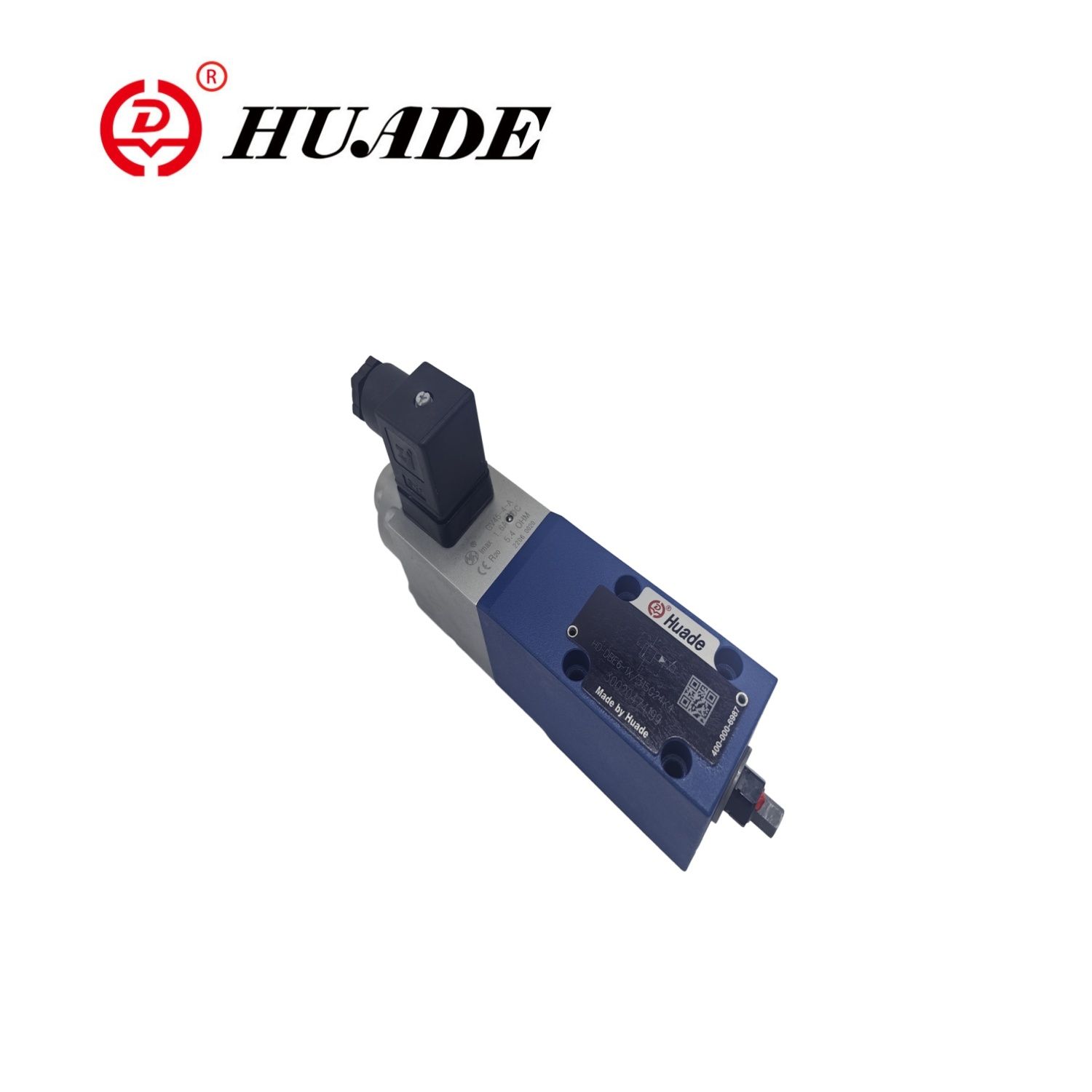

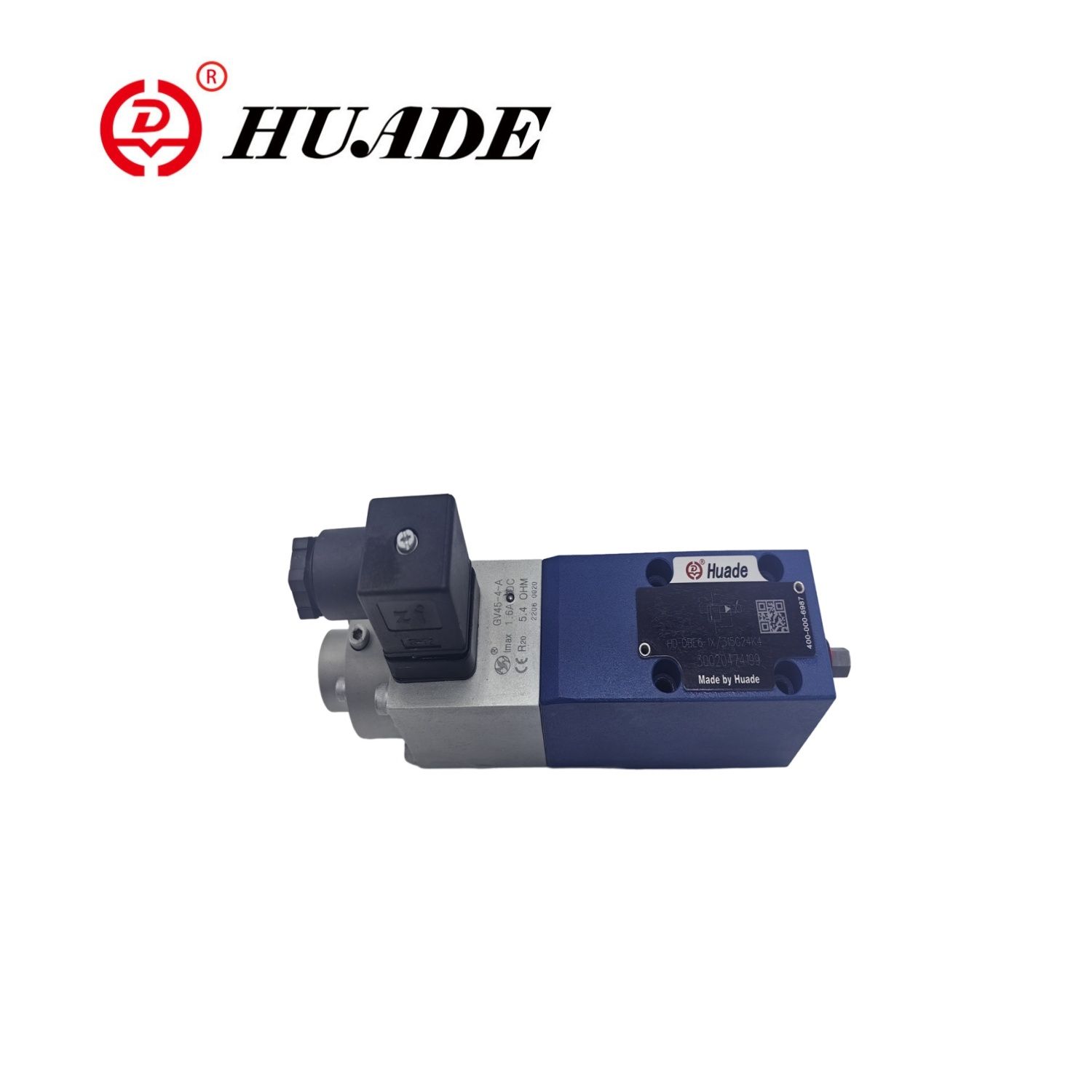

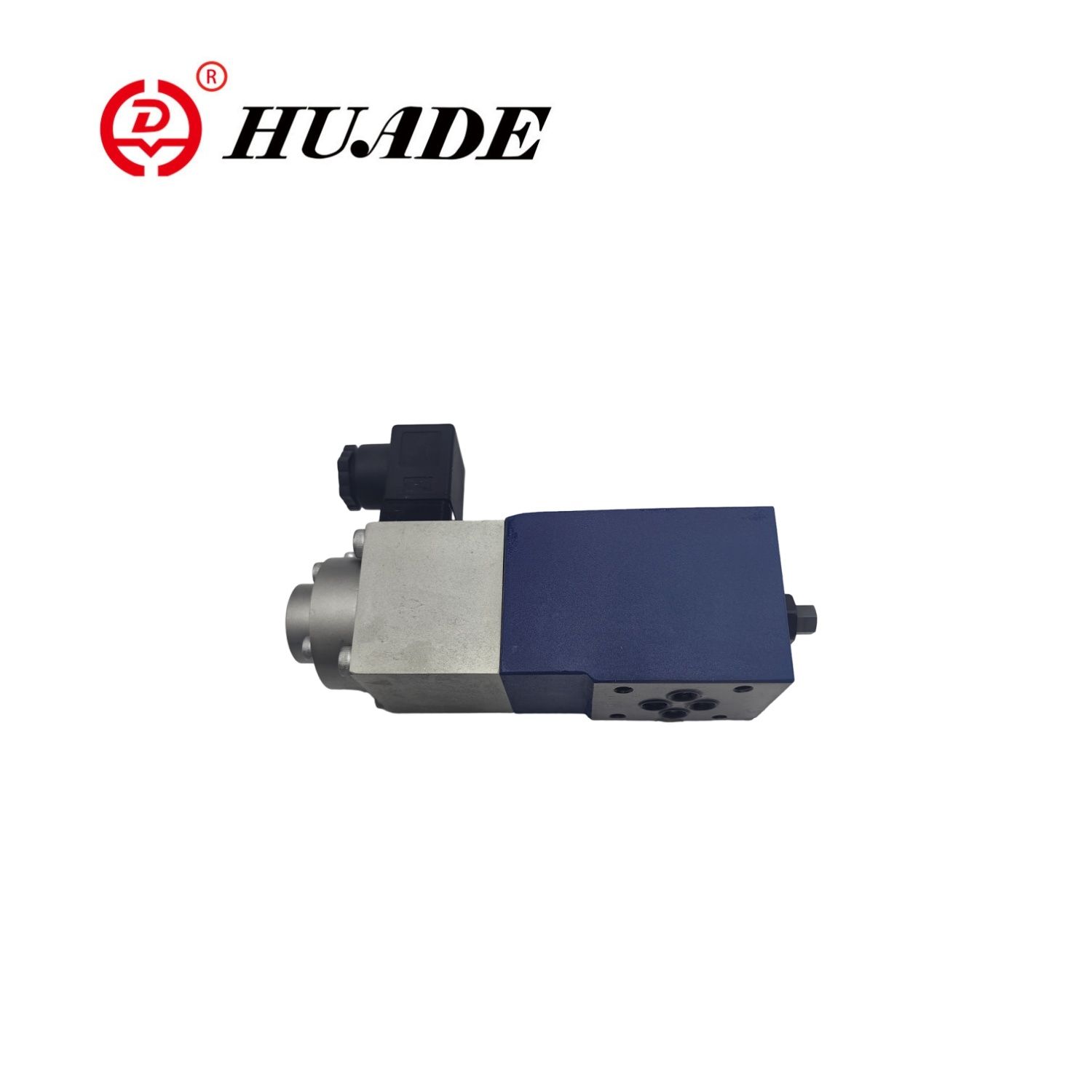

আনুপাতিক চাপ ত্রাণ ভালভ ডিবিই -1x

হুয়েডের আনুপাতিক ত্রাণ ভালভ ডিবিই -1 এক্স হ'ল একটি পাইলট-চালিত ত্রাণ ভালভ যা একটি আনুপাতিক সোলেনয়েড দ্বারা চালিত, সিস্টেমের চাপকে সীমাবদ্ধ করতে ব্যবহৃত। এটি বৈদ্যুতিক ইনপুট মানের ভিত্তিতে ক্রমাগত সিস্টেমের চাপকে সীমাবদ্ধ রাখতে সেট করতে পারে, যার ফলে জলবাহী সিস্টেমের চাপের সুনির্দিষ্ট নিয়ন্ত্রণ অর্জন করা যায়। এই আনুপাতিক ভালভ সিই প্রয়োজনীয়তাগুলি পূরণ করে, আন্তর্জাতিক মানের সাথে সামঞ্জস্য করে এবং রেক্স্রোথের পণ্যগুলির সাথে সামঞ্জস্যপূর্ণ।

আনুপাতিক চাপ ত্রাণ ভালভ ডিবিই -1x এর পণ্য পরামিতি

পণ্য বৈশিষ্ট্য এবং আনুপাতিক চাপ ত্রাণ ভালভ ডিবিই -1x এর প্রয়োগ

বৈশিষ্ট্য:

A একটি সিস্টেমের চাপ সীমাবদ্ধ করার জন্য ভালভ

Ounal আনুপাতিক সলোনয়েডের মাধ্যমে অ্যাক্টিউশন

Sub সাবপ্লেট মাউন্টিং বা স্যান্ডউইচ প্লেট ডিজাইনের জন্য

A একক উত্স থেকে ভালভ এবং নিয়ন্ত্রণ ইলেকট্রনিক্স

▶ প্রকারগুলি এইচডি-ডিবি এবং এইচডি-জেডবিআই ইন্টিগ্রেটেড কন্ট্রোল ইলেক্ট্রনিক্স সহ

Curn

Endendendendently সামঞ্জস্যযোগ্য আপ এবং ডাউন র‌্যাম্পগুলি

আবেদন:

ডিবিই -1 এক্স আনুপাতিক ত্রাণ ভালভ বিভিন্ন হাইড্রোলিক সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য সুনির্দিষ্ট চাপ নিয়ন্ত্রণের প্রয়োজন যেমন নির্মাণ যন্ত্রপাতি, ধাতববিদ্যুৎ সরঞ্জাম, শিপ বিল্ডিং এবং অন্যান্য ক্ষেত্রগুলি।

আনুপাতিক চাপ ত্রাণ ভালভ ডিবিই -1x এর ফাংশন এবং বিভাগ

আনুপাতিক চাপ ত্রাণ ভালভ, প্রকারের এইচডি-ডিবিই একটি আনুপাতিক সোলেনয়েডের মাধ্যমে কার্যকর করা হয়। এই ভালভগুলি একটি সিস্টেমের চাপ সীমাবদ্ধ করতে ব্যবহৃত হয়। এই ভালভগুলির সাথে বৈদ্যুতিক কমান্ড মানের সাথে সম্পর্কিত, সিস্টেমের চাপকে স্থিরভাবে সামঞ্জস্য করা সম্ভব।

এই ভালভগুলি মূলত একটি আনুপাতিক সোলোনয়েড (1), আবাসন (2), ভালভ কার্তুজ (3), স্পুল (4) এবং পাইলট পপেট (8) নিয়ে গঠিত। আনুপাতিক সোলোনয়েড বৈদ্যুতিক বর্তমানকে আনুপাতিকভাবে যান্ত্রিক শক্তিতে রূপান্তর করে। বর্তমানের বৃদ্ধি সোলেনয়েড বলের সাথে সম্পর্কিত বৃদ্ধি ঘটায়। সোলেনয়েড আর্ম্যাচার চেম্বারটি হাইড্রোলিক তরল দিয়ে পূর্ণ এবং চাপ-ভারসাম্যযুক্ত। সিস্টেমের চাপের সেটিংটি কমান্ড মানের সাথে সম্পর্কিত আনুপাতিক সোলেনয়েড (1) এর মাধ্যমে পরিচালিত হয়। পোর্ট পি -তে সিস্টেম থেকে উদ্ভূত চাপ স্পুলের ডানদিকে (4) কাজ করে। একই সময়ে সিস্টেমের চাপ নিয়ন্ত্রণ রেখা (6) এর মাধ্যমে কাজ করে যা স্পুলের স্প্রিং লোড সাইডে একটি অরফিস (5) লাগানো হয় (4)। আরও একটি রাইফের মাধ্যমে ()) সিস্টেমের চাপ পাইলট পপপেট (8) এর উপর আনুপাতিক সোলেনয়েড (1) এর বলের বিরুদ্ধে কাজ করে। একবার সিস্টেমের চাপ প্রাক-সেট মান পৌঁছে গেলে পাইলট পপপেট (8) তার আসন থেকে লিফট করে। মডেলের উপর নির্ভর করে, পাইলট তেল এখন পোর্ট এ (ওয়াই) বা অভ্যন্তরীণভাবে ট্যাঙ্কের মাধ্যমে বাহ্যিকভাবে দূরে প্রবাহিত হতে পারে, এটি স্পুলের বসন্ত লোড পাশের চাপকে সীমাবদ্ধ করার প্রভাব ফেলেছে (4)। যদি সিস্টেমের চাপ কিছুটা বাড়তে থাকে তবে স্পুলের ডান হাতের উপর উচ্চতর চাপটি স্পুলকে বাম দিকে নিয়ন্ত্রণ পজিশনে পি থেকে টি থেকে টি তে ঠেলে দেয়।

আনুপাতিক চাপ ত্রাণ ভালভ ডিবিই -1x এর কাঠামো

আনুপাতিক চাপ ত্রাণ ভালভ ডিবিই -1x এর প্রতীক
