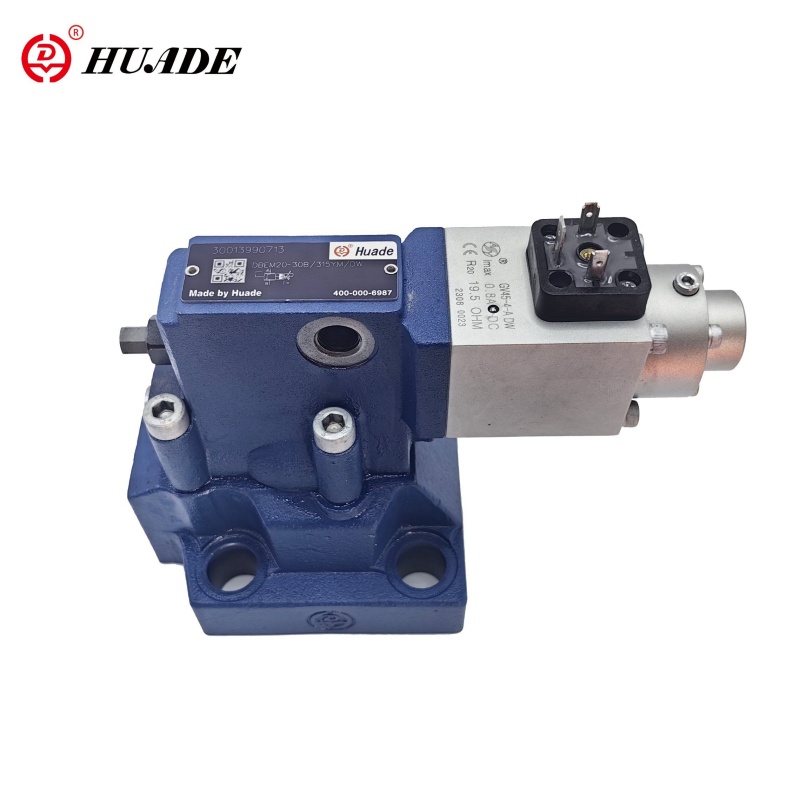

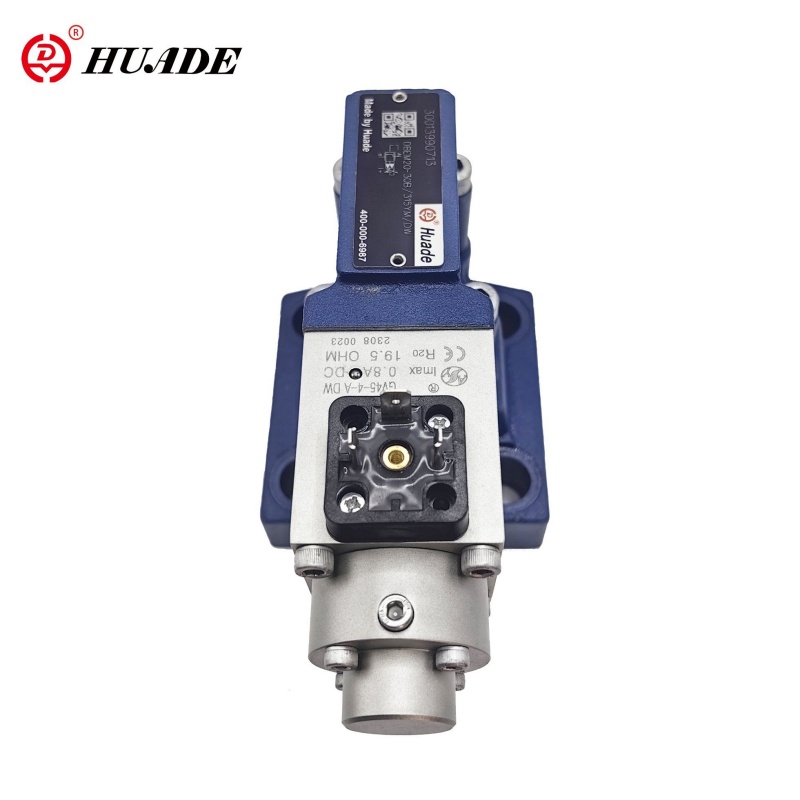

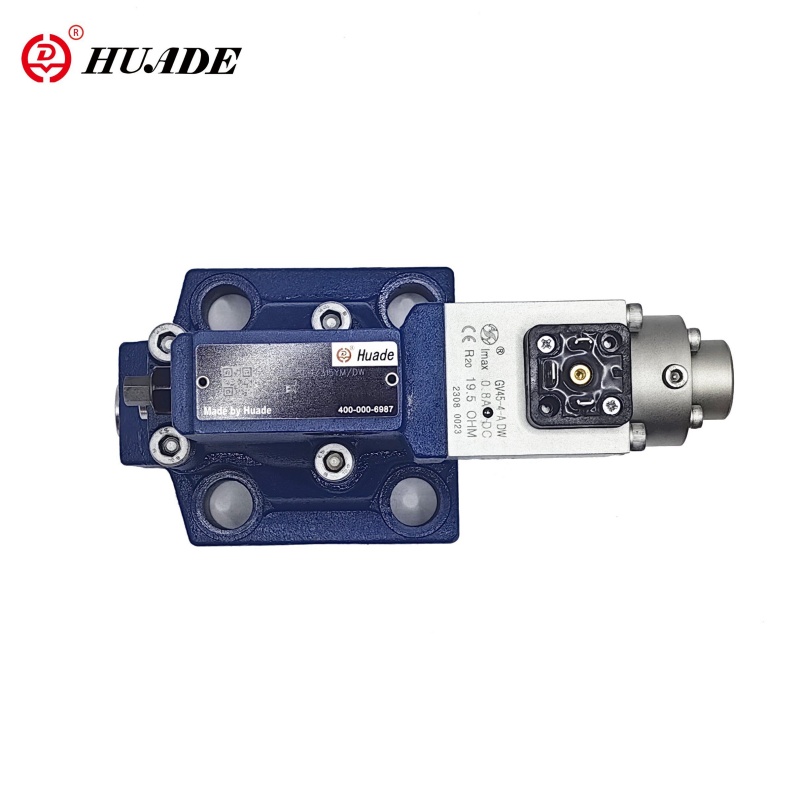

আনুপাতিক চাপ ত্রাণ ভালভ ডিবিএম
পাইলট-পরিচালিত আনুপাতিক ত্রাণ ভালভ ডিবিএম হ'ল একটি পাইলট-চালিত ত্রাণ ভালভ যা একটি সংহত বৈদ্যুতিন উপাদান (ওবিই) দিয়ে সজ্জিত। এটি প্রাথমিকভাবে হাইড্রোলিক সিস্টেমগুলির কার্যকরী চাপকে সীমাবদ্ধ করতে এবং বৈদ্যুতিক নিয়ন্ত্রণ সংকেতগুলির মাধ্যমে সিস্টেমের চাপের স্টেপলেস সামঞ্জস্য সরবরাহ করতে ব্যবহৃত হয়। এই আনুপাতিক ভালভে সুনির্দিষ্ট নিয়ন্ত্রণ বৈশিষ্ট্য, স্থিতিশীল চাপ এবং ভাল গতিশীল প্রতিক্রিয়া রয়েছে যা এটি বিভিন্ন জলবাহী সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য সুনির্দিষ্ট চাপ নিয়ন্ত্রণের প্রয়োজন হয়।
আনুপাতিক চাপ ত্রাণ ভালভ ডিবিএম এর পণ্য পরামিতি
| জলবাহী ডেটা | ||||
| সর্বাধিক অপারেটিং প্রেসার পোর্টস এ বি এবং এক্স (এমপিএ) | 31.5 | |||
| রিটার্ন চাপ (এমপিএ) | পোর্ট ওয়াই, পৃথক এবং ট্যাঙ্কে শূন্য চাপে | |||
| সর্বোচ্চ নিষ্পত্তিযোগ্য চাপ (এমপিএ) | 5। 10। 20। 31.5 চাপ পর্যায় হিসাবে একই | |||
| মিনিট নিষ্পত্তিযোগ্য চাপ (এমপিএ) | বৈশিষ্ট্যযুক্ত বক্ররেখা দেখুন | |||
| সর্বোচ্চ চাপ সুরক্ষা (এমপিএ) | নিষ্পত্তিযোগ্য চাপ | |||
| 5 | 10 | 20 | 31.5 | |
| 1 থেকে 62 | 1 থেকে 122 | 1 থেকে 222 | 1 থেকে 342 | |
| সর্বোচ্চ প্রবাহ (এল/মিনিট) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| পাইলট প্রবাহ (এল/মিনিট) | 0.7 থেকে 2 | |||
| লিনিয়ারিটি (%) | ± 3.5 | |||
| পুনরাবৃত্তিযোগ্যতা (%) | <± 2 | |||
| সাধারণ প্রকরণ (%) | <± 2 সর্বোচ্চ। চাপ | |||
| হিস্টেরিসিস (%) | MAX.pressure এর 1.5 ± 1.5 সার্জ সহ Max | |||
| স্যুইচিং সময় | 30 থেকে 150 | |||
| চাপ তরল | খনিজ তেল (এনবিআর সিলের জন্য), ফসফেট এস্টার (এফপিএম সিলের জন্য) | |||
| সান্দ্রতা পরিসীমা (মিমি 2/গুলি) | 2.8 থেকে 380 | |||
| চাপ তরল তাপমাত্রা পরিসীমা (℃) | -20 থেকে+70 | |||
| দূষণের ডিগ্রি (μm) | ≤20 (সুপারিশ 10) | |||
| বৈদ্যুতিক প্রযুক্তিগত ডেটা | |
| পরিবর্ধক | ভিটি -200 জি 40 একসাথে ভালভ সরবরাহ করা |
| সরবরাহ ভোল্টেজ | ডিসি |
| Min.control বর্তমান (ক) | 0.1 |
| সর্বোচ্চ। কন্ট্রোল কারেনেল (ক) | 0.8 |
| কয়েল প্রতিরোধের （ω） | 20 এ শীতল মান 19.5; সর্বাধিক মান 28.8 |
| চাপ তরল তাপমাত্রা পরিসীমা (℃) | +50 |
| ওয়ার্কিং স্টেট | চালিয়ে যান |
| ভালভ সুরক্ষা | আইপি 65 |
| বৈদ্যুতিক সংযোগ | প্লাগ |
বৈশিষ্ট্য:
সাবপ্লেট মাউন্টিংয়ের জন্য
Block ব্লক মধ্যে আবদ্ধ
Spring একটি বসন্ত লোড পাইলট নিয়ন্ত্রণ ভালভের মাধ্যমে al চ্ছিক অতিরিক্ত সর্বাধিক চাপ সীমাবদ্ধতা
▶ ভালভ এবং বৈদ্যুতিন নিয়ন্ত্রণ একটি উত্স গঠন
আবেদন:
পাইলট-চালিত আনুপাতিক ত্রাণ ভালভ ডিবিএম বিভিন্ন হাইড্রোলিক সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য সুনির্দিষ্ট চাপ নিয়ন্ত্রণের প্রয়োজন যেমন ইনজেকশন ছাঁচনির্মাণ মেশিন, ডাই-কাস্টিং মেশিন এবং জলবাহী প্রেসগুলির জন্য। এই অ্যাপ্লিকেশনগুলিতে, ডিবিএম ভালভ হাইড্রোলিক সিস্টেমের স্থিতিশীল ক্রিয়াকলাপ নিশ্চিত করে এবং উত্পাদন দক্ষতা উন্নত করে।
এই ভালভগুলি মূলত পাইলট কন্ট্রোল ভালভ (1) এর সাথে আনুপাতিক সোলেনয়েড (2) এবং প্রধান ভালভ (3) সহ প্রধান স্পুল সন্নিবেশ (4) থাকে।
টাইপ ডিবিই:
চাপের সামঞ্জস্য হ'ল আনুপাতিক সোলেনয়েড (2) এর মাধ্যমে কমান্ড মান নির্ভর। পোর্ট এ -তে উপস্থিত চাপ প্রধান স্পুলের আন্ডারসাইডে কাজ করে (4)। একই সময়ে এই চাপটি মূল স্পুলের (4) ওরিফিকিজ (5) এর মাধ্যমে স্প্রিং লোডড সাইডে কাজ করে। জলবাহী শক্তি পাইলট পপপেটে কাজ করে (6)। যখন জলবাহী শক্তি ওভার সোলোনয়েড ফোর্স আসে তখন পাইলট পপেট (6) খোলে। পাইলট তেল এখন পোর্ট ওয়াইয়ের মাধ্যমে ট্যাঙ্কে প্রবাহিত হতে পারে এই কারণে, মূল স্পুল (4) এ একটি চাপ ড্রপ ঘটে যা মূল স্পুলের উপর কাজ করে এবং এটি রিটার্ন বসন্তের বলের বিরুদ্ধে তুলে ধরে। এ থেকে বি পর্যন্ত সংযোগটি খোলা হয় এবং চাপের আর কোনও বৃদ্ধি হয় না
টাইপ ডিবিএম:
Oction চ্ছিকভাবে ভালভ সর্বাধিক চাপ সুরক্ষার জন্য অতিরিক্ত বসন্ত লোড পাইলট নিয়ন্ত্রণ ভালভ সরবরাহ করা যেতে পারে (রিডানড্যান্ট চাপ সুরক্ষা)
কাঠামো আনুপাতিক চাপ ত্রাণ ভালভ ডিবিএম
