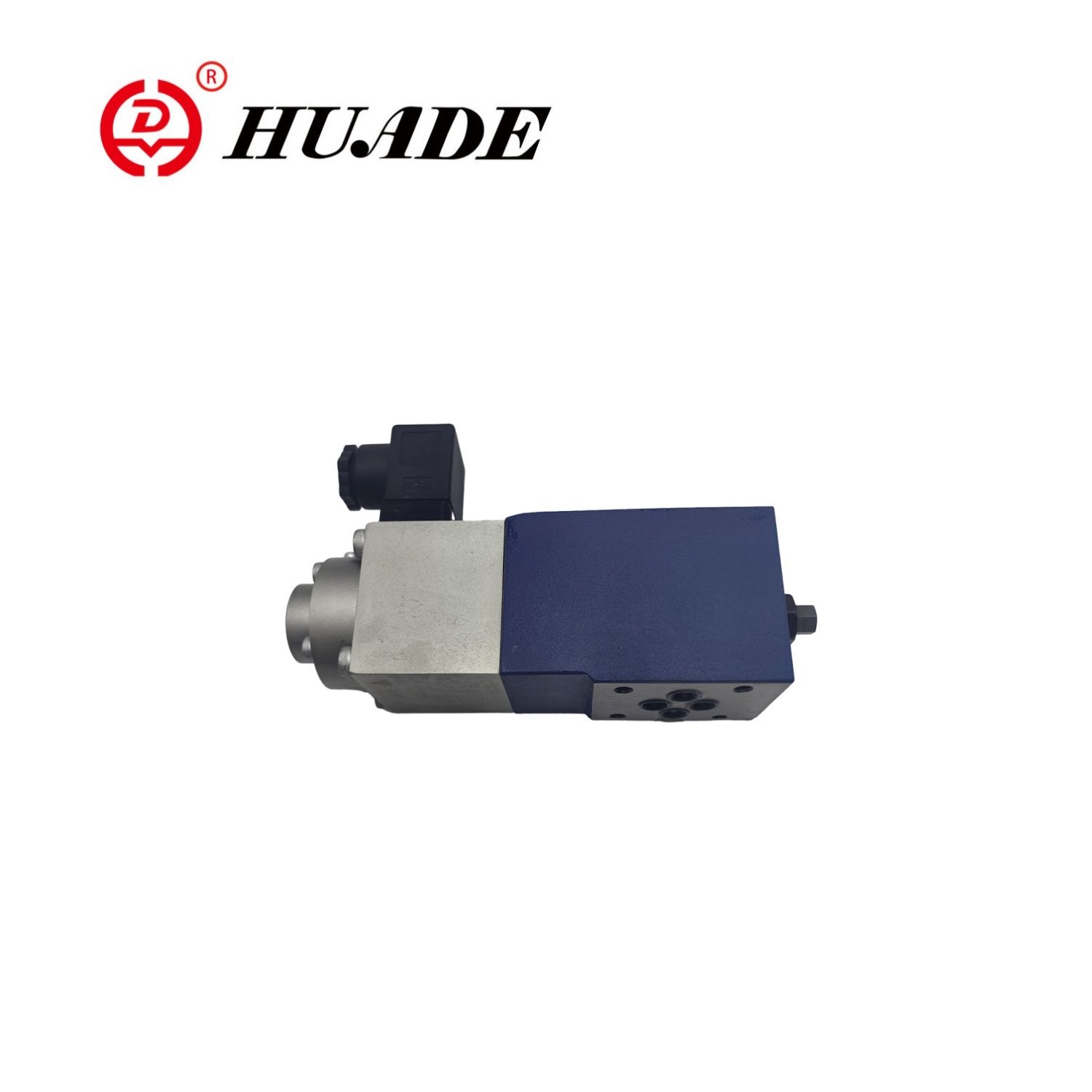

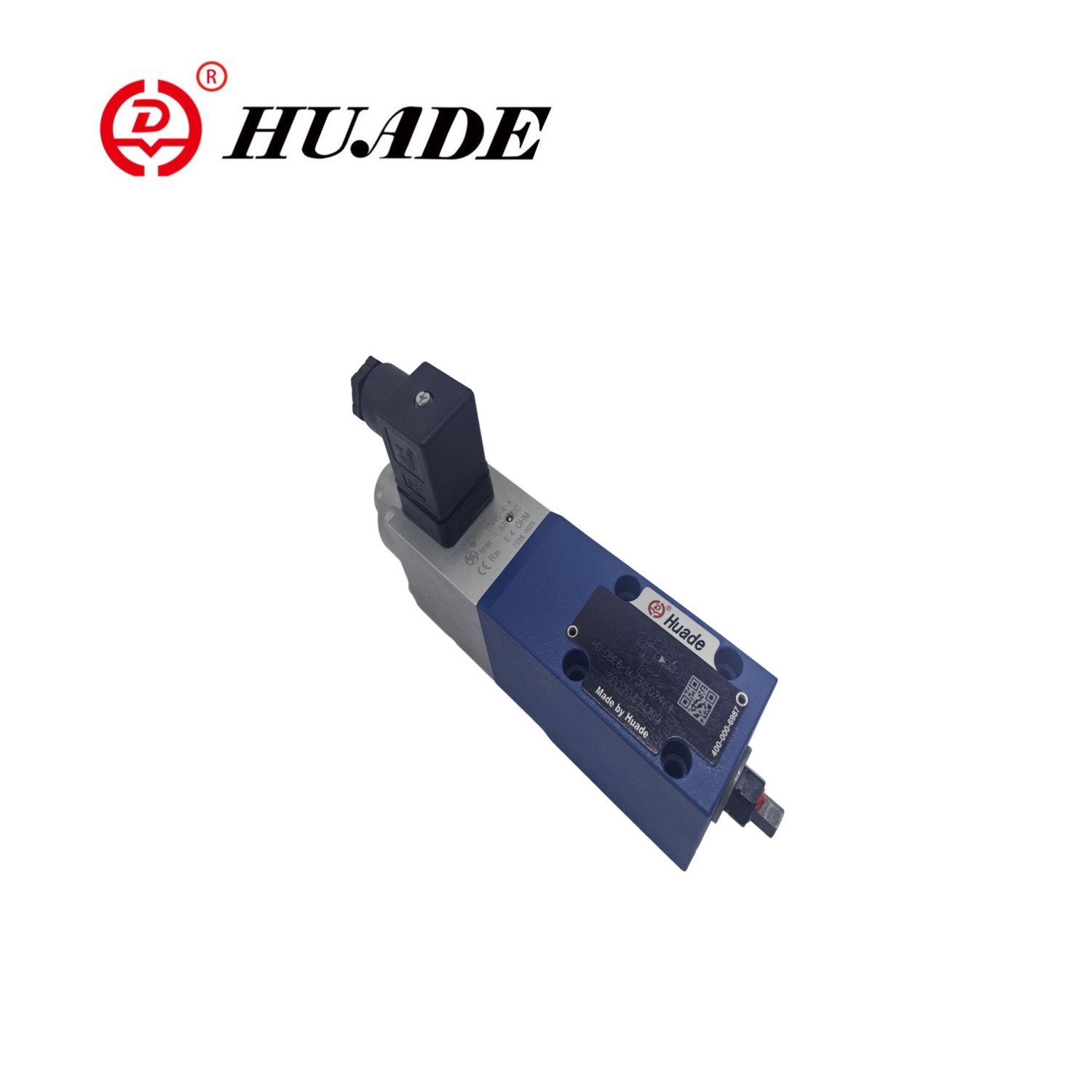

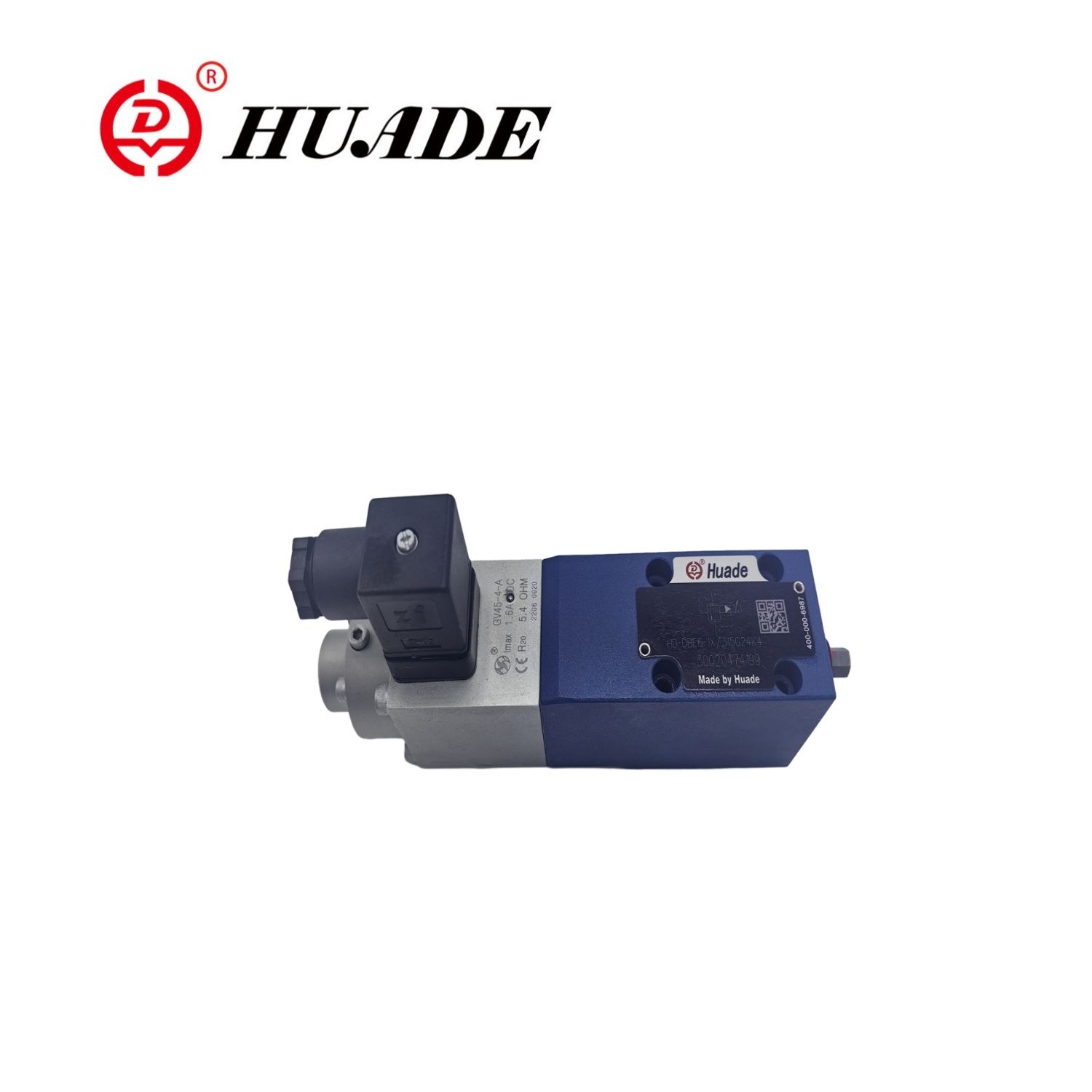

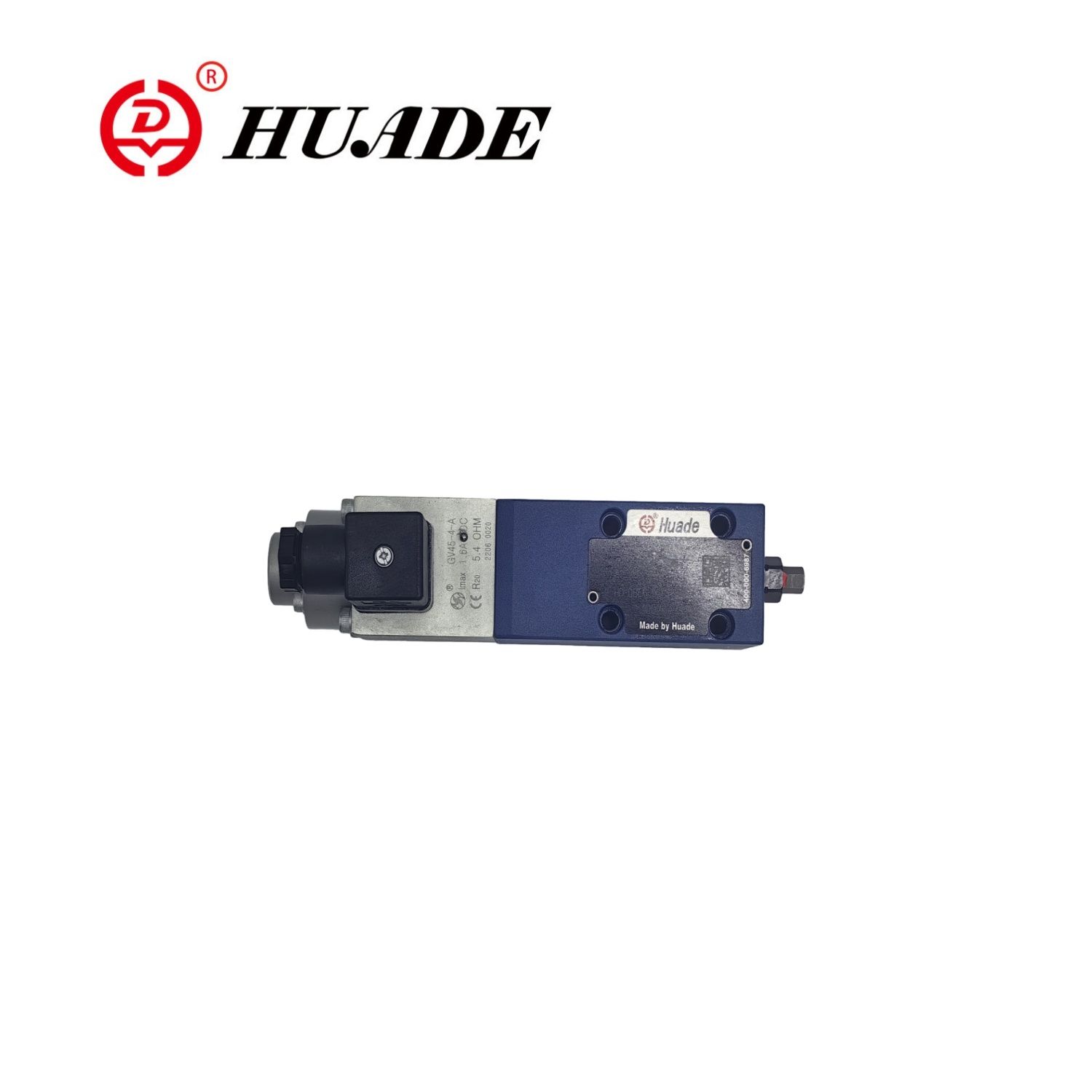

আনুপাতিক ত্রাণ ভালভ জেডডিবিই -1 এক্স একটি আনুপাতিক সোলেনয়েডের মাধ্যমে ভালভ স্পুলের অবস্থান নিয়ন্ত্রণ করে, যার ফলে সিস্টেমের চাপের ধুলাবালীয় সমন্বয় অর্জন করে। আনুপাতিক ভালভ জেডডিবিই -1 এক্স সিই প্রয়োজনীয়তা মেনে চলে, আন্তর্জাতিক মান পূরণ করে এবং রেক্স্রোথের পণ্যগুলির সাথে সামঞ্জস্যপূর্ণ।
| সাধারণ | ||
| ইনস্টলেশন | al চ্ছিক | |
| স্টোরেজ তাপমাত্রা পরিসীমা (℃) | -20 থেকে +80 | |
| পরিবেষ্টিত তাপমাত্রা পরিসীমা | ডিবিই এবং জেডডিবিই (℃) | -20 থেকে+70 |
| ডিবি এবং জেডডিবি (℃) | -20 থেকে +50 | |
| ওজন | ডিবিই এবং জেডডিবিই (কেজি) | 2.4 |
| ডিবি এবং জেডডিবি (কেজি) | 2.5 | |
| জলবাহী (ʋ = 46 মিমি 2/এস এবং টি = 40 ° সে ± 5 ℃ এ পরিমাপ করা হয়েছে | ||
| সর্বোচ্চ অপারেটিং চাপ | পোর্টস পি: পি 1-পি 2: এ 1-এ 2: বি 1-বি 2 এমপিএ | 31.5 |
| পোর্ট টি এমপিএ | 5 | |
| সর্বোচ্চ নিষ্পত্তিযোগ্য চাপ | চাপ পর্যায় 5 এমপিএ | 5 |
| চাপ পর্যায় 10 এমপিএ | 10 | |
| চাপ পর্যায় 20 এমপিএ | 20 | |
| চাপ পর্যায় 31.5 এমপিএ | 31.5 | |
| মিনিট সিগন্যাল মান 0 এমপিএতে নিষ্পত্তিযোগ্য চাপ | বৈশিষ্ট্যযুক্ত বক্ররেখা দেখুন | |
| রিটার্ন প্রেসার পোর্ট এ; বাহ্যিক পাইলট তেল ড্রেন সহ (y) | পৃথক এবং ট্যাঙ্কে শূন্য চাপে | |
| পাইলট তেল প্রবাহ এল/মিনিট | 0.6o1.2 | |
| সর্বোচ্চ প্রবাহ এল/মিনিট | 30 | |
| চাপ তরল | খনিজ তেল (এইচএল, এইচএলপি) থেকে ডিআইএন 51 524 | |
| চাপ তরল তাপমাত্রা পরিসীমা | -20 টো+80 | |
| সান্দ্রতা পরিসীমা এমএম 2/এস | 15 থেকে 380 | |
| বৈদ্যুতিক | 24 ভি ডিসি | |
| Min.control কারেন্ট (এমএ) | 100 | |
| সর্বোচ্চ। কন্ট্রোল বর্তমান এমএ | 1600 | |
| সোলেনয়েড কয়েল প্রতিরোধের | 20 ডিগ্রি সেন্টিগ্রেড (ω) এ ঠান্ডা মান | 0.54 |
| সর্বোচ্চ। ওয়ার্ম মান (ω) | 7.8 | |
| ডিউটি | 100 | |
| বৈদ্যুতিক সংযোগ | ডিবিই এবং জেডডিবিই | উপাদান প্লাগ থেকে ডিন এন 175 301 ~ 803 |
| প্লাগ-ইন সংযোগকারী ডিআইএন এন 175 301-803 | ||
| ডিবি এবং জেডডিবি | উপাদান প্লাগ টো ডিএলএন 43 563-এএম 6-3 সহ | |
| প্লাগ-ইন সংযোগকারী টো ডিআইএন 43 563-বিএফ 6-3 | ||
| DIN 40 050 থেকে ভালভ সুরক্ষা | আইপি 65 | |
| ডিবিআইই এবং জেডডিবিআইয়ের জন্য ইলেক্ট্রনিক্স নিয়ন্ত্রণ করুন | ভালভে সংহত | |
| ডিবিই এবং জেডডিবির জন্য | ||
| ইউরোকার্ড ফর্ম্যাট অ্যানালগে পরিবর্ধক | এইচডি-ভিটি-ভিএসপিএ 1-1-1x/ | |
বৈশিষ্ট্য:
A একটি সিস্টেমের চাপ সীমাবদ্ধ করার জন্য ভালভ
Ounal আনুপাতিক সলোনয়েডের মাধ্যমে অ্যাক্টিউশন
Sub সাবপ্লেট মাউন্টিং বা স্যান্ডউইচ প্লেট ডিজাইনের জন্য
A একক উত্স থেকে ভালভ এবং নিয়ন্ত্রণ ইলেকট্রনিক্স
আবেদন:
আনুপাতিক ত্রাণ ভালভ জেডবিই -1 এক্স বিভিন্ন হাইড্রোলিক সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য সুনির্দিষ্ট চাপ নিয়ন্ত্রণের প্রয়োজন যেমন নির্মাণ যন্ত্রপাতি, ধাতববিদ্যুৎ সরঞ্জাম, শিপ বিল্ডিং এবং অন্যান্য ক্ষেত্রগুলি।
আনুপাতিক চাপ ত্রাণ ভালভ, প্রকার এইচডি-জেডবিই একটি আনুপাতিক সোলেনয়েডের মাধ্যমে কার্যকর করা হয়। এই ভালভগুলি একটি সিস্টেমের চাপ সীমাবদ্ধ করতে ব্যবহৃত হয়। এই ভালভগুলির সাথে বৈদ্যুতিক কমান্ড মানের সাথে সম্পর্কিত, সিস্টেমের চাপকে স্থিরভাবে সামঞ্জস্য করা সম্ভব।
এই ভালভগুলি মূলত একটি আনুপাতিক সোলোনয়েড (1), আবাসন (2), ভালভ কার্তুজ (3), স্পুল (4) এবং পাইলট পপেট (8) নিয়ে গঠিত। আনুপাতিক সোলোনয়েড বৈদ্যুতিক বর্তমানকে আনুপাতিকভাবে যান্ত্রিক শক্তিতে রূপান্তর করে। বর্তমানের বৃদ্ধি সোলেনয়েড বলের সাথে সম্পর্কিত বৃদ্ধি ঘটায়। সোলেনয়েড আর্ম্যাচার চেম্বারটি হাইড্রোলিক তরল দিয়ে পূর্ণ এবং চাপ-ভারসাম্যযুক্ত। সিস্টেমের চাপের সেটিংটি কমান্ড মানের সাথে সম্পর্কিত আনুপাতিক সোলেনয়েড (1) এর মাধ্যমে পরিচালিত হয়। পোর্ট পি -তে সিস্টেম থেকে উদ্ভূত চাপ স্পুলের ডানদিকে (4) কাজ করে। একই সময়ে সিস্টেমের চাপ নিয়ন্ত্রণ রেখা (6) এর মাধ্যমে কাজ করে যা স্পুলের স্প্রিং লোড সাইডে একটি অরফিস (5) লাগানো হয় (4)। আরও একটি রাইফের মাধ্যমে ()) সিস্টেমের চাপ পাইলট পপপেট (8) এর উপর আনুপাতিক সোলেনয়েড (1) এর বলের বিরুদ্ধে কাজ করে। একবার সিস্টেমের চাপ প্রাক-সেট মান পৌঁছে গেলে পাইলট পপপেট (8) তার আসন থেকে লিফট করে। মডেলের উপর নির্ভর করে, পাইলট তেল এখন পোর্ট এ (ওয়াই) বা অভ্যন্তরীণভাবে ট্যাঙ্কের মাধ্যমে বাহ্যিকভাবে দূরে প্রবাহিত হতে পারে, এটি স্পুলের বসন্ত লোড পাশের চাপকে সীমাবদ্ধ করার প্রভাব ফেলেছে (4)। যদি সিস্টেমের চাপ কিছুটা বাড়তে থাকে তবে স্পুলের ডান হাতের উপর উচ্চতর চাপটি স্পুলকে বাম দিকে নিয়ন্ত্রণ পজিশনে পি থেকে টি থেকে টি তে ঠেলে দেয়।

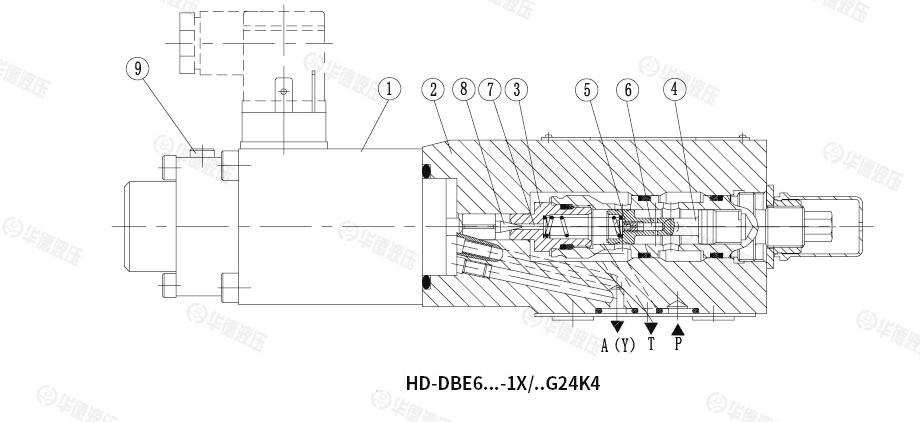

আনুপাতিক চাপ ত্রাণ ভালভ zdbe-1x এর কাঠামো

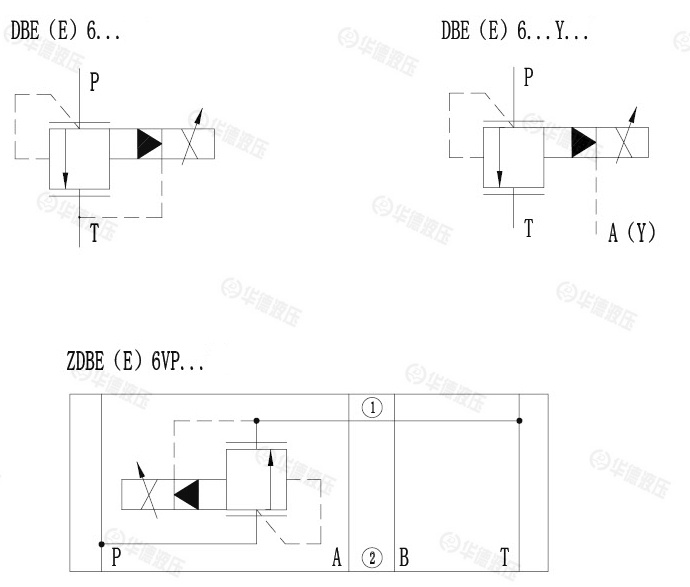

আনুপাতিক চাপ ত্রাণ ভালভ zdbe-1x এর প্রতীক
