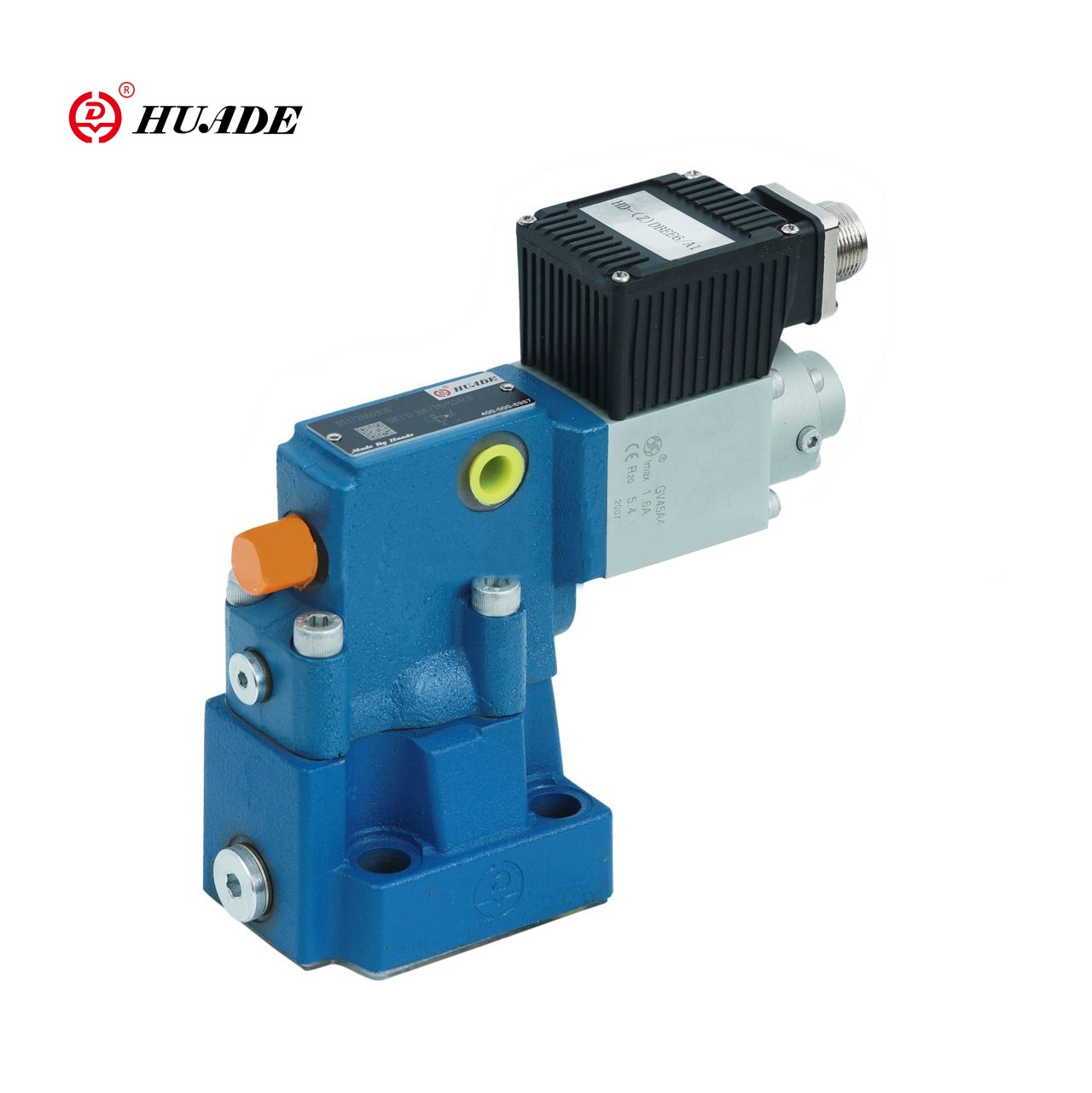

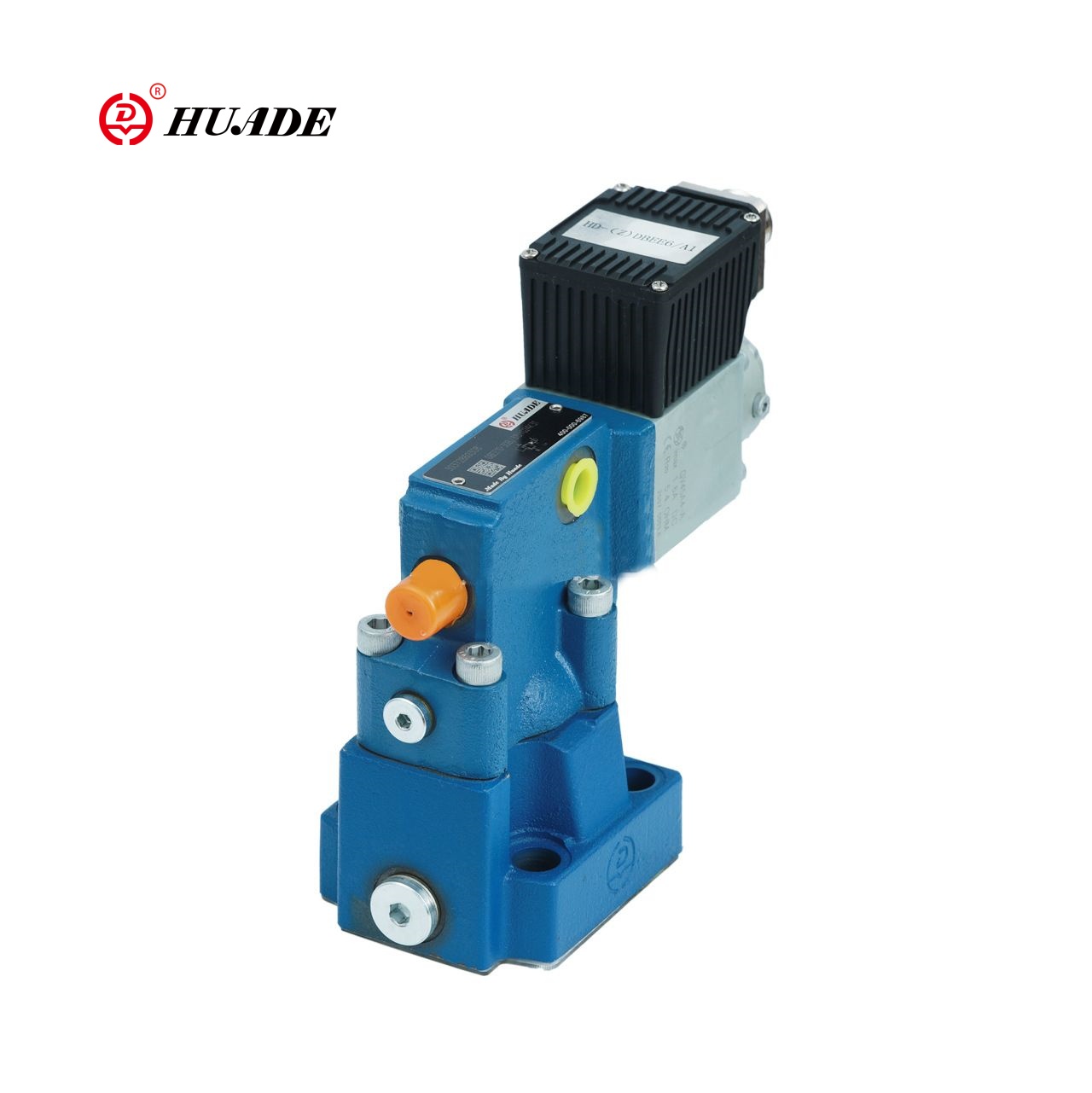

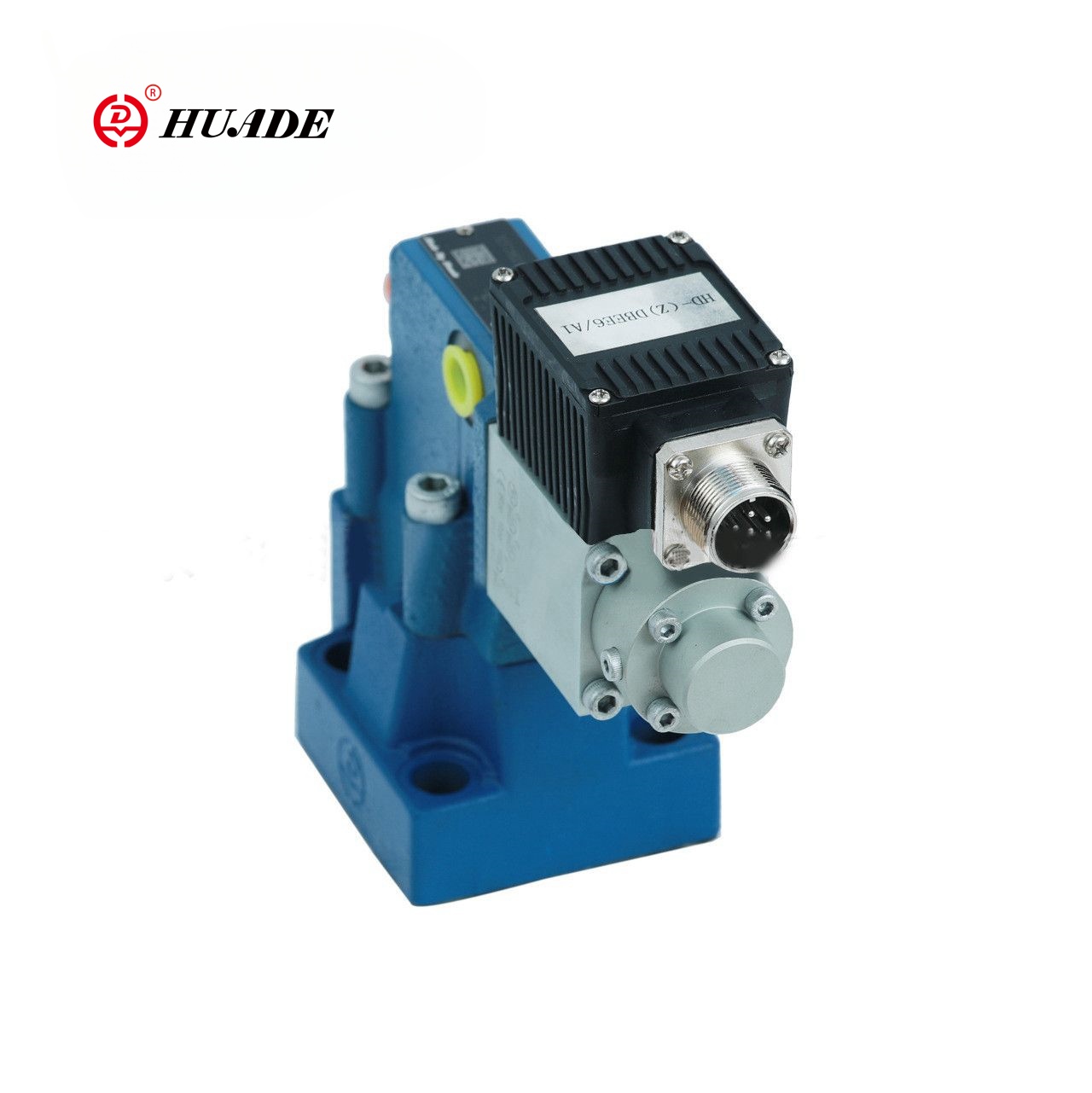

জেডডিবি -1 এক্স আনুপাতিক ত্রাণ ভালভ একটি পাইলট-চালিত ত্রাণ ভালভ, যা স্টেপলেস সেটিং এবং সিস্টেমের চাপের সুনির্দিষ্ট নিয়ন্ত্রণ অর্জনের জন্য একটি আনুপাতিক সোলোনয়েড দ্বারা চালিত। এই আনুপাতিক ভালভ একই মডেলটিকে রেক্স্রোথ থেকে সম্পূর্ণরূপে প্রতিস্থাপন করতে পারে। হিউড হাইড্রোলিক ভালভগুলি রেক্স্রোথের মতো একই মানগুলি গ্রহণ করে তবে দাম কম।
| সাধারণ | ||
| ইনস্টলেশন | al চ্ছিক | |
| স্টোরেজ তাপমাত্রা পরিসীমা (℃) | -20 থেকে +80 | |
| পরিবেষ্টিত তাপমাত্রা পরিসীমা | ডিবিই এবং জেডডিবিই (℃) | -20 থেকে+70 |
| ডিবি এবং জেডডিবি (℃) | -20 থেকে +50 | |
| ওজন | ডিবিই এবং জেডডিবিই (কেজি) | 2.4 |
| ডিবি এবং জেডডিবি (কেজি) | 2.5 | |
| জলবাহী (ʋ = 46 মিমি 2/এস এবং টি = 40 ° সে ± 5 ℃ এ পরিমাপ করা হয়েছে | ||
| সর্বোচ্চ অপারেটিং চাপ | পোর্টস পি: পি 1-পি 2: এ 1-এ 2: বি 1-বি 2 এমপিএ | 31.5 |
| পোর্ট টি এমপিএ | 5 | |
| সর্বোচ্চ নিষ্পত্তিযোগ্য চাপ | চাপ পর্যায় 5 এমপিএ | 5 |
| চাপ পর্যায় 10 এমপিএ | 10 | |
| চাপ পর্যায় 20 এমপিএ | 20 | |
| চাপ পর্যায় 31.5 এমপিএ | 31.5 | |
| মিনিট সিগন্যাল মান 0 এমপিএতে নিষ্পত্তিযোগ্য চাপ | বৈশিষ্ট্যযুক্ত বক্ররেখা দেখুন | |
| রিটার্ন প্রেসার পোর্ট এ; বাহ্যিক পাইলট তেল ড্রেন সহ (y) | পৃথক এবং ট্যাঙ্কে শূন্য চাপে | |
| পাইলট তেল প্রবাহ এল/মিনিট | 0.6o1.2 | |
| সর্বোচ্চ প্রবাহ এল/মিনিট | 30 | |
| চাপ তরল | খনিজ তেল (এইচএল, এইচএলপি) থেকে ডিআইএন 51 524 | |
| চাপ তরল তাপমাত্রা পরিসীমা | -20 টো+80 | |
| সান্দ্রতা পরিসীমা এমএম 2/এস | 15 থেকে 380 | |
| বৈদ্যুতিক | 24 ভি ডিসি | |
| Min.control কারেন্ট (এমএ) | 100 | |
| সর্বোচ্চ। কন্ট্রোল বর্তমান এমএ | 1600 | |
| সোলেনয়েড কয়েল প্রতিরোধের | 20 ডিগ্রি সেন্টিগ্রেড (ω) এ ঠান্ডা মান | 0.54 |
| সর্বোচ্চ। ওয়ার্ম মান (ω) | 7.8 | |
| ডিউটি | 100 | |
| বৈদ্যুতিক সংযোগ | ডিবিই এবং জেডডিবিই | উপাদান প্লাগ থেকে ডিন এন 175 301 ~ 803 |
| প্লাগ-ইন সংযোগকারী ডিআইএন এন 175 301-803 | ||
| ডিবি এবং জেডডিবি | উপাদান প্লাগ টো ডিএলএন 43 563-এএম 6-3 সহ | |
| প্লাগ-ইন সংযোগকারী টো ডিআইএন 43 563-বিএফ 6-3 | ||
| DIN 40 050 থেকে ভালভ সুরক্ষা | আইপি 65 | |
| ডিবিআইই এবং জেডডিবিআইয়ের জন্য ইলেক্ট্রনিক্স নিয়ন্ত্রণ করুন | ভালভে সংহত | |
| ডিবিই এবং জেডডিবির জন্য | ||
| ইউরোকার্ড ফর্ম্যাট অ্যানালগে পরিবর্ধক | এইচডি-ভিটি-ভিএসপিএ 1-1-1x/ | |
বৈশিষ্ট্য:
A একটি সিস্টেমের চাপ সীমাবদ্ধ করার জন্য ভালভ
Ounal আনুপাতিক সলোনয়েডের মাধ্যমে অ্যাক্টিউশন
Sub সাবপ্লেট মাউন্টিং বা স্যান্ডউইচ প্লেট ডিজাইনের জন্য
A একক উত্স থেকে ভালভ এবং নিয়ন্ত্রণ ইলেকট্রনিক্স
Control প্রকারের এইচডি-জেডবিআই ইন্টিগ্রেটেড কন্ট্রোল ইলেক্ট্রনিক্স সহ
Curn
Endendendendently সামঞ্জস্যযোগ্য আপ এবং ডাউন র্যাম্পগুলি
আবেদন:
জেডডিবি -1 এক্স আনুপাতিক ত্রাণ ভালভ হাইড্রোলিক সিস্টেমগুলির জন্য উপযুক্ত যা সুনির্দিষ্ট চাপ নিয়ন্ত্রণের প্রয়োজন যেমন ইঞ্জিনিয়ারিং যন্ত্রপাতি, ইনজেকশন ছাঁচনির্মাণ মেশিন, ধাতববিদ্যুৎ সরঞ্জাম এবং অন্যান্য ক্ষেত্রগুলির জন্য।
আনুপাতিক চাপ ত্রাণ ভালভ, প্রকারের এইচডি-ডিবিই একটি আনুপাতিক সোলেনয়েডের মাধ্যমে কার্যকর করা হয়। এই ভালভগুলি একটি সিস্টেমের চাপ সীমাবদ্ধ করতে ব্যবহৃত হয়। এই ভালভগুলির সাথে বৈদ্যুতিক কমান্ড মানের সাথে সম্পর্কিত, সিস্টেমের চাপকে স্থিরভাবে সামঞ্জস্য করা সম্ভব।
এই ভালভগুলি মূলত একটি আনুপাতিক সোলোনয়েড (1), আবাসন (2), ভালভ কার্তুজ (3), স্পুল (4) এবং পাইলট পপেট (8) নিয়ে গঠিত। আনুপাতিক সোলোনয়েড বৈদ্যুতিক বর্তমানকে আনুপাতিকভাবে যান্ত্রিক শক্তিতে রূপান্তর করে। বর্তমানের বৃদ্ধি সোলেনয়েড বলের সাথে সম্পর্কিত বৃদ্ধি ঘটায়। সোলেনয়েড আর্ম্যাচার চেম্বারটি হাইড্রোলিক তরল দিয়ে পূর্ণ এবং চাপ-ভারসাম্যযুক্ত। সিস্টেমের চাপের সেটিংটি কমান্ড মানের সাথে সম্পর্কিত আনুপাতিক সোলেনয়েড (1) এর মাধ্যমে পরিচালিত হয়। পোর্ট পি -তে সিস্টেম থেকে উদ্ভূত চাপ স্পুলের ডানদিকে (4) কাজ করে। একই সময়ে সিস্টেমের চাপ নিয়ন্ত্রণ রেখা (6) এর মাধ্যমে কাজ করে যা স্পুলের স্প্রিং লোড সাইডে একটি অরফিস (5) লাগানো হয় (4)। আরও একটি রাইফের মাধ্যমে ()) সিস্টেমের চাপ পাইলট পপপেট (8) এর উপর আনুপাতিক সোলেনয়েড (1) এর বলের বিরুদ্ধে কাজ করে। একবার সিস্টেমের চাপ প্রাক-সেট মান পৌঁছে গেলে পাইলট পপপেট (8) তার আসন থেকে লিফট করে। মডেলের উপর নির্ভর করে, পাইলট তেল এখন পোর্ট এ (ওয়াই) বা অভ্যন্তরীণভাবে ট্যাঙ্কের মাধ্যমে বাহ্যিকভাবে দূরে প্রবাহিত হতে পারে, এটি স্পুলের বসন্ত লোড পাশের চাপকে সীমাবদ্ধ করার প্রভাব ফেলেছে (4)। যদি সিস্টেমের চাপ কিছুটা বাড়তে থাকে তবে স্পুলের ডান হাতের উপর উচ্চতর চাপটি স্পুলকে বাম দিকে নিয়ন্ত্রণ পজিশনে পি থেকে টি থেকে টি তে ঠেলে দেয়।
আনুপাতিক চাপ ত্রাণ ভালভ zdbe-1x এর কাঠামো
আনুপাতিক চাপ ত্রাণ ভালভ জেডডিবি -1 এক্স এর কাঠামো

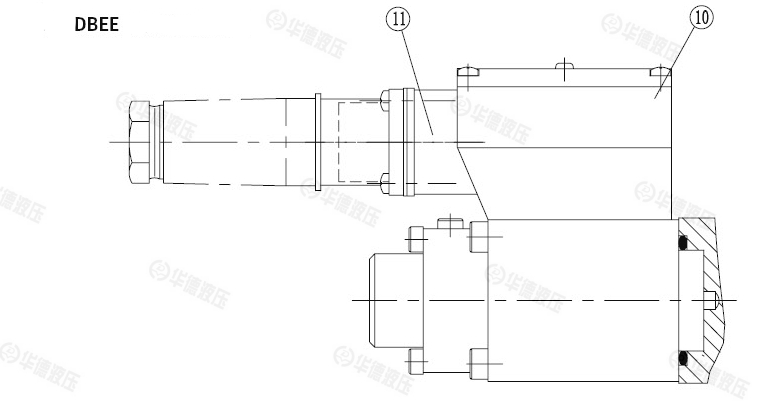

কার্যকরী নকশার ক্ষেত্রে, আনুপাতিক ভালভ জেডডিবি -1 এক্স মূলত জেডডিবিই আনুপাতিক ত্রাণ ভালভের সাথে মিলে যায়। পার্থক্যটি হ'ল আনুপাতিক সোলেনয়েড একটি আবাসন দিয়ে সজ্জিত, যার মধ্যে বৈদ্যুতিন নিয়ামক নির্মিত হয়। বিদ্যুৎ সরবরাহ এবং সেট পয়েন্ট ভোল্টেজ একটি প্লাগ-ইন সংযোগকারী (11) এর মাধ্যমে প্রাপ্ত হয়।
ন্যূনতম উত্পাদন সহনশীলতার নীতির ভিত্তিতে সেট পয়েন্ট-চাপের বৈশিষ্ট্যযুক্ত বক্ররেখা প্রস্তুতকারকের দ্বারা প্রিসেট হয়। চাপ বৃদ্ধি এবং হ্রাসের জন্য র্যাম্পের সময়গুলি স্বতন্ত্রভাবে পেন্টিওমিটারগুলি ব্যবহার করে স্বাধীনভাবে সামঞ্জস্য করা যেতে পারে।
আনুপাতিক চাপ ত্রাণ ভালভ জেডডিবি -1 এক্স এর প্রতীক
