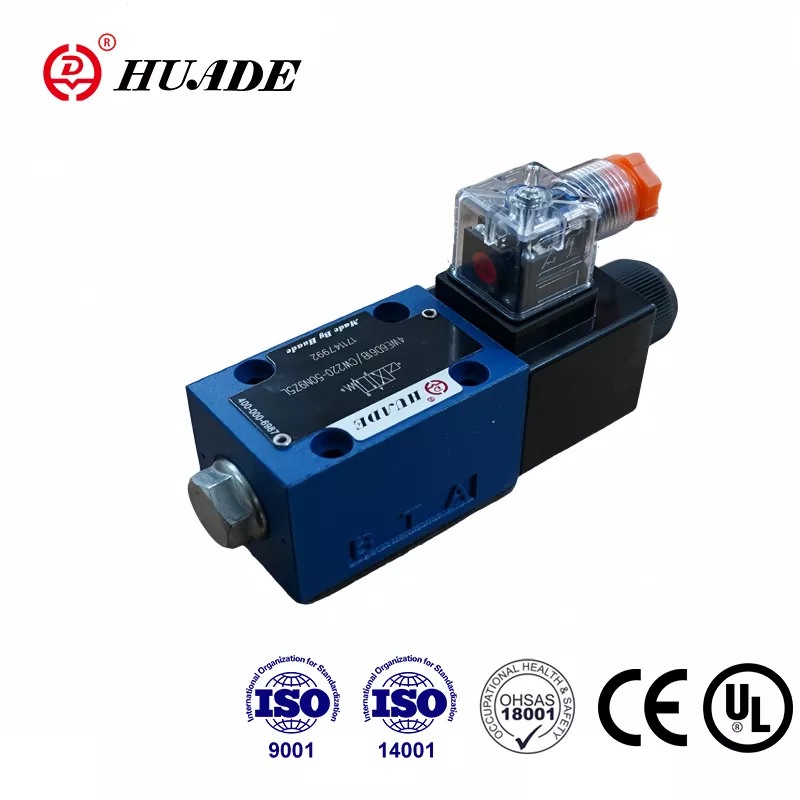

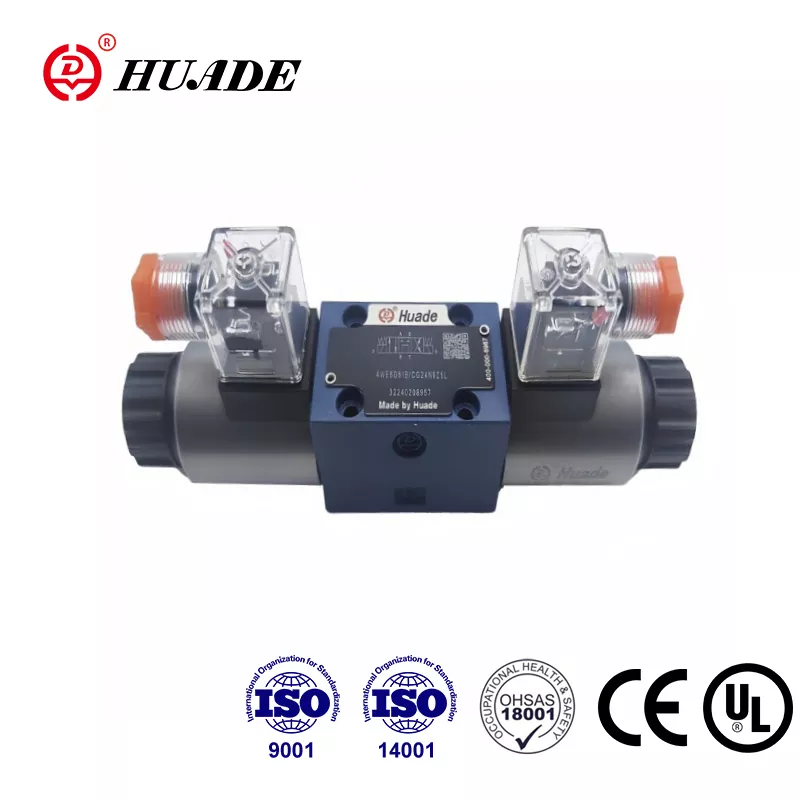

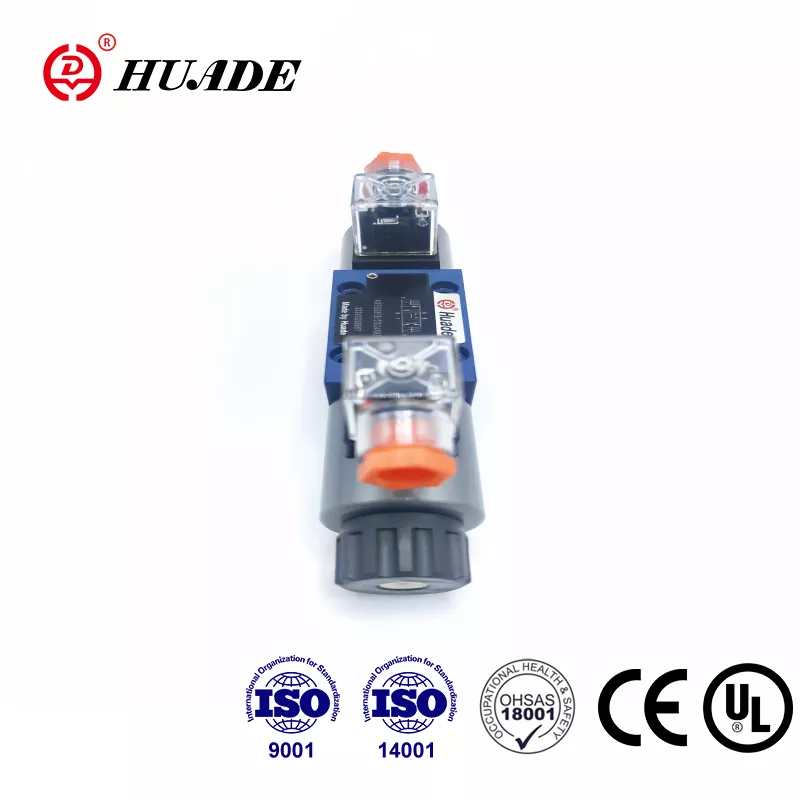

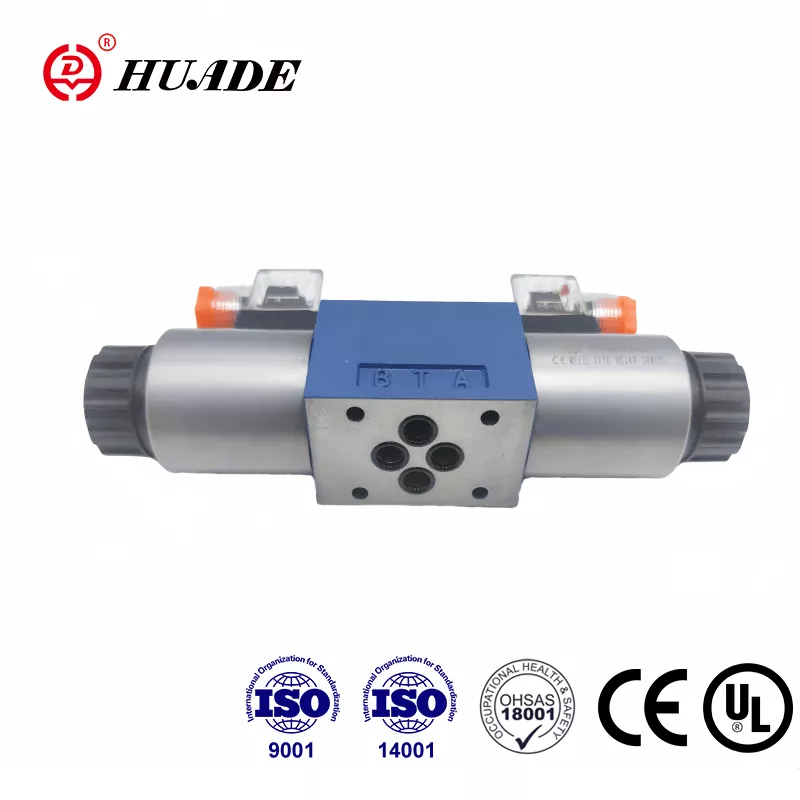

১৯ 1979৯ সালে চীনা এবং জার্মান সরকারগুলির মধ্যে কৌশলগত অংশীদারিত্বের মাধ্যমে প্রতিষ্ঠিত, হুয়েড চীনা জলবাহী শিল্পে একটি অসামান্য ব্র্যান্ড হয়ে উঠেছে। HUADE® দিকনির্দেশক স্পুল ভালভ টাইপ 4 ওয়ে 6 ই রেক্স্রোথ দ্বারা প্রদত্ত একই মডেলের একটি সাশ্রয়ী মূল্যের বিকল্প। প্রতিটি দিকনির্দেশক ভালভের উচ্চতর পারফরম্যান্স রয়েছে তা নিশ্চিত করার জন্য হুয়েড মানের উপর দুর্দান্ত চাপ দেয়। সোলেনয়েড দিকনির্দেশক ভালভ সিরিজ সিই শংসাপত্র পাস করেছে। এই ধরণের দিকনির্দেশক ভালভ ভাল বিক্রি করে। ভালভগুলি অ্যান্টি-কাউন্টারফাইটিং লেবেল সহ স্ট্যান্ডার্ড কার্টনে প্যাক করা হবে। কারখানাটি গুণমান পরিচালনা, পরিবেশ ব্যবস্থাপনা এবং পেশাগত স্বাস্থ্য ও সুরক্ষা ব্যবস্থাপনার তিনটি প্রধান সিস্টেম শংসাপত্র পাস করেছে। হুয়াডে হাইড্রোলিক ভালভগুলি ইঞ্জিনিয়ারিং এবং নির্মাণ যন্ত্রপাতি, ধাতুবিদ্যা, মেশিন সরঞ্জাম, পরিবেশ সুরক্ষা, শিপ বিল্ডিং, মহাকাশ, রেল ট্রানজিট, পেট্রোলিয়াম এবং পেট্রোকেমিক্যাল, সামরিক শিল্প এবং অন্যান্য ক্ষেত্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
|
জলবাহী |
|||
|
সর্বোচ্চ। অপারেটিং প্রেসার পোর্টস এ, বি, পি (㎫) |
35.0 পর্যন্ত |
||
|
পোর্ট টি (㎫) |
21 (-); 16 (～) |
||
|
প্রতীক এ এবং বি সহ, পোর্ট টি অবশ্যই ড্রেন পোর্ট হিসাবে ব্যবহার করা উচিত |
|||
|
সর্বোচ্চ.ফ্লো (এল/মিনিট) |
80 (-); 60 (～) |
||
|
চাপ তরল |
খনিজ তেল বা ফসফেট এস্টার |
||
|
সান্দ্রতা পরিসীমা (এমএম 2/এস) |
2.8 ~ 500 |
||
|
চাপ তরল তাপমাত্রা পরিসীমা （℃） |
-30 ～+80 |
||
|
দূষণের ডিগ্রি |
এনএএস 1638 ক্লাস 9 এ জলবাহী তরল দূষণের সর্বাধিক অনুমতিযোগ্য ডিগ্রি। |
||
|
বৈদ্যুতিক |
|||
|
ভোল্টেজের ধরণ |
ডিসি |
এসি 50/60Hz |
|
|
উপলব্ধ ভোল্টেজ (v) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
বিদ্যুৎ খরচ (ডাব্লু) |
30 |
||
|
হোল্ডিং পাওয়ার (ভিএ) |
- |
50 |
|
|
স্যুইচ-অন পাওয়ার (ভিএ) |
- |
220 |
|
|
ডিউটি |
অবিচ্ছিন্ন |
||
|
আইএস 0 6403 এ স্যুইচিং সময় |
অন (এমএস) |
25 থেকে 45 |
10 থেকে 20 |
|
অফ (এমএস) |
10 থেকে 25 |
15 থেকে 40 |
|
|
দিন সুরক্ষা |
আইপি 65 |
||
|
স্যুইচিং ফ্রিকোয়েন্সি (চক্র/এইচ) |
15000 পর্যন্ত |
7200 পর্যন্ত |
|
|
বৈদ্যুতিক সংযোগগুলির সাথে প্রতিরক্ষামূলক কন্ডাক্টর (পিই) |
|||
বৈশিষ্ট্য:
▶ সরাসরি সোলেনয়েড অ্যাকিউটেড ডাইরেকটাল স্পুল ভালভ উচ্চ পারফরম্যান্স সংস্করণ
▶ অপসারণযোগ্য কয়েল সহ ভেজা পিন ডিসি বা এসি সোলেনয়েড
▶ সোলেনয়েড কয়েল 90 ° এর মাধ্যমে ঘোরানো যেতে পারে
Col কয়েল পরিবর্তন করার সময় চাপ টাইট চেম্বারটি খোলার প্রয়োজন হয় না
▶ বৈদ্যুতিক সংযোগগুলি পৃথক বা কেন্দ্রীয় সংযোগ হিসাবে
▶ হাত ওভাররাইড, al চ্ছিক
Din 24 340 ফর্ম এ, আইএসও 4401 এবং সিটপ - আরপি 121 এইচ পোর্টিং প্যাটার্ন
আবেদন:
4 ওয়ে 6 ই হ'ল সোলোনয়েড পরিচালিত দিকনির্দেশক স্পুল ভালভ। এটি একটি তরলের শুরু, স্টপ এবং দিক নিয়ন্ত্রণ করে।
মূলত দিকনির্দেশক নিয়ন্ত্রণ ভালভগুলিতে আবাসন (1), এক বা দুটি সোলেনয়েড (2), নিয়ন্ত্রণ স্পুল (3) এবং এক বা দুটি রিটার্ন স্প্রিংস (4) থাকে। ডি-এনার্জাইজড অবস্থায় কন্ট্রোল স্পুল (3) নিরপেক্ষ বা প্রাথমিক অবস্থানে রিটার্ন স্প্রিংস (4) এর মাধ্যমে (ইমপুলস স্পুলগুলি বাদে) দ্বারা রাখা হয়। কন্ট্রোল স্পুল (3) ভেজা পিন সোলেনয়েডস (2) এর মাধ্যমে কার্যকর করা হয়। সোলেনয়েডগুলির শক্তি (2) কন্ট্রোল স্পুল (3) এ প্লাঞ্জার (5) এর মাধ্যমে কাজ করে এবং এটিকে তার নিরপেক্ষ অবস্থান থেকে প্রয়োজনীয় শেষ অবস্থানে ঠেলে দেয় his এটি পি থেকে এ এবং বি থেকে টি বা পি থেকে বি এবং একটি থেকে টি থেকে বিনামূল্যে প্রবাহ দেয়।
যখন সোলেনয়েড (2) ডি-এনার্জাইজড হয়, তখন নিয়ন্ত্রণ স্পুল (3) রিটার্ন স্প্রিংস (4) এর মাধ্যমে তার নিরপেক্ষ অবস্থানে ফিরে আসে।
একটি al চ্ছিক হ্যান্ড ওভাররাইড (6), সোলেনয়েডকে শক্তিশালী না করে নিয়ন্ত্রণ স্পুল (3) এর চলাচল করতে দেয়।
আমরা 6 61 বি সিরিজের স্ট্রাকচার ডায়াগ্রাম
