আপনি যখন কারখানায় বা নির্মাণ সরঞ্জামগুলিতে হাইড্রোলিক সিস্টেমের সাথে কাজ করছেন, তখন একটি উপাদান বারবার দেখা যায়: নির্দেশমূলক নিয়ন্ত্রণ ভালভ। Rexroth 4WE 6 E হল ইন্ডাস্ট্রিয়াল হাইড্রলিক্সে বহুল ব্যবহৃত ভালভগুলির মধ্যে একটি, এবং সঙ্গত কারণে। এই ভালভ নিয়ন্ত্রণ করে কিভাবে হাইড্রোলিক তরল একটি সিস্টেমের মধ্য দিয়ে চলে, যার মানে এটি নিয়ন্ত্রণ করে কিভাবে মেশিনগুলি সরানো এবং কাজ করে।
4WE 6 E হল যাকে ইঞ্জিনিয়াররা সোলেনয়েড-চালিত দিকনির্দেশক স্পুল ভালভ বলে। এটা জটিল শোনাচ্ছে, কিন্তু মৌলিক ধারণা সহজ। যখন বিদ্যুৎ ভালভের সোলেনয়েডে (একটি ইলেক্ট্রোম্যাগনেটিক কয়েল) প্রবাহিত হয়, তখন এটি ভালভের শরীরের ভিতরে একটি ধাতব স্পুলকে ধাক্কা দেয়। এই স্পুল মুভমেন্ট হাইড্রোলিক ফ্লুইডকে এক পোর্ট থেকে অন্য পোর্টে রিডাইরেক্ট করে, একটি হাইড্রোলিক সিলিন্ডার বা মোটর যে দিকে চলে তা পরিবর্তন করে। বিদ্যুৎ বন্ধ হয়ে গেলে, একটি স্প্রিং স্পুলটিকে তার আসল অবস্থানে ফিরিয়ে দেয়।
কি 4WE 6 E আলাদা করে তোলে
মডেল নামের "E" আপনাকে এই ভালভের ডিজাইন সম্পর্কে গুরুত্বপূর্ণ কিছু বলে। এর অর্থ হল ভালভ একটি ভেজা-পিন সোলেনয়েড ব্যবহার করে, যেখানে ইলেক্ট্রোম্যাগনেটিক কয়েল হাইড্রোলিক তরলের সংস্পর্শে বসে। এই নকশা পছন্দ বিভিন্ন সুবিধা আছে। তেলটি সোলেনয়েডকে ঠান্ডা করতে সাহায্য করে, অপারেটিং শব্দ কমায় এবং উপাদানটির কাজের জীবনকে প্রসারিত করে। এমনকি আপনি বেশিরভাগ সংস্করণে সোলেনয়েড 360 ডিগ্রি ঘোরাতে পারেন, যা আঁটসাঁট জায়গায় ইনস্টলেশনকে সহজ করে তোলে।
ভালভটি NG6 মান অনুসরণ করে, যাকে বিশ্বের বিভিন্ন স্থানে CETOP 3 বা D03ও বলা হয়। এই প্রমিতকরণ আপনি ভাবতে পারেন তার চেয়ে বেশি গুরুত্বপূর্ণ। এর অর্থ হল ভালভটি স্ট্যান্ডার্ড মাউন্টিং প্লেটে ফিট করে এবং আপনার হাইড্রোলিক ম্যানিফোল্ড পরিবর্তন না করেই পার্কার, ভিকারস বা আর্গো হাইটোসের অনুরূপ ভালভের সাথে অদলবদল করা যেতে পারে। রক্ষণাবেক্ষণ দলের জন্য, এই বিনিময়যোগ্যতা ডাউনটাইম হ্রাস করে যখন আপনার দ্রুত প্রতিস্থাপন অংশের প্রয়োজন হয়।
Rexroth 350 বার পর্যন্ত চাপের জন্য 4WE 6 E কে রেট দেয়, যা প্রায় 5,076 PSI এর সমান। ডিসি-চালিত সংস্করণগুলিতে সর্বাধিক প্রবাহ ক্ষমতা 80 লিটার প্রতি মিনিটে বা প্রায় 21 গ্যালন প্রতি মিনিটে পৌঁছায়। এই সংখ্যাগুলি ভালভটিকে এর আকারের জন্য উচ্চ-পারফরম্যান্স বিভাগে রাখে। আপনি এটি ইনজেকশন ছাঁচনির্মাণ মেশিন থেকে খননকারী এবং খনির সরঞ্জামগুলিতে হাইড্রোলিক সিস্টেম পর্যন্ত সবকিছু নিয়ন্ত্রণ করতে পাবেন।
ভালভ আসলে কিভাবে কাজ করে
Inside the valve body, the spool moves back and forth to connect different ports. ভালভের চারটি প্রধান পোর্ট রয়েছে যা ইঞ্জিনিয়াররা P, T, A, এবং B লেবেল করে। পোর্ট P আপনার হাইড্রোলিক পাম্পের সাথে সংযোগ করে, যা চাপযুক্ত তরল সরবরাহ করে। পোর্ট টি জলাধার বা ট্যাঙ্কের সাথে সংযোগ করে যেখানে তরল ফিরে আসে। পোর্ট A এবং B আপনার হাইড্রোলিক অ্যাকচুয়েটরের সাথে সংযোগ করে, যেমন একটি সিলিন্ডারের দুই পাশে।
আপনি যখন একটি সোলেনয়েডকে এনার্জাইজ করেন, তখন স্পুলটি P থেকে A এবং B থেকে T সংযোগ করতে স্থানান্তরিত হয়। এটি আপনার সিলিন্ডারের একপাশে চাপযুক্ত তরল পাঠায় যখন অন্য দিকটি ট্যাঙ্কে ফিরে যায়। অন্যান্য সোলেনয়েডকে শক্তিশালী করুন এবং সংযোগগুলি বিপরীত হয়। এখন P এর সাথে B সংযোগ করে এবং A T এর সাথে সংযোগ করে, আপনার সিলিন্ডারকে বিপরীত দিকে নিয়ে যায়। কেন্দ্রের অবস্থানে কোন সোলেনয়েডের শক্তি নেই, বসন্ত-কেন্দ্রিক সংস্করণগুলি স্পুলটিকে একটি নিরপেক্ষ অবস্থানে ধরে রাখে যা সমস্ত পোর্টকে ব্লক করে।
ভালভ বিভিন্ন স্পুল কনফিগারেশনে আসে যেটিকে ইঞ্জিনিয়াররা "সিম্বল" বলে। স্প্রিং সেন্টারিং সহ তিন-পজিশন ভালভের জন্য প্রতীক E সাধারণ। যখন ভালভ তার কেন্দ্র অবস্থানে বসে, সমস্ত পোর্ট অবরুদ্ধ হয়। এইচএ প্রতীক স্প্রিং রিটার্ন সহ একটি দুই-পজিশন ভালভ উপস্থাপন করে, যখন আপনার শুধুমাত্র একটি দিকে গতির প্রয়োজন হয় তখন ব্যবহার করা হয়। কিছু অ্যাপ্লিকেশান "OF" চিহ্নিত ডিটেন্ট সংস্করণ ব্যবহার করে যেখানে একটি যান্ত্রিক পিন একবার সরে গেলে স্পুলটিকে লক করে দেয়। এই ডিটেন্ট ভালভগুলির অবস্থান পরিবর্তন করার জন্য শুধুমাত্র একটি সংক্ষিপ্ত বৈদ্যুতিক পালস প্রয়োজন, যা দীর্ঘ সময়ের জন্য অবস্থান ধরে রাখে এমন সিস্টেমে শক্তি সঞ্চয় করে।
চাপ বিবেচনা এবং সিস্টেম ডিজাইন
আপনি যখন 4WE 6 E: সর্বাধিক ট্যাঙ্ক পোর্ট চাপ ব্যবহার করে সিস্টেম ডিজাইন করেন তখন একটি সংখ্যা মনোযোগের দাবি করে। P, A, এবং B পোর্টগুলি 350 বার পরিচালনা করতে পারে, পোর্ট T সাধারণত 160 বারে সর্বাধিক হয়, যদিও কিছু ভেরিয়েন্ট 210 বার পর্যন্ত যায়। এই পার্থক্য একটি গুরুত্বপূর্ণ নকশা সীমাবদ্ধতা তৈরি করে। আপনি যখন নির্দিষ্ট স্পুল চিহ্নের সাথে সর্বাধিক কাজের চাপে ভালভ চালান, তখন রেক্সরথ সতর্ক করে যে পোর্ট টি একটি ড্রেন লাইন হিসাবে ব্যবহার করা উচিত, রিটার্ন লাইন হিসাবে নয় যা আপনার ট্যাঙ্ক বা অন্যান্য উপাদানগুলির পিছনের চাপ দেখতে পারে।
এই চাপের সীমাবদ্ধতা স্পুল ভালভ কিভাবে অভ্যন্তরীণভাবে কাজ করে তার সাথে সংযোগ করে। স্পুল এবং ভালভ বডির মধ্যে টাইট ক্লিয়ারেন্স যা ভালভকে কাজ করতে দেয় তাও অভ্যন্তরীণ ফুটো তৈরি করে। এটি একটি ত্রুটি নয়; এটি স্পুল ভালভ ডিজাইনের একটি সহজাত বৈশিষ্ট্য। সময়ের সাথে সাথে ভালভটি পরার সাথে সাথে এই অভ্যন্তরীণ ফুটো ধীরে ধীরে বৃদ্ধি পায়। ফুটো হওয়া তরলটিকে কোথাও যেতে হবে, এই কারণেই ট্যাঙ্ক পোর্টের চাপ সীমা দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য গুরুত্বপূর্ণ।
ডিফারেনশিয়াল সিলিন্ডার নিয়ে আরেকটি চাপ-সম্পর্কিত উদ্বেগ উঠে আসে, যেখানে রড-সাইড এলাকা পিস্টন-সাইড এলাকা থেকে ছোট। যদি আপনার ভালভ চিহ্ন নির্দিষ্ট সুইচিং অবস্থার সময় রড-সাইড রিটার্নকে ব্লক করে, তাহলে এলাকা অনুপাত ভালভের 350 বার রেটিং ছাড়িয়ে রড চেম্বারে চাপকে তীব্র করতে পারে। এই ঘটনাটিকে চাপের তীব্রতা বলা হয় এবং এটি সিলিন্ডারের ক্ষতি করতে পারে বা এমনকি বিপজ্জনক ব্যর্থতার কারণ হতে পারে। সমাধানের মধ্যে রয়েছে ডিফারেনশিয়াল সিলিন্ডারের রডের পাশে বাহ্যিক ত্রাণ ভালভ যুক্ত করা বা স্পুল প্রতীক নির্বাচন করা যা এই ব্লকিং অবস্থা তৈরি করে না।
বৈদ্যুতিক স্পেসিফিকেশন এবং নিয়ন্ত্রণ বিকল্প
4WE 6 E ডিসি এবং এসি উভয় বৈদ্যুতিক সরবরাহের সাথে কাজ করে। সাধারণ ডিসি ভোল্টেজগুলির মধ্যে রয়েছে 12, 24, 96 এবং 205 ভোল্ট। এসি সংস্করণগুলি সাধারণত 50 বা 60 Hz এ 110/120 বা 230 ভোল্টে চলে। বৈদ্যুতিক সংযোগকারীটি EN 175301-803 মান অনুসরণ করে একটি তিন-মেরু নকশা যার মধ্যে দুটি পাওয়ার সংযোগ এবং একটি স্থল রয়েছে। সোলেনয়েড বন্ধ হয়ে গেলে ভোল্টেজ স্পাইক থেকে রক্ষা করার জন্য বেশিরভাগ সংস্করণে অন্তর্নির্মিত সাপ্রেশন ডায়োড অন্তর্ভুক্ত থাকে।
বিপজ্জনক এলাকায় অ্যাপ্লিকেশনের জন্য, Rexroth XE বা VE1 চিহ্নিত বিস্ফোরণ-প্রমাণ সংস্করণ অফার করে। এই ভেরিয়েন্টগুলি ইউরোপীয় ইনস্টলেশনের জন্য ATEX মান বা উত্তর আমেরিকার সাইটগুলির জন্য NEC 505/ক্লাস I জোন 1 প্রয়োজনীয়তা পূরণ করে। বিস্ফোরণ-প্রমাণ হাউজিং এবং অভ্যন্তরীণভাবে নিরাপদ সোলেনয়েড ভালভকে রাসায়নিক উদ্ভিদ বা অফশোর তেল প্ল্যাটফর্মের মতো দাহ্য গ্যাস বা বাষ্প সহ পরিবেশে নিরাপদে কাজ করার অনুমতি দেয়।
"OF" উপাধি সহ ডিটেন্ট বিকল্পটি শক্তি দক্ষতার জন্য উল্লেখযোগ্য সুবিধা প্রদান করে। অবস্থান ধরে রাখার জন্য একটি সোলেনয়েডকে ক্রমাগত শক্তিযুক্ত রাখার পরিবর্তে, আপনি স্পুলটি স্থানান্তর করতে 100-মিলিসেকেন্ডের পালস পাঠান, তারপর যান্ত্রিক ডিটেন্ট এটিকে জায়গায় লক করে দেয়। এটি তাপ উত্পাদন হ্রাস করে, সোলেনয়েডের জীবনকে প্রসারিত করে এবং বৈদ্যুতিক খরচ হ্রাস করে। মেশিন টুল নির্মাতারা হাইড্রোলিক ক্ল্যাম্পিং সিস্টেমের জন্য এই বৈশিষ্ট্যটি ব্যবহার করে যা দীর্ঘ মেশিনিং অপারেশনের সময় ওয়ার্কপিসগুলিকে শক্তভাবে ধরে রাখতে হবে।
তরল সামঞ্জস্য এবং সীল উপকরণ
স্ট্যান্ডার্ড 4WE 6 E এনবিআর (নাইট্রিল রাবার) সিলের সাথে আসে যা বেশিরভাগ খনিজ-ভিত্তিক হাইড্রোলিক তেলের সাথে কাজ করে যা HLP বা HVLP স্পেসিফিকেশন পূরণ করে। এনবিআর সিলগুলি এইচএফসি বিভাগে জল-গ্লাইকোল অগ্নি-প্রতিরোধী তরলগুলিও পরিচালনা করে। যাইহোক, যদি আপনার সিস্টেম বায়োডিগ্রেডেবল হাইড্রোলিক তরল যেমন HETG, HEES, বা HEPG, বা HFDU বা HFDR এর মতো সিন্থেটিক অগ্নি-প্রতিরোধী তরল ব্যবহার করে, তাহলে অর্ডার করার সময় আপনাকে অবশ্যই FKM (ফ্লুরোকার্বন) সিল নির্দিষ্ট করতে হবে।
সিল উপাদান ভুল পেয়ে দ্রুত অবনতি এবং সিস্টেম ব্যর্থতা কারণ. আপনি যদি রক্ষণাবেক্ষণের সময় সিলগুলি প্রতিস্থাপন করছেন, তবে যন্ত্রাংশ অর্ডার করার আগে আপনার সিস্টেম আসলে কী তরল ব্যবহার করে তা পরীক্ষা করে দেখুন। NBR সীল কিটে পার্ট নম্বর 3492432 আছে, যখন FKM কিট হল 3120269৷ ভুল কিট ব্যবহার করার অর্থ হল বেমানান সীলগুলি ফুলে যাওয়ার, ফাটল বা বিচ্ছিন্ন হওয়ার কয়েক মাসের মধ্যে আপনি ভালভটিকে আবার ছিঁড়ে ফেলবেন৷
Rexroth নির্দিষ্ট করে যে হাইড্রোলিক তরল অবশ্যই ISO 4406 ক্লাস 20/18/15 পরিচ্ছন্নতার মান পূরণ করতে হবে। এই তিন-সংখ্যার কোডটি বিভিন্ন আকারের রেঞ্জে সর্বাধিক কণা গণনা নির্দেশ করে। ক্লিনার তরল স্পষ্টতা-মেশিনযুক্ত স্পুল এবং বোর পৃষ্ঠের পরিধান হ্রাস করে। দূষিত তরল পরিধানকে ত্বরান্বিত করে, অভ্যন্তরীণ ফুটো বাড়ায় এবং স্পুলটিকে আটকে যেতে বা অনিয়মিতভাবে নড়াচড়া করতে পারে। 10 মাইক্রোমিটার বা সূক্ষ্ম রেট দেওয়া উপাদানগুলির সাথে সঠিক পরিস্রাবণ ইনস্টল করা আপনার ভালভের বিনিয়োগকে রক্ষা করে এবং পরিষেবা জীবনকে প্রসারিত করে।
ইনস্টলেশন এবং প্রথম অপারেশন
ভালভ চারটি বোল্ট ব্যবহার করে একটি স্ট্যান্ডার্ড NG6 বা CETOP 3 সাবপ্লেটে সরাসরি মাউন্ট হয়। মাউন্টিং প্যাটার্ন এবং পোর্ট অবস্থানগুলি ISO 4401-03-02-0-05 অনুসরণ করে, নির্মাতাদের মধ্যে সামঞ্জস্যতা নিশ্চিত করে। ও-রিংগুলি প্রতিটি পোর্ট সংযোগ সিল করে, এবং চিমটি বা ঘূর্ণায়মান প্রতিরোধ করার জন্য ইনস্টলেশনের সময় এই ও-রিংগুলিতে আপনার হাইড্রোলিক তরলের একটি পাতলা ফিল্ম প্রয়োগ করা উচিত।
যেহেতু সোলেনয়েডগুলি ওয়েট-পিন ডিজাইন ব্যবহার করে, অভ্যন্তরীণ গহ্বরগুলি অবশ্যই সঠিকভাবে পরিচালনার জন্য জলবাহী তরল দিয়ে পূরণ করতে হবে। প্রাথমিক স্টার্টআপের সময়, সোলেনয়েড চেম্বারগুলি থেকে বায়ু পরিষ্কার করতে হাইড্রোলিক পাম্প চালানোর সময় আপনাকে বেশ কয়েকবার ভালভটি সাইকেল করতে হতে পারে। এই স্থানগুলিতে আটকে থাকা বায়ু সোলেনয়েড বল এবং ভালভ প্রতিক্রিয়া সময়কে প্রভাবিত করে। কিছু ইনস্টলেশনে সোলেনয়েড হাউজিংগুলিতে ছোট ভেন্ট স্ক্রু রয়েছে যা কমিশনিংয়ের সময় আটকে থাকা বাতাসকে মুক্তি দিতে সহায়তা করে।
প্রতিটি 4WE 6 E-তে একটি ম্যানুয়াল ওভাররাইড রয়েছে যা আপনাকে বৈদ্যুতিক শক্তি ছাড়াই ভালভকে স্থানান্তর করতে দেয়। স্ট্যান্ডার্ড লুকানো সংস্করণ অ্যাক্সেস করার জন্য একটি বিশেষ সরঞ্জাম প্রয়োজন। ঐচ্ছিক সংস্করণের মধ্যে নর্ল্ড নব বা লকযোগ্য মাশরুম-হেড বোতাম রয়েছে যা রক্ষণাবেক্ষণ বা জরুরী পরিস্থিতিতে ম্যানুয়াল অপারেশনের অনুমতি দেয়। দুই-সোলেনয়েড ভালভে, উভয় ম্যানুয়াল ওভাররাইড একসাথে চাপবেন না, কারণ এটি একটি যান্ত্রিক দ্বন্দ্ব তৈরি করে যা অভ্যন্তরীণ উপাদানগুলির ক্ষতি করতে পারে।
প্রবাহ নিয়ন্ত্রণ এবং নরম সুইচিং
4WE 6 E-এর কিছু সংস্করণ থ্রোটল ইনসার্টের সাথে আসে, যা মূলত নির্দিষ্ট পোর্টে ইনস্টল করা ক্যালিব্রেটেড অরিফিস। উপাধি "/B12" পোর্ট P-এ একটি 1.2-মিলিমিটার ছিদ্র নির্দেশ করে৷ এই থ্রটলগুলি শুধুমাত্র সর্বাধিক প্রবাহকে সীমাবদ্ধ করে না৷ তাদের প্রধান উদ্দেশ্য হল দ্রুত ভালভ স্যুইচিংয়ের সময় যে চাপের স্পাইক এবং প্রবাহের বৃদ্ধি ঘটে তা পরিচালনা করা। যে হারে প্রবাহ পরিবর্তন হতে পারে তা নিয়ন্ত্রণ করে, থ্রোটল ইনসার্ট সিস্টেম শক কমায়, ডাউনস্ট্রিম উপাদানগুলিকে রক্ষা করে এবং সামগ্রিক সিস্টেমের আয়ু বাড়ায়।
".73…A12" মনোনীত কিছু মডেল ভেরিয়েন্টে পরিবর্তিত স্পুল জ্যামিতির মাধ্যমে সফট সুইচিং অন্তর্ভুক্ত করা হয়েছে। এই সংস্করণগুলি স্ট্যান্ডার্ড স্যুইচিংয়ের তুলনায় প্রায় 85 শতাংশ শক হ্রাস প্রদান করে। নরম রূপান্তরটি এমন অ্যাপ্লিকেশনগুলিতে সাহায্য করে যেখানে ভালভ স্থানান্তর আপত্তিজনক শব্দ তৈরি করে বা যেখানে হাইড্রোলিক শক পাইপিং সংযোগগুলিকে ক্ষতিগ্রস্ত করে এবং সময়ের সাথে সাথে বহুগুণ করে। ট্রেড-অফ হল সামান্য ধীর প্রতিক্রিয়া, যা উচ্চ-গতির অ্যাপ্লিকেশনের ক্ষেত্রে গুরুত্বপূর্ণ কিন্তু মসৃণ অপারেশন এবং দীর্ঘায়ুকে অগ্রাধিকার দেয় এমন সিস্টেমে স্পষ্ট সুবিধা প্রদান করে।
সাধারণ অ্যাপ্লিকেশন এবং ব্যবহারের ক্ষেত্রে
The 4WE 6 E directional control valve appears throughout industrial automation. ইনজেকশন ছাঁচনির্মাণ মেশিন ছাঁচ ক্ল্যাম্পিং বাহিনী এবং ইজেক্টর আন্দোলন নিয়ন্ত্রণ করতে এই ভালভ ব্যবহার করে। ভালভের উচ্চ চাপের রেটিং এবং নির্ভরযোগ্য স্যুইচিং প্লাস্টিক প্রক্রিয়াকরণে চাহিদাপূর্ণ শুল্ক চক্রের জন্য উপযুক্ত করে তোলে। রাবার ছাঁচনির্মাণ সরঞ্জাম প্রেস নিয়ন্ত্রণ এবং অংশ নির্গমনের জন্য অনুরূপ ভালভ কনফিগারেশন ব্যবহার করে।
নির্মাণ এবং মোবাইল সরঞ্জামগুলি খননকারী আর্ম সার্কিট, বুলডোজার ব্লেড নিয়ন্ত্রণ এবং ক্রেন বুম ফাংশনে 4WE 6 E অন্তর্ভুক্ত করে। ভালভের কমপ্যাক্ট আকার তার প্রবাহ ক্ষমতার তুলনায় জনাকীর্ণ মোবাইল হাইড্রোলিক সিস্টেমে স্থান বাঁচায়। এর প্রমিত মাউন্টিং সরঞ্জাম প্রস্তুতকারকদের বহুগুণ পুনঃডিজাইন না করে একাধিক সরবরাহকারীর কাছ থেকে উত্স করতে দেয়৷
মেশিন টুল নির্মাতারা এই ভালভগুলি গ্রাইন্ডিং মেশিন, মিলিং সেন্টার এবং স্বয়ংক্রিয় উত্পাদন লাইনে ইনস্টল করে। ডিটেন্ট সংস্করণগুলি ফিক্সচার এবং ক্ল্যাম্পিং সিস্টেমগুলিতে বিশেষভাবে ভাল কাজ করে যেগুলি অবিচ্ছিন্নভাবে বৈদ্যুতিক শক্তি ব্যবহার না করে নির্ভরযোগ্যভাবে অবস্থান ধরে রাখতে হবে। অনুপস্থিত মেশিনিং অপারেশনগুলি শক্তি সঞ্চয় থেকে উপকৃত হয় এবং পালস-চালিত ডিটেন্ট ভালভের তাপ উত্পাদন হ্রাস করে।
সমস্যা সমাধান এবং রক্ষণাবেক্ষণ
যখন একটি 4WE 6 E সঠিকভাবে কাজ করে না, তখন বেশ কয়েকটি সাধারণ সমস্যা সাধারণত সমস্যাটি ব্যাখ্যা করে। ধীর বা অসংলগ্ন স্থানান্তর প্রায়শই দূষিত তরলকে নির্দেশ করে যা স্পুলটিকে তার বোরে আটকে রাখতে দেয়। সিস্টেম ফিল্টার ডিফারেনশিয়াল প্রেসার ইন্ডিকেটর চেক করা আপনাকে বলে যে পরিস্রাবণ দূষণ তৈরির সাথে সামঞ্জস্যপূর্ণ কিনা। যদি ফিল্টারগুলি প্রতিস্থাপনের জন্য ওভারডিউ হয়ে থাকে তবে এটি আপনার প্রথম সমাধান।
বৈদ্যুতিক সমস্যাগুলি স্থানান্তর করতে সম্পূর্ণ ব্যর্থতা বা দুর্বল, দ্বিধাগ্রস্ত ভালভ ক্রিয়া হিসাবে দেখায়। ভালভ সংযোগকারীতে সরবরাহের ভোল্টেজ পরীক্ষা করুন যখন সোলেনয়েডকে শক্তিশালী করা উচিত। কম ভোল্টেজ সোলেনয়েড বল হ্রাস করে এবং প্রতিক্রিয়া ধীর করে দেয়। আলগা সংযোগকারী পিনগুলি মাঝে মাঝে অপারেশন তৈরি করে যা নির্ণয় করতে হতাশাজনক। বেশিরভাগ ভালভের মধ্যে নির্মিত দমন ডায়োডগুলি ছোট বা খোলা ব্যর্থ হতে পারে, যা সোলেনয়েড আচরণকে প্রভাবিত করে।
ভালভের পরিষেবা জীবনের উপর অভ্যন্তরীণ ফুটো বৃদ্ধির জন্য অবশেষে সীল প্রতিস্থাপন বা ভালভ বিনিময় প্রয়োজন। আপনি যদি লক্ষ্য করেন যে একটি হাইড্রোলিক সিলিন্ডার লোডের নিচে নিচের দিকে হেঁটে যাচ্ছে যখন ভালভের অবস্থান ধরে রাখা উচিত, অভ্যন্তরীণ ফুটো হওয়ার সম্ভাব্য কারণ। একটি বহিরাগত লোড-হোল্ডিং ভালভ ইনস্টল করা ভালভ প্রতিস্থাপনের চেয়ে সহজ সমাধান হতে পারে যদি ফুটো গুরুতর না হয়। ক্রিটিক্যাল পজিশন-হোল্ডিং অ্যাপ্লিকেশনের জন্য, বাহ্যিক চেক ভালভ বা পাইলট-চালিত চেক ভালভ দিকনির্দেশক ভালভের অবস্থা নির্বিশেষে ইতিবাচক লোড হোল্ডিং প্রদান করে।
ওয়েট-পিন সোলেনয়েড ডিজাইন একটি রক্ষণাবেক্ষণ সুবিধা প্রদান করে: আপনি সিস্টেমটি নিষ্কাশন না করে বা হাইড্রোলিক তরল না হারিয়ে কয়েলটি প্রতিস্থাপন করতে পারেন। শুধু বৈদ্যুতিক সংযোগ বিচ্ছিন্ন করুন, সোলেনয়েড সমাবেশটি খুলুন এবং কয়েলটি অদলবদল করুন। এই ফিল্ড-সার্ভিসিবিলিটি মেরামতের সময় ডাউনটাইম হ্রাস করে। প্রতিস্থাপন কয়েল অর্ডার করার সময়, ভোল্টেজ রেটিং এবং সংযোগকারীর ধরন উভয়ই আপনার ইনস্টলেশনের সাথে মেলে তা যাচাই করুন।
আকার এবং নির্বাচন বিবেচনা
সঠিক দিকনির্দেশক কন্ট্রোল ভালভ বেছে নেওয়ার জন্য আপনার আবেদনের প্রয়োজনীয়তার সাথে বিভিন্ন পরামিতি মিলানো জড়িত। চাপ দিয়ে শুরু করুন: আপনার সিস্টেম 350 বারের উপরে কাজ করলে, 4WE 6 E কাজ করবে না। আপনার অ্যাকচুয়েটর গতির প্রয়োজনীয়তার বিরুদ্ধে প্রবাহের ক্ষমতা পরীক্ষা করা দরকার। একটি 80 লিটার প্রতি মিনিটের ভালভ কাগজে পর্যাপ্ত বলে মনে হতে পারে, কিন্তু আপনি যদি সেই সীমার কাছাকাছি চলে যান, ভালভ জুড়ে চাপ কমে যায় এবং তাপ উত্পাদন একটি সমস্যা হয়ে দাঁড়ায়।
ডিউটি চক্র এবং স্যুইচিং ফ্রিকোয়েন্সি সম্পর্কে চিন্তা করুন। যে অ্যাপ্লিকেশনগুলি ক্রমাগত পরিবর্তন করে সেগুলি এসি সোলেনয়েডগুলি থেকে উপকৃত হয়, যা উচ্চ তাপ ভরের কারণে তাপকে ভালভাবে পরিচালনা করে। ডিসি সোলেনয়েডগুলি বিরতিহীন ডিউটির জন্য ভাল কাজ করে এবং দ্রুত প্রতিক্রিয়ার সময় অফার করে। যদি আপনার সিস্টেমকে গতি ছাড়াই বর্ধিত সময়ের জন্য অবস্থান ধরে রাখতে হয়, তাহলে ক্রমাগত সোলেনয়েড এনার্জাইজেশন দূর করতে ডিটেন্ট কনফিগারেশন নির্দিষ্ট করুন।
স্পুল প্রতীক কেন্দ্র অবস্থানে এবং প্রতিটি চরম অবস্থানে ভালভ ফাংশন নির্ধারণ করে। প্রতিটি পোর্ট সংযোগ কনফিগারেশন আপনার অ্যাকচুয়েটরের সাথে কী করে তা বোঝার জন্য জলবাহী পরিকল্পিত চিহ্নগুলি সাবধানে অধ্যয়ন করুন। প্রতীক E (সকল পোর্ট কেন্দ্রে অবরুদ্ধ) অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে আপনি বহিরাগত শক্তিকে প্রতিরোধ করতে অ্যাকুয়েটরদের থামাতে চান৷ কেন্দ্রে পি-টু-টি চিহ্ন বিনামূল্যে সঞ্চালন প্রদান করে যা নিষ্ক্রিয় সময়কালে তাপ উত্পাদন হ্রাস করে। আপনার কার্যকরী প্রয়োজনীয়তার সাথে মেলে এমন প্রতীক চয়ন করুন।
প্রতিযোগিতামূলক বিকল্প এবং ক্রস-রেফারেন্স

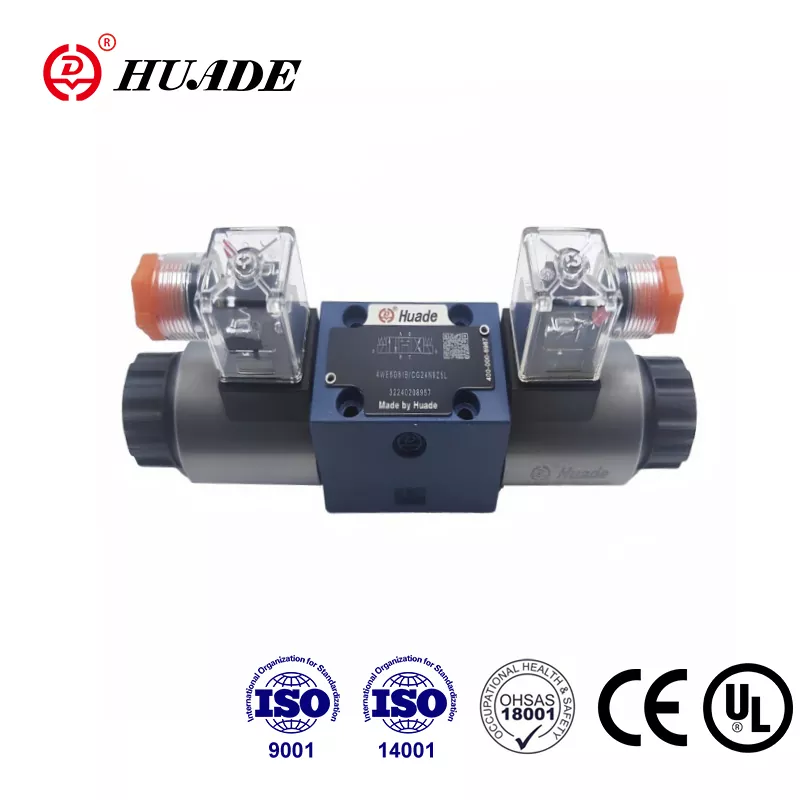

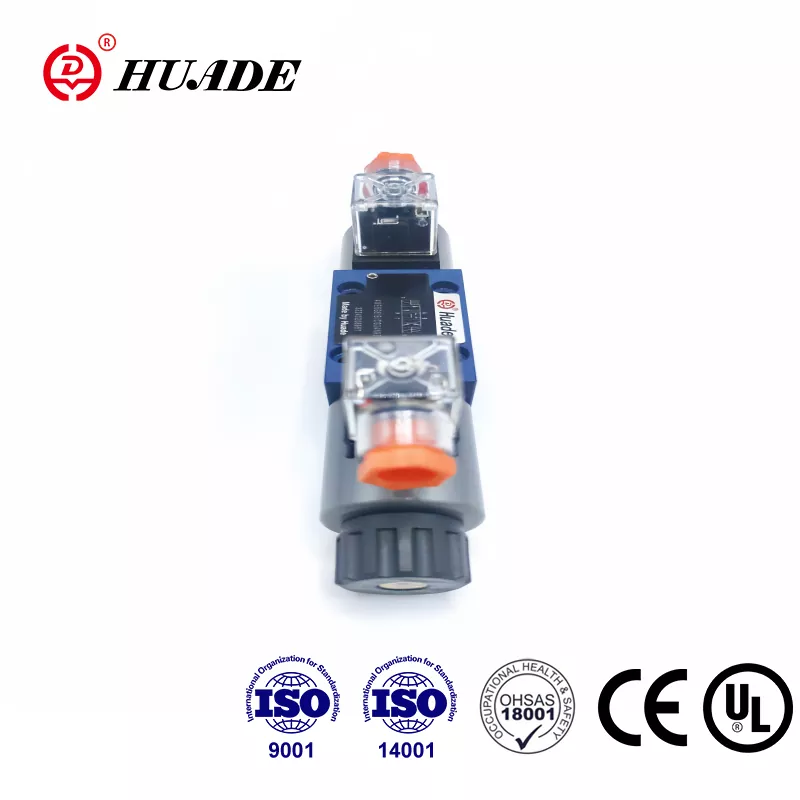

যদিও Rexroth 4WE 6 E একটি নেতৃস্থানীয় পণ্য, অন্যান্য নির্মাতারা কার্যকরীভাবে সমতুল্য ভালভ তৈরি করে। পার্কারের D1VW009CNT সিরিজ অনুরূপ চাপ এবং প্রবাহ রেটিং সহ সরাসরি প্রতিস্থাপন ক্ষমতা প্রদান করে। Vickers, এখন Eaton-এর অংশ, DG4V-3-8C সিরিজ তৈরি করে যা সরাসরি NG6 সাবপ্লেটে অদলবদল করে। Argo Hytos আরেকটি বিনিময়যোগ্য বিকল্প হিসেবে RPE3-063C11 প্রদান করে।
এই ক্রস-উৎপাদক সামঞ্জস্যতা ক্রয় বিভাগগুলিকে নমনীয়তা দেয়। যদি আপনার প্রাথমিক সরবরাহকারী দীর্ঘ লিড টাইম বা স্টক ঘাটতির সম্মুখীন হয়, তাহলে আপনার হাইড্রোলিক সিস্টেমকে পুনরায় ডিজাইন না করেই বিকল্পগুলি বিদ্যমান। এই নির্মাতাদের মধ্যে মূল্য প্রতিযোগিতা ক্রেতাদের উপকার করে, যদিও রেক্সরথের বিস্তৃত বিতরণ নেটওয়ার্ক এবং প্রযুক্তিগত সহায়তা প্রায়শই যে কোনও মূল্য প্রিমিয়ামকে ন্যায্যতা দেয়।
বিভিন্ন নির্মাতাদের থেকে ভালভ প্রতিস্থাপন করার সময়, স্পুল প্রতীকগুলি শুধুমাত্র নামমাত্র নয়, কার্যকরীভাবে মেলে তা যাচাই করুন। একজন প্রস্তুতকারক যাকে "সিম্বল ই" বলে তা অন্য নির্মাতার সংস্করণের চেয়ে সূক্ষ্মভাবে ভিন্ন পোর্ট সংযোগ থাকতে পারে। ক্রস-রেফারেন্স প্রতিস্থাপন চূড়ান্ত করার আগে প্রতিটি প্রস্তুতকারকের ক্যাটালগে বিশদ পোর্ট সংযোগ ডায়াগ্রাম পর্যালোচনা করুন।
মূল্য নির্ধারণ এবং সংগ্রহের কৌশল
4WE 6 E-এর বাজার মূল্য অঞ্চল, কনফিগারেশন এবং ক্রয়ের পরিমাণ অনুসারে পরিবর্তিত হয়। উত্তর আমেরিকায়, স্বতন্ত্রভাবে কেনা স্ট্যান্ডার্ড কনফিগারেশনের জন্য প্রায় $140 মূল্য আশা করুন। ভারতীয় বাজারগুলি ₹7,799 এবং ₹9,203 এর মধ্যে মূল্য প্রদর্শন করে, যেখানে মালয়েশিয়ার পরিবেশকদের তালিকা প্রায় RM196.50। এই বৈচিত্রগুলি স্থানীয় বন্টন খরচ, আমদানি শুল্ক এবং বাজার প্রতিযোগিতা প্রতিফলিত করে।
বেশিরভাগ ডিস্ট্রিবিউটরের কাছ থেকে ন্যূনতম অর্ডারের পরিমাণ এক টুকরো থেকে শুরু হয়, ছোট কেনাকাটাগুলিকে ব্যবহারিক করে তোলে। লিড টাইম সাধারণত স্ট্যান্ডার্ড কনফিগারেশনের জন্য সাত থেকে দশ দিন চলে, যদিও সাধারণ ভোল্টেজ এবং সিম্বল কম্বিনেশন প্রায়ই ডিস্ট্রিবিউটর স্টক থেকে পাঠানো হয়। ফ্যাক্টরি বিল্ড-টু-অর্ডারের প্রয়োজন হলে কম সাধারণ কনফিগারেশন কয়েক সপ্তাহ পর্যন্ত প্রসারিত হতে পারে।
রক্ষণাবেক্ষণ বিভাগের জন্য গুরুত্বপূর্ণ খুচরা জিনিসপত্রের ইনভেন্টরি পরিচালনা করে, অপ্রত্যাশিত ব্যর্থতার বিরুদ্ধে বীমা হিসাবে এক বা দুটি সাধারণভাবে ব্যবহৃত কনফিগারেশন মজুদ করার কথা বিবেচনা করুন। ভালভের দীর্ঘ পরিচর্যার অর্থ হল স্পেয়ারগুলি বছরের পর বছর তাকগুলিতে বসে থাকতে পারে, তবে একটি অতিরিক্ত মজুদ করার খরচ সরঞ্জাম ডাউনটাইম খরচের তুলনায় ন্যূনতম। আপনার সিস্টেম যদি অ-মানক তরল ব্যবহার করে তবে আপনার স্টকে FKM সিলের মতো বিশেষ কনফিগারেশন অন্তর্ভুক্ত রয়েছে তা নিশ্চিত করুন৷
চূড়ান্ত সুপারিশ
The Rexroth 4WE 6 E directional control valve delivers reliable performance in a compact, industry-standard package. এর 350 বার প্রেসার রেটিং এবং 80 লিটার প্রতি মিনিট প্রবাহ ক্ষমতা NG6 আকারের ক্লাসে শক্তিশালী ক্ষমতা প্রদান করে। ওয়েট-পিন সোলেনয়েড ডিজাইন পরিষেবাযোগ্যতার সাথে পারফরম্যান্সের ভারসাম্য বজায় রাখে এবং প্রমিত মাউন্টিং হাইড্রোলিক সিস্টেম জুড়ে বিস্তৃত সামঞ্জস্য নিশ্চিত করে।
এই ভালভগুলি নির্দিষ্ট করার বা রক্ষণাবেক্ষণ করার সময়, সবচেয়ে গুরুত্বপূর্ণ বিবরণগুলিতে মনোযোগ দিন। আপনার জলবাহী তরল রসায়নের সাথে সীলমোহরের উপকরণগুলিকে মেলান৷ Size the valve conservatively to avoid excessive pressure drop and heat generation. অবস্থান-ধারণকারী অ্যাপ্লিকেশনগুলিতে শক্তি সঞ্চয়ের জন্য ডিটেন্ট সংস্করণগুলি বিবেচনা করুন। সঠিক সার্কিট ডিজাইনের মাধ্যমে ডিফারেনশিয়াল সিলিন্ডারকে চাপের তীব্রতা থেকে রক্ষা করুন।
ভালভ কীভাবে কাজ করে, এর সীমাবদ্ধতাগুলি কী এবং এটি কীভাবে প্রতিযোগিতামূলক ল্যান্ডস্কেপের সাথে খাপ খায় তা বোঝা আপনাকে নির্বাচন, রক্ষণাবেক্ষণ এবং সমস্যা সমাধান সম্পর্কে আরও ভাল সিদ্ধান্ত নিতে সহায়তা করে। 4WE 6 E প্রতিটি অ্যাপ্লিকেশনের জন্য নিখুঁত নয়, তবে এর ডিজাইন খামের মধ্যে, এটি প্রমাণিত কর্মক্ষমতা প্রদান করে যা শিল্প জলবাহী জুড়ে এর ব্যাপক গ্রহণের ব্যাখ্যা করে।
