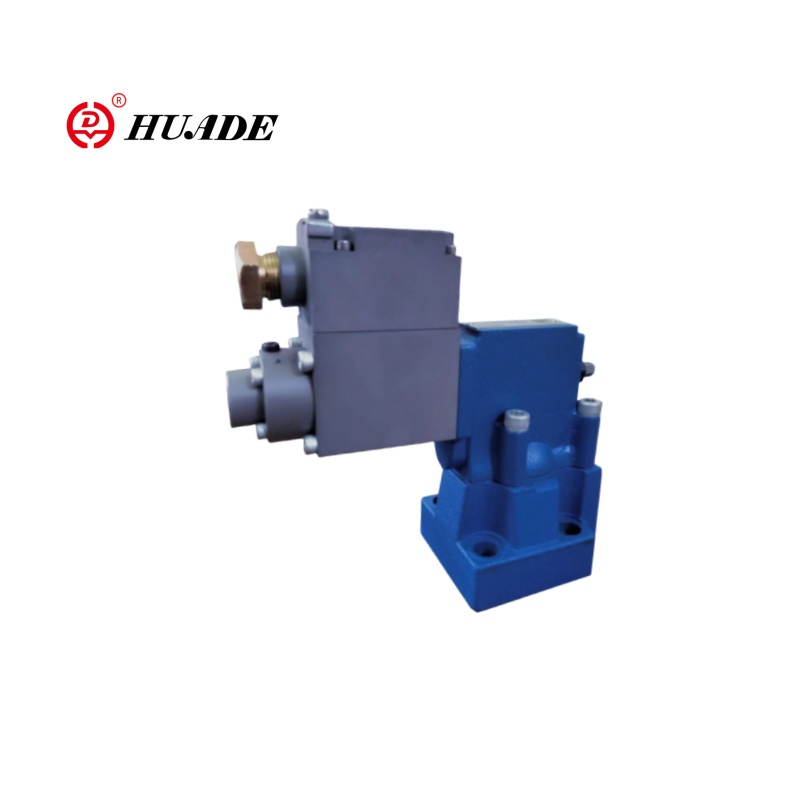

বিস্ফোরণ-প্রুফ রিলিফ ভালভ ডিবিই সিরিজটি একটি বৈদ্যুতিকভাবে নিয়ন্ত্রিত চাপ নিয়ন্ত্রণকারী ভালভকে জ্বলনযোগ্য এবং বিস্ফোরক পরিবেশের জন্য ডিজাইন করা ভালভ, যথাযথ আনুপাতিক চাপ নিয়ন্ত্রণ এবং নিরাপদ বিস্ফোরণ-প্রমাণ বৈশিষ্ট্য সহ। আনুপাতিক ত্রাণ ভালভ ডিবিইতে একটি অন্তর্নির্মিত যান্ত্রিক জরুরী ত্রাণ ফাংশন রয়েছে, যখন বিদ্যুৎ বন্ধ থাকে তখন স্বয়ংক্রিয়ভাবে নিরাপদ চাপে স্যুইচ করে। এবং ভালভ কোরে পরিধান-প্রতিরোধী লেপ পরিষেবা জীবন প্রসারিত করতে পারে।
| তরল | এনবিআর এবং এফকেএম সিলের জন্য উপযুক্ত খনিজ তেল |
| এফকেএম সিলের জন্য ফসফেট এস্টার | |
| তরল তাপমাত্রা পরিসীমা ℃ | -30 থেকে +80 (এনবিআর সিল) |
| -20 থেকে +80 (এফকেএম সিল) | |
| সান্দ্রতা পরিসীমা মিমি2/এস | 2.8 থেকে 380 |
| লিনিয়ারিটি | ± 3.5% |
| পুনরাবৃত্তিযোগ্যতা | ± ± 2% |
| বৈদ্যুতিক | |
| শক্তি উত্স | ডিসি |
| Min.solenoid কারেন্ট এমএ | 100 |
| সর্বোচ্চ.সোলোনয়েড কারেন্ট এমএ | 800 |
| কয়েল প্রতিরোধের | 19.5Ω এ 20 ℃, সর্বোচ্চ Warm মান: 28.8Ω |
| কাজের স্থিতি | অবিচ্ছিন্ন |
| সর্বোচ্চ। পরিবেশগত তাপমাত্রা | +50 ℃ |
| DIN 40 050 থেকে নিরোধক | আইপি 65 |
বৈশিষ্ট্য:
-সুব-প্লেট মাউন্টিং:
- ডিন 24 340 ফর্ম ই এবং আইএসও 6264 এ পোর্টিং প্যাটার্ন
- বহুগুণে ইনস্টলেশন জন্য
- 4 চাপ রেটিং
- সর্বোচ্চ চাপ সীমাবদ্ধতা, al চ্ছিক
- এম্প্লিফায়ার টাইপ ভিটি -2000 (অবশ্যই আলাদাভাবে অর্ডার করা উচিত)
আবেদন:
বিস্ফোরণ-প্রুফ প্রেসার রিলিফ ভালভ ডিবিই ড্রিলিং প্ল্যাটফর্ম ব্লাউট প্রতিরোধক (বিওপি), ডাউন গর্ত সরঞ্জাম, প্রাকৃতিক গ্যাস সংক্ষেপণ স্টেশন, খনির জলবাহী সমর্থন, ঝাল মেশিন, গ্যাস নিষ্কাশন সরঞ্জাম, গভীর সমুদ্রের ড্রিলিং সরঞ্জাম এবং বিস্ফোরণ-প্রমাণ ডেক যন্ত্রপাতিগুলির জন্য ব্যবহার করা যেতে পারে।
উদাহরণ:
বিস্ফোরণ-প্রুফ পিএলসি → বিস্ফোরণ-প্রমাণ আনুপাতিক পরিবর্ধক → ডিবিই ভালভ → হাইড্রোলিক অ্যাকুয়েটর
↑
বিস্ফোরণ-প্রমাণ চাপ সেন্সর (প্রতিক্রিয়া)
বিস্ফোরণ-প্রুফ প্রেসার রিলিফ ভালভ ডিবিই হ'ল পাইলট পরিচালিত চাপ ত্রাণ ভালভ। এটি বৈদ্যুতিক সংকেত দ্বারা হাইড্রোলিক সিস্টেমে ক্রমাগত চাপ সেট করতে ব্যবহৃত হয়।

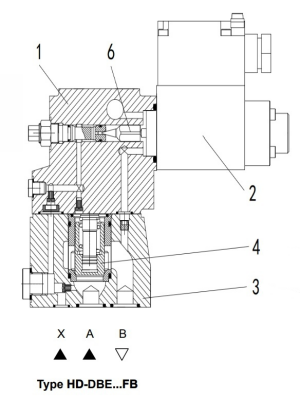

মূলত এই ভালভগুলিতে একটি পাইলট ভালভ (1) সমেত আনুপাতিক সোলেনয়েড (2) এবং প্রধান ভালভ (3) সহ প্রধান স্পুল সন্নিবেশ (4) থাকে।
টাইপ এইচডি-ডিবিই ... এফবি
চাপের সীমাটি বৈদ্যুতিক বর্তমান মানের সাথে সম্পর্কিত এবং আনুপাতিক সোলেনয়েড (2) দ্বারা সেট করা হয়। সিস্টেমের চাপটি প্রধান স্পুলে প্রয়োগ করা হয় (4)। একই সময়ে পাইলট ভালভ (1) এ মূল স্পুল (4) এর স্প্রিং লোড সাইড এবং পাইলট পপেট (6) এর মাধ্যমে অরফিস (5) এর জন্য চাপ প্রয়োগ করা হয়। যদি জলবাহী শক্তি সোলেনয়েড বল ছাড়িয়ে যায় তবে পাইলট পপেট (6) খোলে। পাইলট তরলটি ট্যাঙ্কে ফিরে প্রবাহিত হতে পারে এবং ওরিফিস প্রভাবগুলির কারণে চাপ ড্রপকে মূল স্পুল (4) দ্বারা প্রভাবিত করে। তারপরে মেইন স্পুল (4) পাম্প থেকে ট্যাঙ্কে চ্যানেলটি খুলবে।

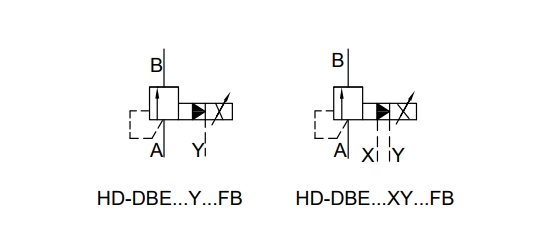

প্রতীক বিস্ফোরণ-প্রমাণ চাপ ত্রাণ ভালভ ডিবিই
