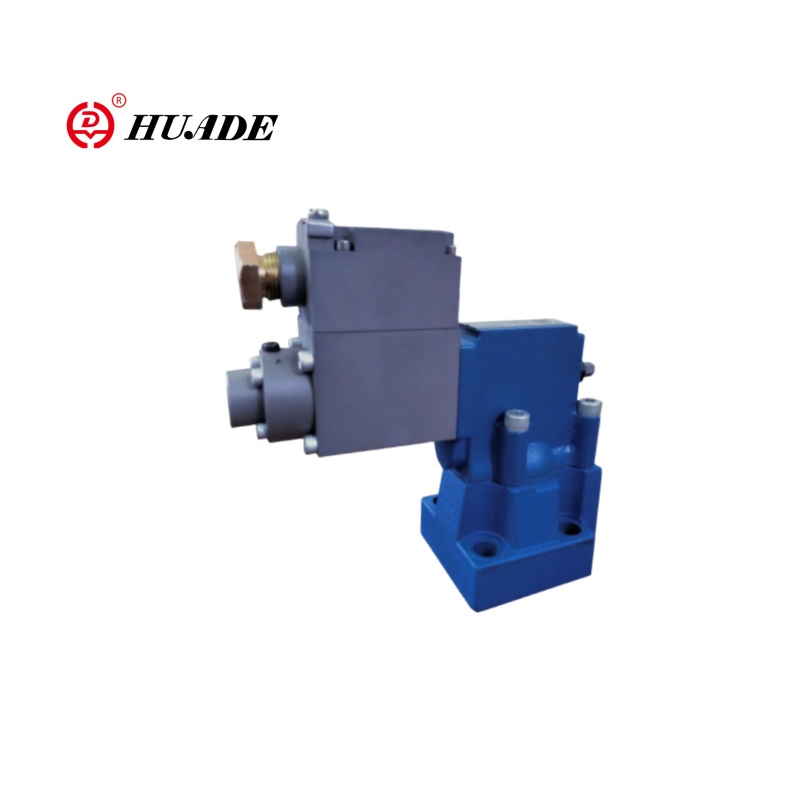

বিস্ফোরণ-প্রুফ প্রেসার রিলিফ ভালভ ডিবিইর সাথে তুলনা করে, ভালভ ডিবিএম সিরিজ উচ্চ গতিশীল প্রতিক্রিয়া এবং বুদ্ধিমান প্রয়োজনীয়তার সাথে দৃশ্যের জন্য আরও উপযুক্ত। ওয়ার্কিং প্রেসার রেঞ্জ 50 ~ 315 বার, 600 এল/মিনিট পর্যন্ত প্রবাহের হার (ডিবিএম 32 মডেল)। ওয়ার্কিং ভোল্টেজটি ডিসি 24 ভি। বিস্ফোরণ-প্রুফ প্রেসার রিলিফ ভালভ ডিবিএম একটি intet াকনাযুক্ত সংহত ডিজিটাল এম্প্লিফায়ার (ওবিই মডিউল), সরলীকৃত ওয়্যারিং এবং একটি প্লাগ-ইন ভালভ কোর কাঠামো সহ একটি সংহত নকশা গ্রহণ করে, তাই রক্ষণাবেক্ষণের জন্য পাইপলাইনটি বিচ্ছিন্ন করার দরকার নেই।
| তরল | এনবিআর এবং এফকেএম সিলের জন্য উপযুক্ত খনিজ তেল |
| এফকেএম সিলের জন্য ফসফেট এস্টার | |
| তরল তাপমাত্রা পরিসীমা ℃ | -30 থেকে +80 (এনবিআর সিল) |
| -20 থেকে +80 (এফকেএম সিল) | |
| সান্দ্রতা পরিসীমা মিমি2/এস | 2.8 থেকে 380 |
| লিনিয়ারিটি | ± 3.5% |
| পুনরাবৃত্তিযোগ্যতা | ± ± 2% |
| বৈদ্যুতিক | |
| শক্তি উত্স | ডিসি |
| Min.solenoid কারেন্ট এমএ | 100 |
| সর্বোচ্চ.সোলোনয়েড কারেন্ট এমএ | 800 |
| কয়েল প্রতিরোধের | 19.5Ω এ 20 ℃, সর্বোচ্চ Warm মান: 28.8Ω |
| কাজের স্থিতি | অবিচ্ছিন্ন |
| সর্বোচ্চ। পরিবেশগত তাপমাত্রা | +50 ℃ |
| DIN 40 050 থেকে নিরোধক | আইপি 65 |
বৈশিষ্ট্য:
-সুব-প্লেট মাউন্টিং:
- ডিন 24 340 ফর্ম ই এবং আইএসও 6264 এ পোর্টিং প্যাটার্ন
- বহুগুণে ইনস্টলেশন জন্য
- 4 চাপ রেটিং
- সর্বোচ্চ চাপ সীমাবদ্ধতা, al চ্ছিক
- এম্প্লিফায়ার টাইপ ভিটি -2000 (অবশ্যই আলাদাভাবে অর্ডার করা উচিত)
আবেদন:
বিস্ফোরণ-প্রুফ প্রেসার রিলিফ ভালভ ডিবিএম তেল ও গ্যাস শিল্প, রাসায়নিক এবং ওষুধের বিস্ফোরণ-প্রমাণ সিস্টেম, কয়লা খনি এবং ভূগর্ভস্থ সরঞ্জাম, জাহাজ এবং সামুদ্রিক ইঞ্জিনিয়ারিংয়ে ব্যাপকভাবে ব্যবহৃত হয়।
উদাহরণ:
বিস্ফোরণ-প্রুফ পিএলসি → ডিবিএম ভালভ (ইন্টিগ্রেটেড ওবিই পরিবর্ধক) → বিস্ফোরণ-প্রমাণ চাপ সেন্সর
↓
প্রোফিবাস-ডিপি বাস
বিস্ফোরণ-প্রুফ প্রেসার রিলিফ ভালভ ডিবিএম হ'ল পাইলট পরিচালিত চাপ ত্রাণ ভালভ। এটি বৈদ্যুতিক সংকেত দ্বারা হাইড্রোলিক সিস্টেমে ক্রমাগত চাপ সেট করতে ব্যবহৃত হয়।
মূলত এই ভালভগুলিতে একটি পাইলট ভালভ (1) সমেত আনুপাতিক সোলেনয়েড (2) এবং প্রধান ভালভ (3) সহ প্রধান স্পুল সন্নিবেশ (4) থাকে।
টাইপ এইচডি-ডিবিই ... এফবি
চাপের সীমাটি বৈদ্যুতিক বর্তমান মানের সাথে সম্পর্কিত এবং আনুপাতিক সোলেনয়েড (2) দ্বারা সেট করা হয়। সিস্টেমের চাপটি প্রধান স্পুলে প্রয়োগ করা হয় (4)। একই সময়ে পাইলট ভালভ (1) এ মূল স্পুল (4) এর স্প্রিং লোড সাইড এবং পাইলট পপেট (6) এর মাধ্যমে অরফিস (5) এর জন্য চাপ প্রয়োগ করা হয়। যদি জলবাহী শক্তি সোলেনয়েড বল ছাড়িয়ে যায় তবে পাইলট পপেট (6) খোলে। পাইলট তরলটি ট্যাঙ্কে ফিরে প্রবাহিত হতে পারে এবং ওরিফিস প্রভাবগুলির কারণে চাপ ড্রপকে মূল স্পুল (4) দ্বারা প্রভাবিত করে। তারপরে মেইন স্পুল (4) পাম্প থেকে ট্যাঙ্কে চ্যানেলটি খুলবে।
টাইপ এইচডি-ডিবিইএম ... এফবি
Oction চ্ছিকভাবে ভালভ সর্বাধিক চাপ সুরক্ষার জন্য (অতিরিক্ত চাপ সুরক্ষা) জন্য একটি অতিরিক্ত বসন্ত লোড পাইলট কন্ট্রোল ভালভ (7) সরবরাহ করা যেতে পারে।

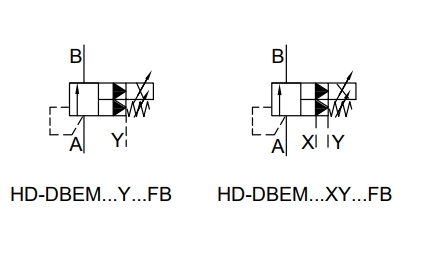

প্রতীক বিস্ফোরণ-প্রমাণ চাপ ত্রাণ ভালভ ডিবিইএম
