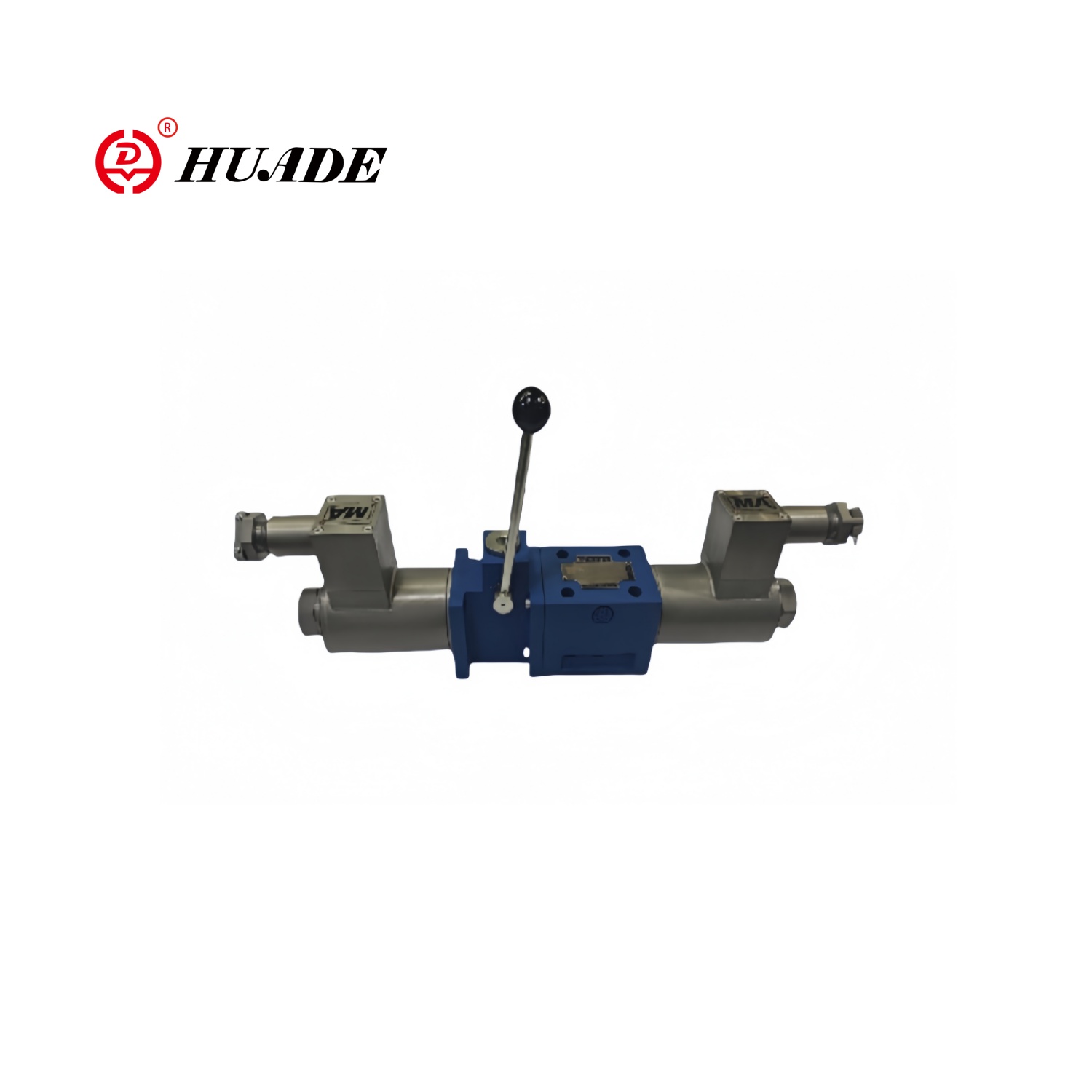

হ্যান্ডেল 4WEM10 সহ বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভ

জরুরী হ্যান্ডেল 4WEM10 সহ বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভ একটি শিল্প ভালভ যা বিশেষত জ্বলনযোগ্য এবং বিস্ফোরক পরিবেশের জন্য ডিজাইন করা হয়েছে। সোলেনয়েড ভালভ 4WEM10 এর সাধারণ ভোল্টেজটি 24 ভিডিসি বা 220vac হয় এবং বিস্ফোরণ-প্রমাণ কয়েলটি অবশ্যই সাইটে বিদ্যুৎ সরবরাহের সাথে মেলে। যখন স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যর্থ হয়, জরুরী হ্যান্ডেলটি ফুটো বা বিস্ফোরণ রোধ করতে দ্রুত কেটে বা ভালভ খুলতে পারে।

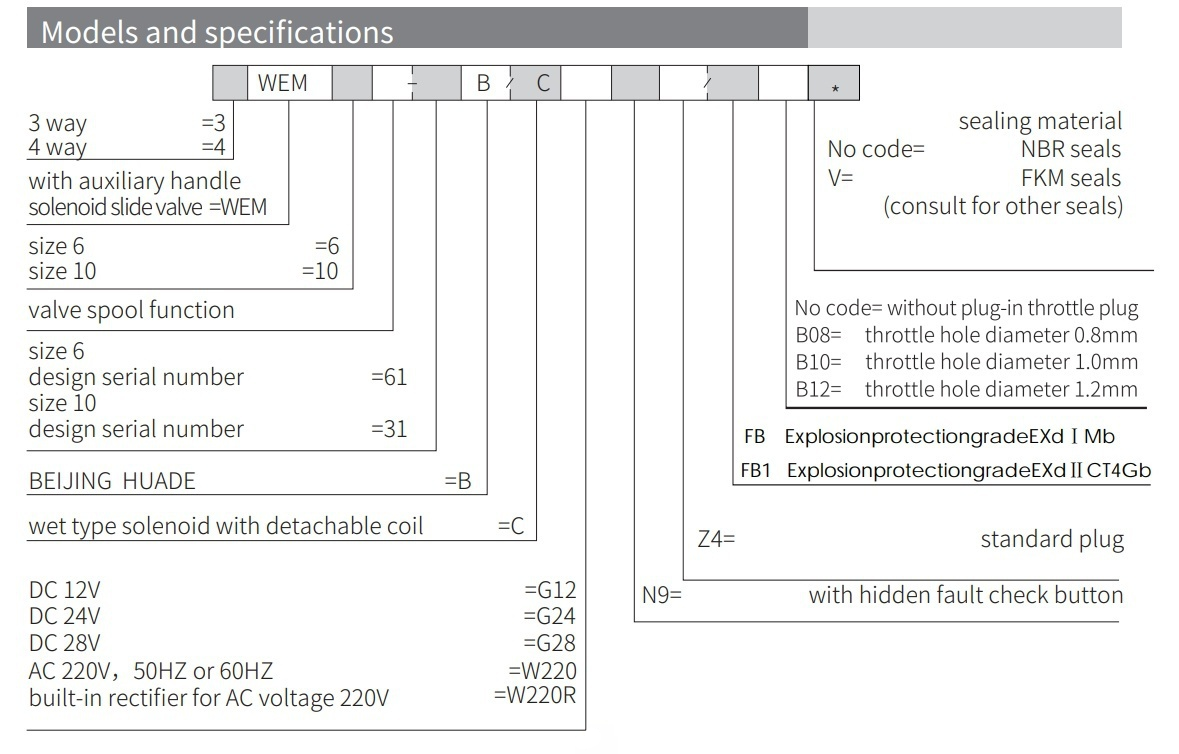

হ্যান্ডেল 4WEM10 সহ বিস্ফোরণ-প্রমাণ সোলেনয়েড ভালভের পণ্য প্যারামিটার

হ্যান্ডেল 4WEM10 সহ বিস্ফোরণ-প্রমাণ সোলেনয়েড ভালভের পণ্য বৈশিষ্ট্য এবং প্রয়োগ

বৈশিষ্ট্য:

▶ আকার 6 থেকে 10

▶ সর্বাধিক কাজের চাপ 350 বার

▶ সর্বাধিক কার্যকারী প্রবাহের হার 120 এল/মিনিট

Sol সোলেনয়েড এবং ম্যানুয়াল দ্বারা নিয়ন্ত্রিত প্রবাহের খোলার, সমাপ্তি এবং দিক

▶ বিচ্ছিন্নযোগ্য কয়েল সহ ভেজা পিন সোলেনয়েড

▶ সোলেনয়েড 90 ° ঘোরাতে পারে

▶ সাবপ্লেট মাউন্টিং

আবেদন:

জরুরী হ্যান্ডেল সহ সোলেনয়েড দিকনির্দেশক ভালভ 4WEM10 শোধনাগার এবং রাসায়নিক উদ্ভিদের পাইপলাইন সিস্টেম, গ্যাস বিতরণ স্টেশন, এলএনজি স্টোরেজ ট্যাঙ্কগুলির আমদানি ও রফতানি পাইপলাইন, কয়লা খনি গ্যাস নিষ্কাশন সিস্টেম এবং ভূগর্ভস্থ ভেন্টিলেশন পাইপলাইনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

হ্যান্ডেল 4WEM10 সহ বিস্ফোরণ-প্রমাণ সোলেনয়েড ভালভের বিভাগ এবং প্রতীক

ডাব্লুইইএমএম টাইপের দিকনির্দেশক ভালভটি সোলেনয়েড এবং অপারেটিং হ্যান্ডেল দ্বারা পরিচালিত একটি দিকনির্দেশক স্পুল ভালভ। এটি তরল প্রবাহের খোলার, সমাপ্তি এবং প্রবাহের দিক নিয়ন্ত্রণ করে।

হ্যান্ডেল 4WEM10 সহ বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভ মূলত একটি ভালভ বডি (1), এক বা দুটি সোলেনয়েড (2), একটি ভালভ স্পুল (3), একটি রিসেট স্প্রিং (4) এবং একটি ম্যানুয়াল নিয়ন্ত্রণ ডিভাইস দ্বারা গঠিত।

সোলেনয়েড অপারেশন:

যখন কোনও শক্তি নেই, ভালভ স্পুল (3) রিটার্ন বসন্তের ক্রিয়াকলাপের অধীনে নিরপেক্ষ বা মূল অবস্থানে থাকে। যখন সোলোনয়েডের শক্তি (2) ভালভ স্পুল (3) এ কাজ করে, তখন এটি বিশ্রামের অবস্থান থেকে টার্মিনাল অবস্থানে ঠেলে দেওয়া হয়। এইভাবে, চাপ তেল পি থেকে এ এবং বি থেকে টি, বা পি থেকে বি এবং এ থেকে টি পর্যন্ত পরিচালিত হয় so

সহায়ক হ্যান্ডেল অপারেশন:

যখন সোলেনয়েডটি উত্সাহিত হয় না, তখন ভালভ স্পুল (3) সহায়ক হ্যান্ডেলটি পরিচালনা করে সরানো যেতে পারে। সহায়ক হ্যান্ডেল (5) ডানদিকে ঘুরুন, যাতে অপারেটিং ফোর্সটি ঘোরানো শ্যাফ্টের (6) দিয়ে যায়। বল ভালভ কোর (7) এবং গাইড স্লিভ (8) ভালভ স্পুল (3) এ কাজ করে, যার ফলে এটি বাম দিকে সরে যায়। যখন সহায়ক হ্যান্ডেল (5)। শূন্য অবস্থানে ফিরে আসার সময়, ভালভ স্পুল (3) রিটার্ন স্প্রিংয়ের ক্রিয়াকলাপের অধীনে মূল অবস্থানে ফিরে আসে (9)।

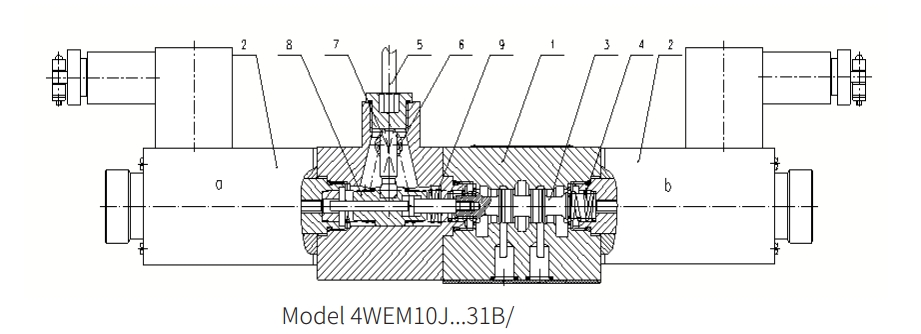

কাঠামো হ্যান্ডেল 4WEM10 সহ বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভ

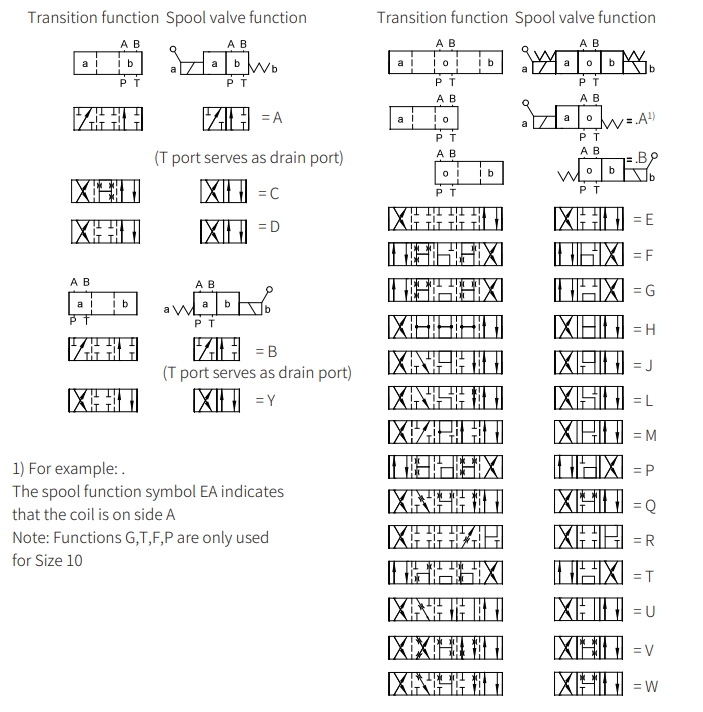

প্রতীক হ্যান্ডেল 4WEM10 সহ বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভ
