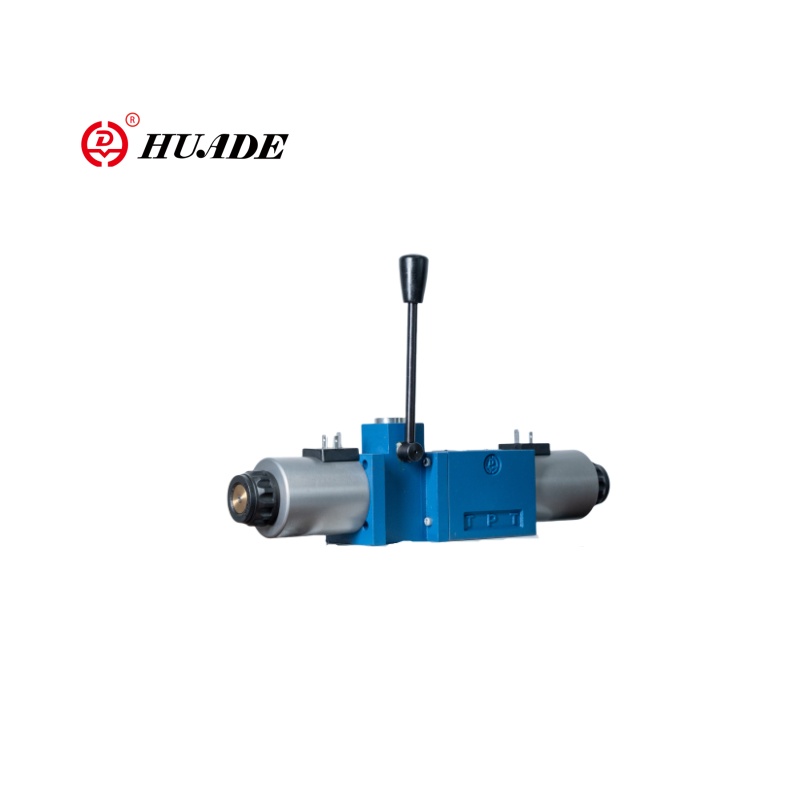

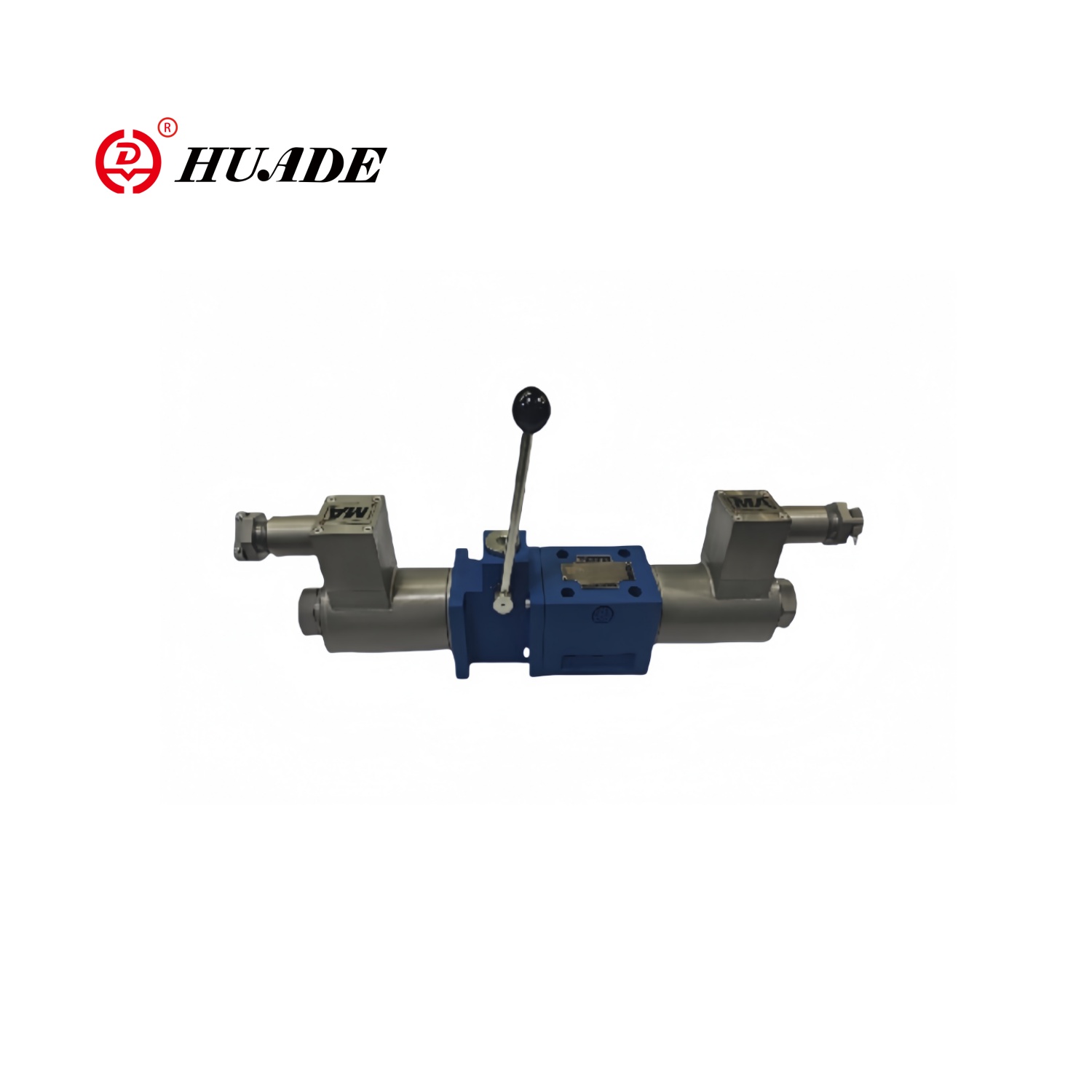

হ্যান্ডেল 4 ওয়েম 6 সহ বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভ

হ্যান্ডেল 4 ওয়েম 6 সহ বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভ একটি দ্বৈত-ফাংশন দিকনির্দেশক নিয়ন্ত্রণ ভালভ উভয়ই সোলেনয়েড নিয়ন্ত্রণ এবং ম্যানুয়াল জরুরী অপারেশন সহ। বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভ 4WEM6 শিল্প জলবাহী এবং বায়ুসংক্রান্ত সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য নির্ভরযোগ্য দিকনির্দেশক নিয়ন্ত্রণ এবং জরুরী ত্রুটি হ্যান্ডলিংয়ের প্রয়োজন হয়।

হ্যান্ডেল সহ বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভ 4WEM6 স্টেইনলেস স্টিল বা কপার অ্যালো ভালভ বডি গ্রহণ করে, যা জারা-প্রতিরোধী এবং উচ্চ-চাপ-প্রতিরোধী। যখন ব্যবহার হয়, বিদ্যুৎ ব্যর্থতা, কয়েল ব্যর্থতা বা স্বয়ংক্রিয় সিস্টেম ব্যর্থতার ক্ষেত্রে, ভালভটি সিস্টেমের সুরক্ষা নিশ্চিত করার জন্য হ্যান্ডেল দ্বারা সরাসরি যান্ত্রিকভাবে পরিচালিত হতে পারে।

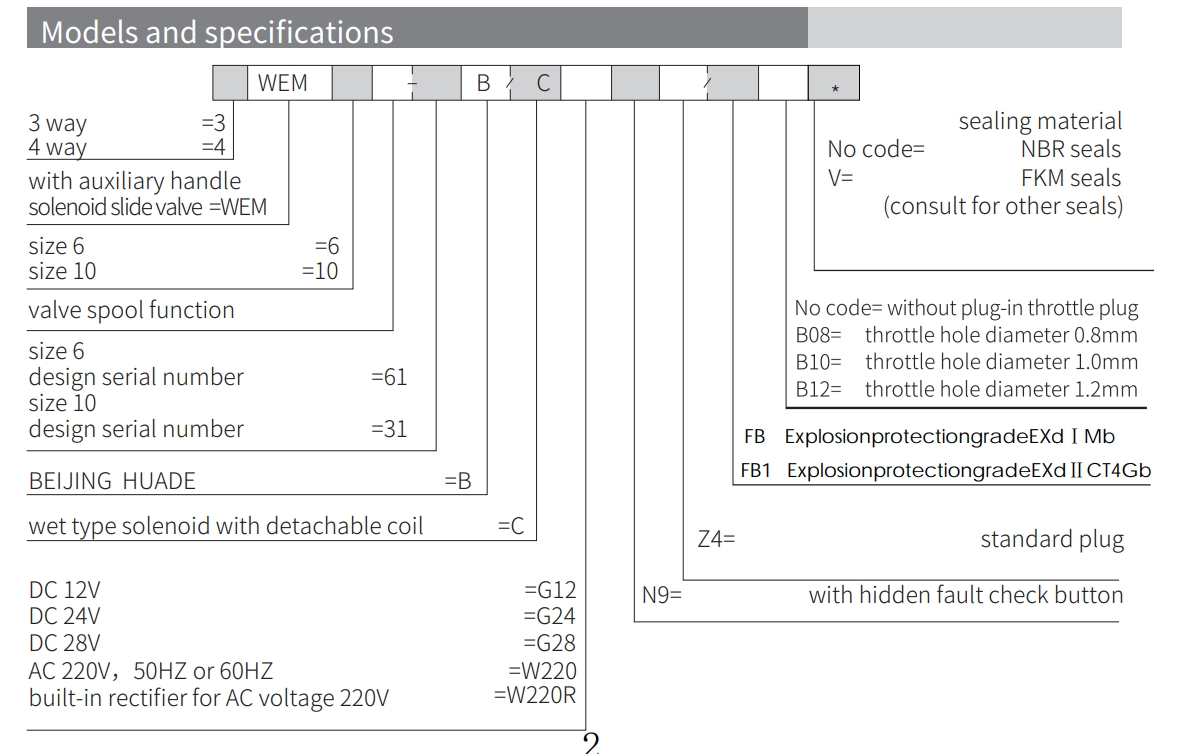

হ্যান্ডেল 4 ওয়েম 6 সহ বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভের পণ্য প্যারামিটার

হ্যান্ডেল 4 ওয়েম 6 সহ বিস্ফোরণ-প্রমাণ সোলেনয়েড ভালভের পণ্য বৈশিষ্ট্য এবং প্রয়োগ

বৈশিষ্ট্য:

Sol সোলেনয়েড এবং ম্যানুয়াল দ্বারা নিয়ন্ত্রিত প্রবাহের খোলার, সমাপ্তি এবং দিক

▶ বিচ্ছিন্নযোগ্য কয়েল সহ ভেজা পিন সোলেনয়েড

▶ সোলেনয়েড 90 ° ঘোরাতে পারে

▶ সাবপ্লেট মাউন্টিং

আবেদন:

হ্যান্ডেল সহ 4WEM6 বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভ পেট্রোকেমিক্যাল, প্রাকৃতিক গ্যাস এবং জ্বালানী গ্যাস, ফার্মাসিউটিক্যাল এবং লেপ, খনির এবং ধূলিকণা পরিবেশ, সামরিক এবং মহাকাশ শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

হ্যান্ডেল 4 ওয়েম 6 সহ বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভের বিভাগ এবং প্রতীক

ডাব্লুইইএমএম টাইপের দিকনির্দেশক ভালভটি সোলেনয়েড এবং অপারেটিং হ্যান্ডেল দ্বারা পরিচালিত একটি দিকনির্দেশক স্পুল ভালভ। এটি তরল প্রবাহের খোলার, সমাপ্তি এবং প্রবাহের দিক নিয়ন্ত্রণ করে।

এটি মূলত একটি ভালভ বডি (1), এক বা দুটি সোলেনয়েড (2), একটি ভালভ স্পুল (3), একটি রিসেট স্প্রিং (4) এবং একটি ম্যানুয়াল নিয়ন্ত্রণ ডিভাইস দ্বারা গঠিত।

সোলেনয়েড অপারেশন:

যখন কোনও শক্তি নেই, ভালভ স্পুল (3) রিটার্ন বসন্তের ক্রিয়াকলাপের অধীনে নিরপেক্ষ বা মূল অবস্থানে থাকে। যখন সোলোনয়েডের শক্তি (2) ভালভ স্পুল (3) এ কাজ করে, তখন এটি বিশ্রামের অবস্থান থেকে টার্মিনাল অবস্থানে ঠেলে দেওয়া হয়। এইভাবে, চাপ তেল পি থেকে এ এবং বি থেকে টি, বা পি থেকে বি এবং এ থেকে টি পর্যন্ত পরিচালিত হয় so

সহায়ক হ্যান্ডেল অপারেশন:

যখন সোলেনয়েডটি উত্সাহিত হয় না, তখন ভালভ স্পুল (3) সহায়ক হ্যান্ডেলটি পরিচালনা করে সরানো যেতে পারে। সহায়ক হ্যান্ডেল (5) ডানদিকে ঘুরুন, যাতে অপারেটিং ফোর্সটি ঘোরানো শ্যাফ্টের (6) দিয়ে যায়। বল ভালভ কোর (7) এবং গাইড স্লিভ (8) ভালভ স্পুল (3) এ কাজ করে, যার ফলে এটি বাম দিকে সরে যায়। যখন সহায়ক হ্যান্ডেল (5)। শূন্য অবস্থানে ফিরে আসার সময়, ভালভ স্পুল (3) রিটার্ন স্প্রিংয়ের ক্রিয়াকলাপের অধীনে মূল অবস্থানে ফিরে আসে (9)।

কাঠামো হ্যান্ডেল 4 ওয়েম 6 সহ বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভ

প্রতীক হ্যান্ডেল 4 ওয়েম 6 সহ বিস্ফোরণ-প্রমাণ সোলোনয়েড ভালভ
