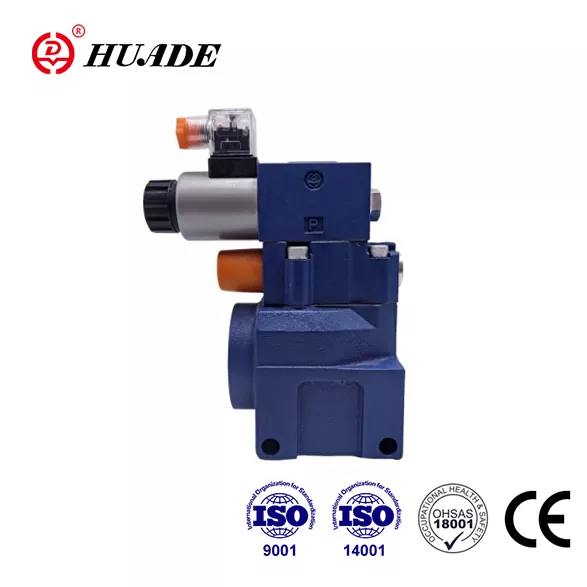

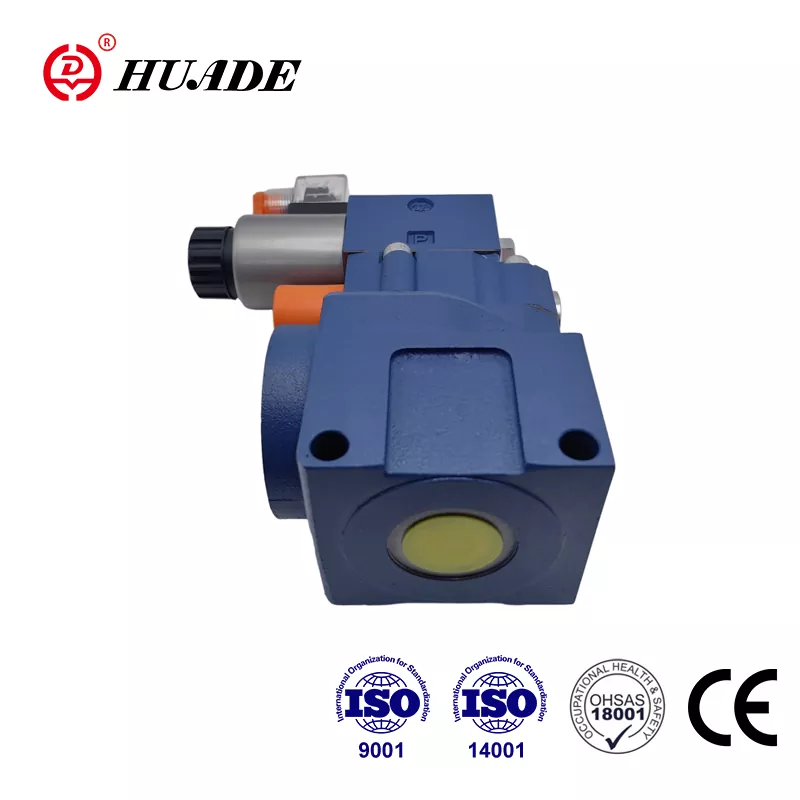

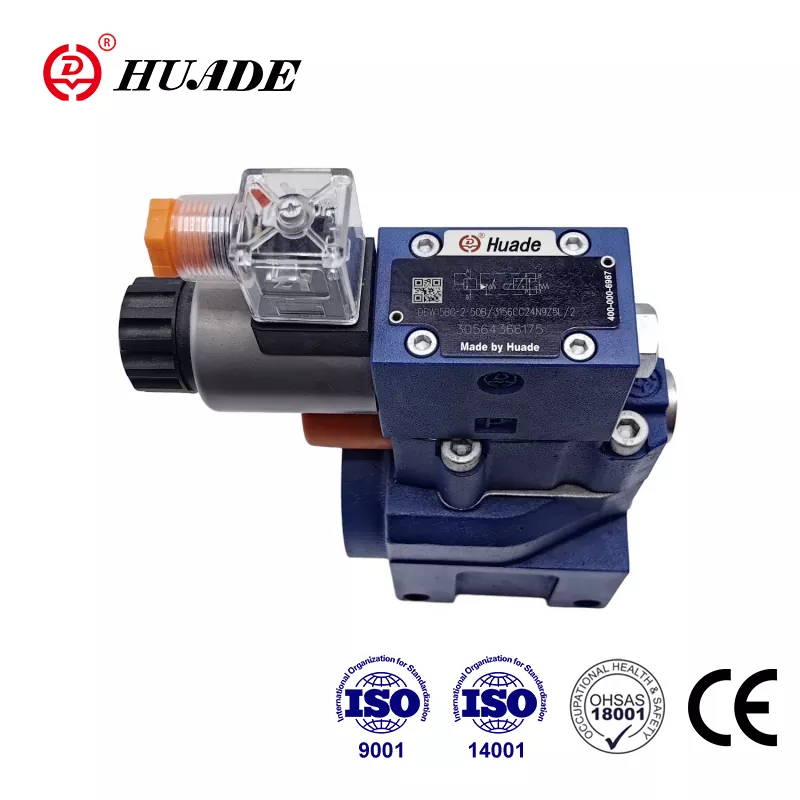

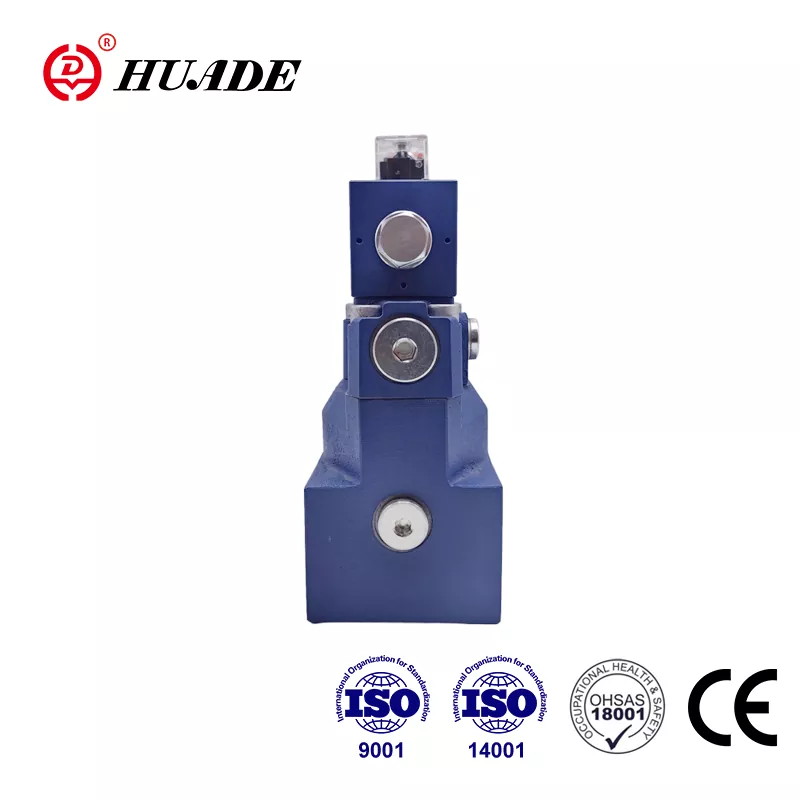

Huade® প্রেসার রিলিফ ভালভ DBW 10 অন্যান্য অনুরূপ পণ্যের তুলনায় আরও টেকসই। কারণ হল যে Huade Hydraulic Rexroth এর সাথে দুটি দীর্ঘমেয়াদী সহযোগিতা করেছে। টাইপ DBW 10 Rexroth দ্বারা দেওয়া একই সিরিজের ভালভ প্রতিস্থাপন করতে পারে। জলবাহী পণ্য সরবরাহ করার জন্য, কারখানাটি সারা বিশ্ব থেকে 750 উন্নত উত্পাদন সরঞ্জাম চালু করেছে। কারখানাটি পণ্যগুলির ব্যবহারিকতার দিকে আরও মনোযোগ দেয় এবং গ্রাহকদের সাশ্রয়ী মূল্যের জলবাহী ভালভ সরবরাহ করতে প্রতিশ্রুতিবদ্ধ। কারখানার সমস্ত শাখা ISO9001, ISO14001 এবং OH SAS18001 পাস করেছে। Huade® ব্র্যান্ডের চীনে উচ্চ খ্যাতি রয়েছে। নির্ভরযোগ্য গুণমান এবং স্থিতিশীল কর্মক্ষমতার কারণে, Huade® চাপ ভালভ ব্যাপকভাবে প্রকৌশল এবং নির্মাণ যন্ত্রপাতি এবং সামরিক শিল্প এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
|
সাধারণ |
|||||||
|
ইনস্টলেশন |
ঐচ্ছিক |
||||||
|
ওজন |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
সাবপ্লেট |
ডিবি (কেজি) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (কেজি) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
ডিবিসি (কেজি) |
1.2 (টাইপ DBW 1.2Kg যোগ করুন |
||||||
|
DBC10 বা 30 (কেজি) |
1.5 (DBWC10 বা 30 যোগ করুন 1.2Kg) |
||||||
|
থ্রেডেড |
ডিবি..জি. (কেজি) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G (কেজি) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
দিকনির্দেশক ভালভের জন্য প্রযুক্তিগত তথ্য |
WE6 দেখুন.../... |
||||||
|
হাইড্রোলিক প্রযুক্তিগত তথ্য |
|||||||
|
A.B বন্দরে সর্বোচ্চ অপারেটিং চাপ X (MPa) |
35.0 পর্যন্ত |
||||||
|
সর্বাধিক পিছনে চাপ |
ডিবি (এমপিএ) |
31.5 পর্যন্ত |
|||||
|
DBW.6A. (স্ট্যান্ডার্ড সোলেনয়েড) (MPa) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B.(উচ্চ শক্তির সোলেনয়েড) (MPa) |
AC(DC) 16.0 |
||||||
|
সেটেবল চাপ |
সর্বনিম্ন (MPa) |
প্রবাহ নির্ভর (বৈশিষ্ট্যগত বক্ররেখা দেখুন) |
|||||
|
সর্বোচ্চ (MPa) |
সর্বোচ্চ 5.0, 10.0, 20.0, 31.5, 35.0 |
||||||
|
সর্বোচ্চ প্রবাহ |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
সাবপ্লেট মাউন্ট করা (লি/মিনিট) |
250 |
- |
500 |
- |
650 |
||
|
থ্রেডেড সংযোগ (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
চাপ তরল |
খনিজ তেল (এনবিআর সিলের জন্য) বা ফসফেট এস্টার (এফপিএম সিলের জন্য) |
||||||
|
চাপ তরল তাপমাত্রা পরিসীমা (℃) |
-30 থেকে +80 |
||||||
|
সান্দ্রতা পরিসীমা (মিমি ²/সেকেন্ড) |
10 থেকে 800 |
||||||
|
দূষণ ডিগ্রী |
NAS 1638 ক্লাস 9। |
||||||
বৈশিষ্ট্য:
▶ সাবপ্লেট মাউন্ট করা
▶ DIN 24 340, ফর্ম E, ISO 6264 এবং CETOP - RP 121H-এ পোর্টিং প্যাটার্ন
▶ পাইপ সংযোগ
▶ সংযোগ ঢোকান
▶ তিনটি সমন্বয় উপাদান:
. রোটারি গাঁট
. হেক্স। প্রতিরক্ষামূলক টুপি সঙ্গে মাথা স্ক্রু
. স্কেল সঙ্গে লকযোগ্য ঘূর্ণমান গাঁট
▶ বিল্ট-ইন দিকনির্দেশক স্পুল ভালভের মাধ্যমে সোলেনয়েড চালিত আনলোডিং
আবেদন:
প্রেসার রিলিফ ভালভ ডিবিডব্লিউ 10 নিয়ন্ত্রণ চাপের সীমাবদ্ধতা এবং সোলেনয়েড অ্যাকচুয়েটেড আনলোডিংয়ের জন্য ব্যবহৃত হয়।
সাধারণ
DBW চাপ ভালভ হল পাইলট চালিত চাপ ত্রাণ ভালভ.
চাপ ত্রাণ ভালভ (DB) প্রধানত প্রধান ভালভ (1) প্রধান স্পুল সমাবেশ সহ (3) এবং চাপ সমন্বয় উপাদান সহ পাইলট পরিচালিত ভালভ (2) নিয়ে গঠিত।
চাপ ত্রাণ ভালভ প্রকার DB
A পোর্টে উপস্থিত চাপ প্রধান স্পুল (3) এর উপর কাজ করে। একই সময়ে কন্ট্রোল লাইন (6) এবং (7) এর মাধ্যমে চাপ প্রয়োগ করা হয়, যা মূল স্পুল (3) এর স্প্রিং লোডড সাইডে (3) এবং বলের (8) উপর অরিফিস (4) এবং (5) দিয়ে লাগানো হয়। ) পাইলট কন্ট্রোল ভালভের মধ্যে (2)। যদি পোর্ট A-তে চাপ স্প্রিং (9) এ সেট করা ভালভকে ছাড়িয়ে যায়, বল (8) স্প্রিং (9) এর বিপরীতে খোলে।
এর জন্য সংকেতটি অভ্যন্তরীণভাবে আসে কন্ট্রোল লাইন (10) এবং (6) পোর্ট A থেকে। প্রধান স্পুল (3) এর স্প্রিং লোড সাইডের চাপের তরল এখন কন্ট্রোল লাইন (7), অরিফিস বোর (11) দিয়ে প্রবাহিত হয় ) এবং বল (8) স্প্রিং চেম্বারে (12)। DB...50B/...এটি অভ্যন্তরীণভাবে কন্ট্রোল লাইন(13) দিয়ে ট্যাঙ্কে প্রবাহিত হয়, অথবা DB..50/..Y..বহিরাগতভাবে কন্ট্রোল লাইন (14) টাইপ করে। মূল স্পুল (3) এ অরিফিস (4) এবং (5) একটি চাপ কমে যাওয়ার কারণে, পোর্ট A থেকে পোর্ট B এর সংযোগ খোলা থাকে। এখন চাপের তরল সেট অপারেটিং চাপ বজায় রাখার সময় পোর্ট A থেকে পোর্ট B তে প্রবাহিত হয়।
প্রেসার রিলিফ ভালভটি "X" (15) পোর্টের মাধ্যমে একটি ভিন্ন চাপে (দ্বিতীয় চাপ পর্যায়) আনলোড বা সুইচ ওভার করা যেতে পারে।
চাপ ত্রাণ ভালভ টাইপ DBW
এই ভালভের কাজটি মূলত ভালভ টাইপ ডিবি এর মতোই
তবে মূল স্পুল (3) এ আনলোডিং বিল্ট-ইন দিকনির্দেশক ভালভ (16) কার্যকর করার মাধ্যমে অর্জন করা হয়।
DBW...50B এর গঠন
DBW...50B এর প্রতীক
1. তরল ফিল্টার করা আবশ্যক. ন্যূনতম ফিল্টার সূক্ষ্মতা 20 ㎛।
2. ট্যাঙ্কটি অবশ্যই সীলমোহর করা উচিত এবং একটি বায়ু ফিল্টার বায়ু প্রবেশপথে ইনস্টল করা আবশ্যক।
3. কারখানা ছাড়ার সময় সাবপ্লেট ছাড়া পণ্য, তাদের প্রয়োজন হলে, বিশেষভাবে অর্ডার করুন।
4. ভালভ ফিক্সিং স্ক্রু অবশ্যই উচ্চ তীব্রতা স্তরের হতে হবে (শ্রেণী 10.9)। নমুনা বইতে তালিকাভুক্ত পরামিতি অনুযায়ী অনুগ্রহ করে নির্বাচন করুন এবং ব্যবহার করুন।
5. ভালভের সাথে সংযুক্ত পৃষ্ঠের রুক্ষতা প্রয়োজন পৃষ্ঠের রুক্ষতা 0.8।
6. সঙ্গমের অংশের সারফেস ফিনিস 0.01/100 মিমি করতে হবে।
