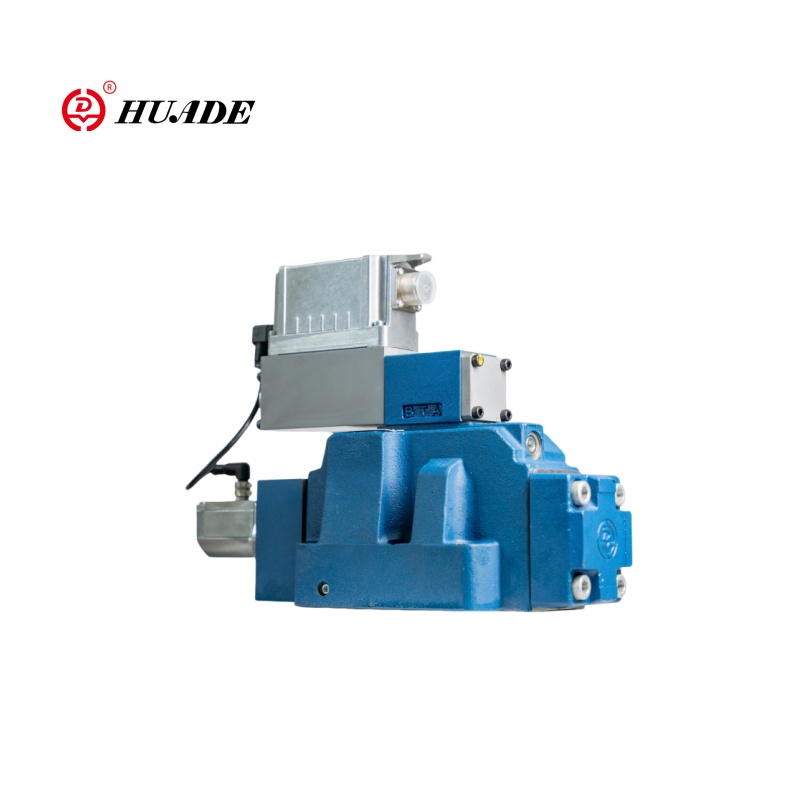

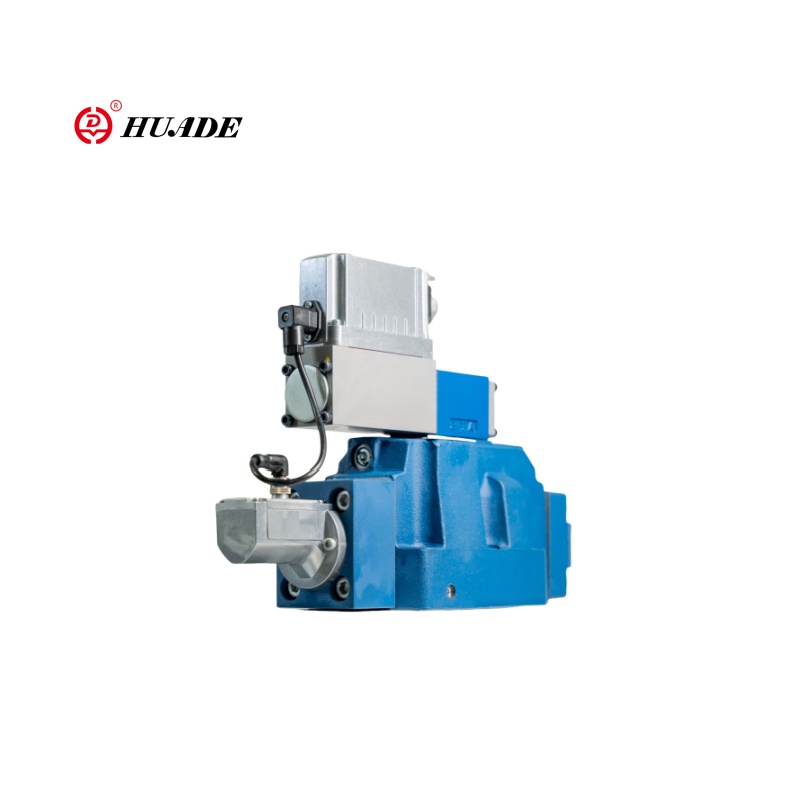

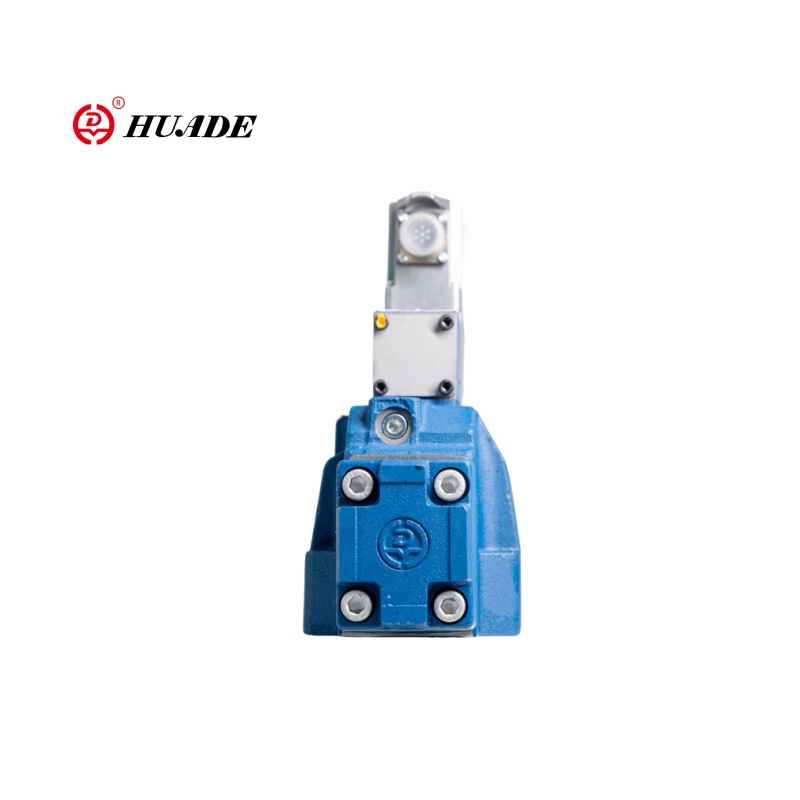

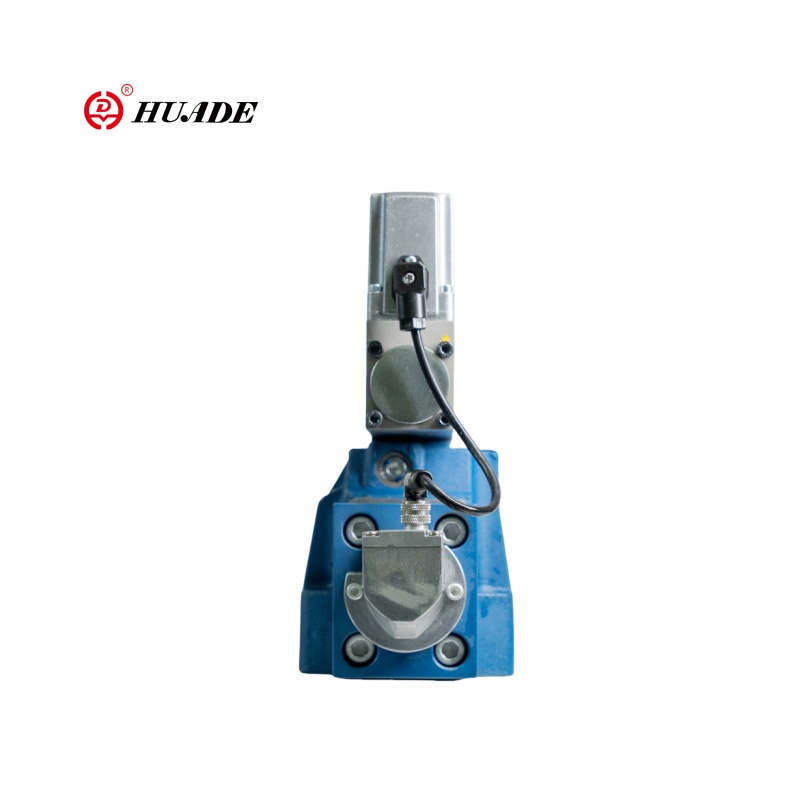

আনুপাতিক দিকনির্দেশক ভালভ 4WRLE-4x

হুয়েডের আনুপাতিক দিকনির্দেশক ভালভ 4 ডাব্লুআরএল -4 এক্স একটি বৈদ্যুতিন-হাইড্রোলিক আনুপাতিক নির্দেশিক ভালভ (অবস্থানের প্রতিক্রিয়া ওবিই সহ)। নিয়ন্ত্রণ পদ্ধতিটি আনুপাতিক সোলোনয়েড + ভালভ কোর পজিশন ক্লোজ-লুপ নিয়ন্ত্রণ (এলভিডিটি প্রতিক্রিয়া)। হুয়েডের ভালভ 4 ডাব্লুআরএল -4 এক্স বডি ডিজাইন, সিলিং প্রযুক্তি এবং সোলেনয়েড পারফরম্যান্স রেক্স্রথ স্তরের কাছাকাছি, তবে চরম কাজের পরিস্থিতিতে স্থায়িত্ব (যেমন উচ্চ-ফ্রিকোয়েন্সি কম্পন, দীর্ঘমেয়াদী অবিচ্ছিন্ন অপারেশন) কিছুটা আলাদা হতে পারে। হুয়েডের পণ্যের দাম সাধারণত উল্লেখযোগ্য ব্যয়ের পারফরম্যান্স সহ রেক্স্রোথের চেয়ে 20% -30% কম থাকে। সরবরাহ চেইনটি স্থানীয়করণ করা হয়, বিতরণ চক্রটি সংক্ষিপ্ত, এবং বিক্রয় পরবর্তী পরিষেবা প্রতিক্রিয়া দ্রুত।

আনুপাতিক দিকনির্দেশক ভালভ 4WRLE-4X এর পণ্য প্যারামিটার

পণ্য বৈশিষ্ট্য এবং আনুপাতিক দিকনির্দেশক ভালভ 4WRLE-4X এর প্রয়োগ

বৈশিষ্ট্য:

▪ নির্ভরযোগ্য - প্রমাণিত এবং শক্তিশালী নকশা

▪ উচ্চ মানের -কন্ট্রোল স্পুল এবং পাইলট নিয়ন্ত্রণ ভালভের হাতা

Unit ইউনিটটি বন্ধ হয়ে গেলে পাইলট নিয়ন্ত্রণ ভালভের নিয়ন্ত্রণ স্পুল "ব্যর্থ নিরাপদ" অবস্থানে থাকে

The মূল ভালভের নিয়ন্ত্রণ স্পুলটি বসন্ত-কেন্দ্রিক কেন্দ্রীয় অবস্থানে এবং/অথবা অফসেট অবস্থানে রয়েছে

▪ নমনীয় - অবস্থান, বেগ এবং চাপ নিয়ন্ত্রণের জন্য উপযুক্ত

▪ সুনির্দিষ্ট - উচ্চ প্রতিক্রিয়া সংবেদনশীলতা এবং সামান্য হিস্টেরেসিস

আবেদন:

গতিশীল পারফরম্যান্স, নির্ভুলতা এবং নির্ভরযোগ্যতার জন্য উচ্চ প্রয়োজনীয়তা সহ বিশেষত এমন পরিস্থিতিতে যেখানে দ্রুত প্রতিক্রিয়া এবং ক্লোজড-লুপের প্রতিক্রিয়া প্রয়োজন হয় সেখানে আনুপাতিক দিকনির্দেশক ভালভ 4 ডাব্লুআরএল -4 এক্স উপযুক্ত। হুয়েডের 4 ডাব্লুআরএল -4 এক্স আনুপাতিক ভালভটি শিল্প অটোমেশন, মেশিন সরঞ্জাম এবং প্রক্রিয়াজাতকরণ সরঞ্জাম, ইনজেকশন ছাঁচনির্মাণ মেশিন এবং ডাই-কাস্টিং মেশিন, টেস্টিং এবং সিমুলেশন সরঞ্জাম, ইঞ্জিনিয়ারিং যন্ত্রপাতি ইত্যাদি ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়

আনুপাতিক দিকনির্দেশক ভালভ 4WRLE-4x এর উত্পাদন বিশদ

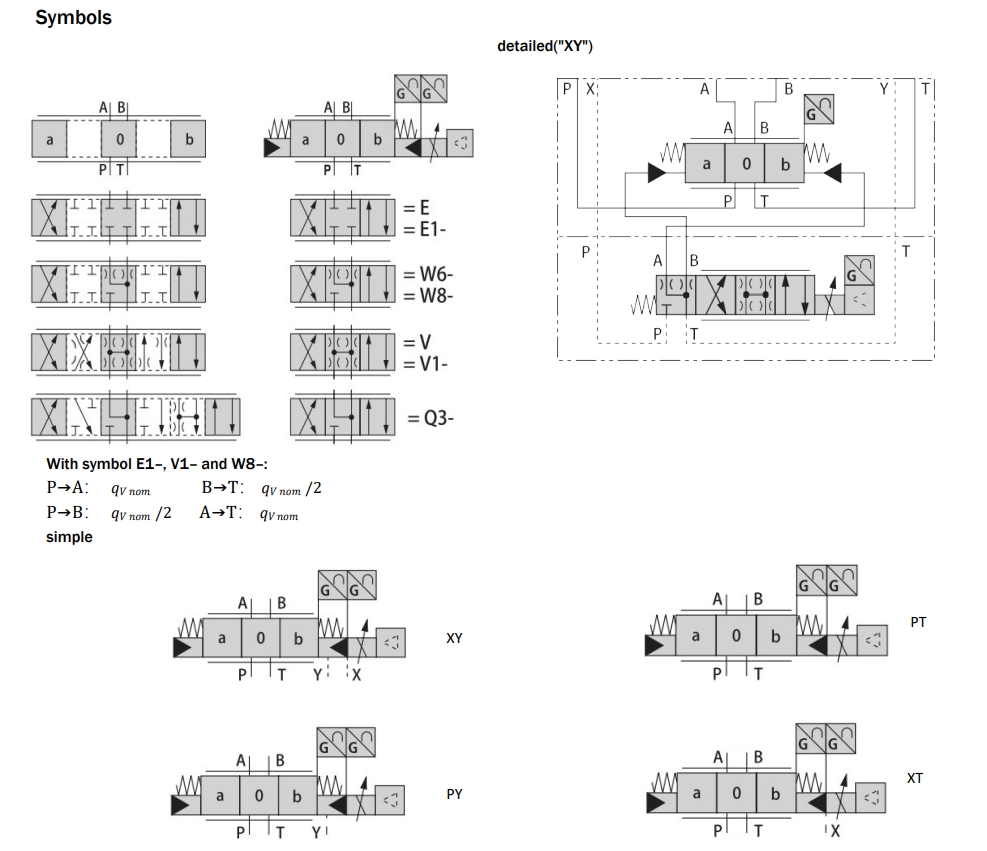

ফাংশন, বিভাগ

ভালভ টাইপ 4 ডাব্লুআরএল হ'ল বৈদ্যুতিক অবস্থানের প্রতিক্রিয়া এবং ইন্টিগ্রেটেড ইলেকট্রনিক্স (ওবিই) ​​সহ পাইলট-পরিচালিত দিকনির্দেশক নিয়ন্ত্রণ ভালভ।

ভালভ রচনা:

1. ভালভ কোর এবং ভালভ হাতা কাঠামো সহ পাইলট ভালভ (1)

2. বসন্ত এবং অবস্থানের প্রতিক্রিয়া কেন্দ্র করে ভালভ (2)

3. ইন্টিগ্রেটেড এমপ্লিফায়ার (3)

ফাংশন:

যখন ইন্টিগ্রেটেড ইলেক্ট্রনিক্স (ওবিই) ​​স্যুইচ অফ বা নিষ্ক্রিয় হয়, তখন পাইলট নিয়ন্ত্রণ ভালভের নিয়ন্ত্রণ স্পুলটি "" ব্যর্থ-নিরাপদ "অবস্থানে বসন্ত-পরিচালিত হয়। মূল ভালভের নিয়ন্ত্রণ স্পুলটি তার বসন্ত-কেন্দ্রিক কেন্দ্রীয় অবস্থানে রয়েছে।

ইন্টিগ্রেটেড ইলেক্ট্রনিক্স (ওবিই) ​​মূল ভালভ নিয়ন্ত্রণ স্পুলের প্রকৃত মানের অবস্থানের সাথে নির্দিষ্ট কমান্ড মানটির তুলনা করে। নিয়ন্ত্রণ বিচ্যুতির ক্ষেত্রে, নিয়ন্ত্রণ সোলেনয়েড সক্রিয় করা হবে। পরিবর্তিত চৌম্বকীয় শক্তির কারণে, পাইলট নিয়ন্ত্রণ স্পুলের বিরুদ্ধে সামঞ্জস্য করা হয়েছে

the spring.

কন্ট্রোল ক্রস-বিভাগগুলির মাধ্যমে সক্রিয় হওয়া প্রবাহটি মূল নিয়ন্ত্রণ স্পুলের সমন্বয় বাড়ে। মূল নিয়ন্ত্রণ স্পুলের স্ট্রোক/কন্ট্রোল ক্রস-বিভাগ কমান্ড মানের সাথে আনুপাতিকভাবে নিয়ন্ত্রিত হয়।

পাইলট কন্ট্রোল ভালভের পাইলট তেল সরবরাহ হয় হয় পোর্ট পি এর মাধ্যমে অভ্যন্তরীণ বা পোর্ট এক্সের মাধ্যমে বাহ্যিক। প্রতিক্রিয়াটি পোর্ট টি এর মাধ্যমে অভ্যন্তরীণ হতে পারে বা পোর্ট ওয়াইয়ের মাধ্যমে ট্যাঙ্কের মাধ্যমে বাহ্যিক হতে পারে।

সোলেনয়েড শাট-অফ নিয়ন্ত্রণ করুন

নিম্নলিখিত ত্রুটিগুলির ক্ষেত্রে, কন্ট্রোল সোলেনয়েডগুলি ইন্টিগ্রেটেড ইলেক্ট্রনিক্স (ওবিই) ​​দ্বারা ডি-এনার্জিযুক্ত, পাইলট কন্ট্রোল স্পুলটি তার "ব্যর্থ-নিরাপদ" অবস্থানে সেট করা আছে এবং মূল ভালভের পাইলট তেল চেম্বারগুলি আনলোড করে। বসন্ত দ্বারা পরিচালিত, প্রধান ভালভ নিয়ন্ত্রণ স্পুল কেন্দ্রীয় অবস্থানে চলে যাবে।
