কল্পনা করুন আপনি একটি অর্কেস্ট্রা পরিচালনা করছেন। আপনি কেবল সংগীতজ্ঞদের "জোরে" বা "শান্ত" খেলতে বলছেন না - আপনি তাদের সূক্ষ্ম হাতের অঙ্গভঙ্গি দেন যা "কিছুটা নরম," "ধীরে ধীরে জোরে," বা "সেই সঠিক ভলিউমটি ধরে রাখুন" বলে। একটি হাইড্রোলিক আনুপাতিক ভালভ হাইড্রোলিক তরলের জন্য কন্ডাক্টরের মতো, কেবল "অন" বা "অফ" এর পরিবর্তে অসীম পরিবর্তনশীল নিয়ন্ত্রণ সরবরাহ করে।
কফি শপ সাদৃশ্য
আপনার প্রিয় কফি শপটিতে এস্প্রেসো মেশিনের মতো আনুপাতিক ভালভের কথা ভাবুন। বারিস্তা নিখুঁত এস্প্রেসো পেতে কেবল একটি স্যুইচ ফ্লিপ করে না - তারা ধীরে ধীরে চাপ বাড়ায়, সাবধানে প্রবাহের হার নিয়ন্ত্রণ করে এবং কফি কীভাবে উত্তোলন করছে তার উপর ভিত্তি করে রিয়েল -টাইম সামঞ্জস্য করে। একইভাবে, একটি আনুপাতিক ভালভ হাইড্রোলিক পাওয়ারের সঠিক পরিমাণ সরবরাহ করতে বৈদ্যুতিক প্রতিক্রিয়ার ভিত্তিতে ক্রমাগত তার অবস্থানটি সামঞ্জস্য করে।
জলবাহী আনুপাতিক ভালভগুলি কীভাবে কাজ করে? একটি ধাপে ধাপে যাত্রা
আসুন আমরা বৈদ্যুতিক সংকেত থেকে নিয়ন্ত্রণের যাত্রা অনুসরণ করি সুনির্দিষ্ট জলবাহী ক্রিয়ায়:
1কমান্ড সেন্টার (নিয়ন্ত্রণ সংকেত)
একটি পিএলসি (প্রোগ্রামেবল লজিক কন্ট্রোলার) বা অন্যান্য নিয়ন্ত্রণ ব্যবস্থা একটি বৈদ্যুতিক সংকেত প্রেরণ করে-সাধারণত 0-10 ভোল্ট, 4-20 মিলিঅ্যাম্পস বা এমনকি ক্যানবাস বা ইথারনেটের মতো শিল্প নেটওয়ার্কগুলির মাধ্যমে ডিজিটাল কমান্ডগুলি।
2অনুবাদক (আনুপাতিক সলোনয়েড)
ভালভের আনুপাতিক সোলোনয়েড অনুবাদকের মতো কাজ করে, বৈদ্যুতিক শক্তি যান্ত্রিক শক্তিতে রূপান্তর করে। নিয়মিত সোলেনয়েডগুলির বিপরীতে যা হয় "উত্সাহী" বা "ডি-এনার্জাইজড", আনুপাতিক সোলেনয়েডগুলি এমন শক্তি তৈরি করে যা সরাসরি ইনপুট সংকেত শক্তির সাথে সমানুপাতিক।
3যথার্থ মুভার (ভালভ স্পুল)
এই যান্ত্রিক শক্তি ভালভ স্পুলকে ধাক্কা দেয় - একটি যথাযথভাবে মেশিনযুক্ত নলাকার উপাদান - সঠিক অবস্থানে। স্পুলটি সরে যাওয়ার সাথে সাথে এটি বিভিন্ন আকারের খোলার (যাকে বলা হয় পোর্টস) উদ্ঘাটিত করে যা তরল প্রবাহকে নিয়ন্ত্রণ করে।
4স্মার্ট ফিডব্যাক লুপ (এলভিডিটি সেন্সর)
উন্নত আনুপাতিক ভালভগুলির মধ্যে একটি এলভিডিটি (লিনিয়ার ভেরিয়েবল ডিফারেনশিয়াল ট্রান্সফর্মার) অন্তর্ভুক্ত রয়েছে যা ক্রমাগত স্পুল অবস্থান পর্যবেক্ষণ করে। এটি একটি বদ্ধ-লুপ সিস্টেম তৈরি করে যা বাহ্যিক ব্যাঘাত, তাপমাত্রা পরিবর্তন এবং পরিধানের জন্য স্বয়ংক্রিয়ভাবে সংশোধন করে।
রিয়েল-ওয়ার্ল্ড উদাহরণ: খননকারী বাহু নিয়ন্ত্রণ
যখন কোনও খননকারী অপারেটর তাদের জয়স্টিককে অর্ধেক পথ সরিয়ে নিয়ে যায়, আনুপাতিক ভালভ একটি 50% সংকেত পায়। স্পুল এমন একটি অবস্থানে চলে যায় যা হাইড্রোলিক সিলিন্ডারে ঠিক অর্ধেক সর্বাধিক প্রবাহকে অনুমতি দেয়, ফলে মসৃণ, নিয়ন্ত্রিত বাহু চলাচল ঠিক অর্ধেক গতিতে হয়।
আনুপাতিক ভালভ বনাম সার্ভো ভালভ বনাম অন/অফ ভালভ: চূড়ান্ত তুলনা
সঠিক পছন্দ করার জন্য ভালভ ধরণের মধ্যে পার্থক্যগুলি বোঝা গুরুত্বপূর্ণ:
| বৈশিষ্ট্য | ভালভ চালু/বন্ধ | আনুপাতিক ভালভ | সার্ভো ভালভ |
|---|---|---|---|
| নিয়ন্ত্রণের ধরণ | বাইনারি (খোলা/বন্ধ) | অসীম অবস্থান | অতি-নির্ভুল অবস্থান |
| প্রতিক্রিয়া সময় | 10-100 মিলিসেকেন্ড | 5-50 মিলিসেকেন্ড | 1-10 মিলিসেকেন্ড |
| নির্ভুলতা | ± 5-10% | ± 1-3% | ± 0.1-0.5% |
| ব্যয় | $ 50-500 | $ 500-5,000 | $ 2,000-20,000 |
| সাধারণ অ্যাপ্লিকেশন | সহজ চালু/বন্ধ নিয়ন্ত্রণ | সাধারণ অটোমেশন | উচ্চ-নির্ভুলতা সিস্টেম |
| রক্ষণাবেক্ষণ | কম | মাধ্যম | উচ্চ |
| দূষণ সংবেদনশীলতা | কম | মাধ্যম | খুব উচ্চ |
| শক্তি দক্ষতা | দরিদ্র | ভাল | দুর্দান্ত |
কখন প্রতিটি প্রকার চয়ন করবেন
ভালভগুলি চালু/বন্ধ করুন কখন:
সাধারণ স্টার্ট/স্টপ কন্ট্রোল যথেষ্ট • বাজেট অত্যন্ত শক্ত • উচ্চ দূষণের পরিবেশ • রক্ষণাবেক্ষণ সংস্থানগুলি সীমাবদ্ধ
আনুপাতিক ভালভগুলি চয়ন করুন যখন:
আপনার পরিবর্তনশীল গতি/চাপ নিয়ন্ত্রণ প্রয়োজন • শক্তি দক্ষতার বিষয়গুলি • মসৃণ অপারেশন গুরুত্বপূর্ণ • মাঝারি নির্ভুলতা প্রয়োজন
যখন সার্ভো ভালভগুলি চয়ন করুন:
অতি-উচ্চ নির্ভুলতা সমালোচনামূলক • খুব দ্রুত প্রতিক্রিয়া প্রয়োজন • বাজেট প্রিমিয়াম পারফরম্যান্সের অনুমতি দেয় • পরিষ্কার পরিবেশ বজায় রাখা যায়
জলবাহী আনুপাতিক ভালভের প্রকারগুলি: আপনার নিখুঁত ম্যাচ সন্ধান করা
ফাংশন দ্বারা: তিনটি প্রধান বিভাগ

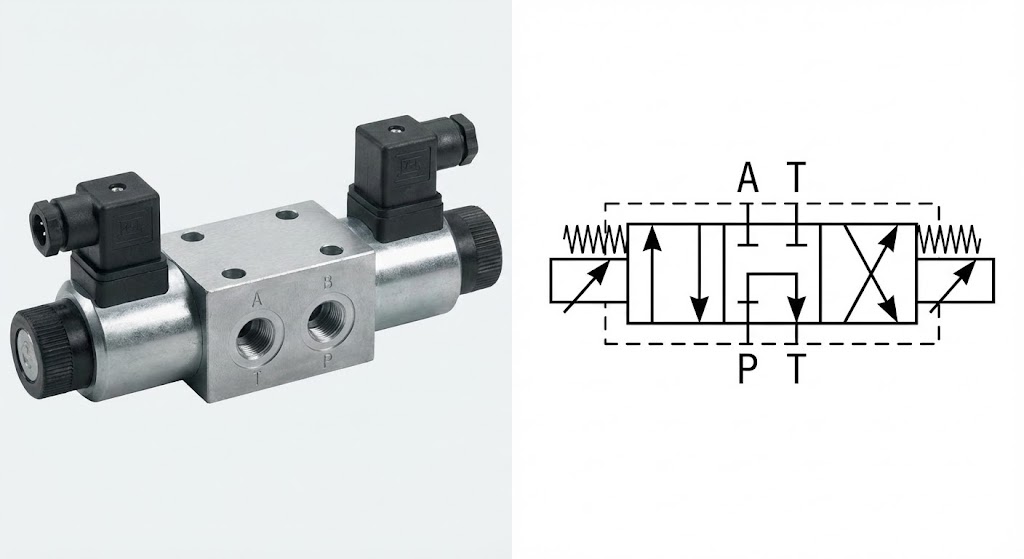

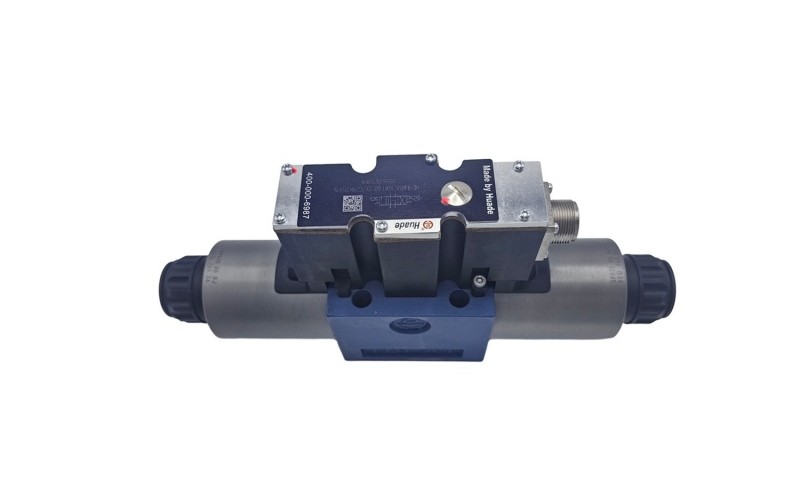

1। আনুপাতিক দিকনির্দেশক নিয়ন্ত্রণ ভালভ
তারা কি করে:হাইড্রোলিক অ্যাকিউটিউটরগুলির দিক এবং গতি উভয়ই নিয়ন্ত্রণ করুন
এটি হিসাবে ভাবুন:একটি স্মার্ট ট্র্যাফিক নিয়ামক যা কেবল ট্র্যাফিককেই নির্দেশ দেয় না তবে গতির সীমাও নিয়ন্ত্রণ করে
সাধারণ মডেল:বোশ রেক্স্রোথ 4WRA সিরিজ, পার্কার ডি 1 এফবি সিরিজ
সেরা জন্য:মেশিন সরঞ্জাম, ইনজেকশন ছাঁচনির্মাণ, সাধারণ অটোমেশন

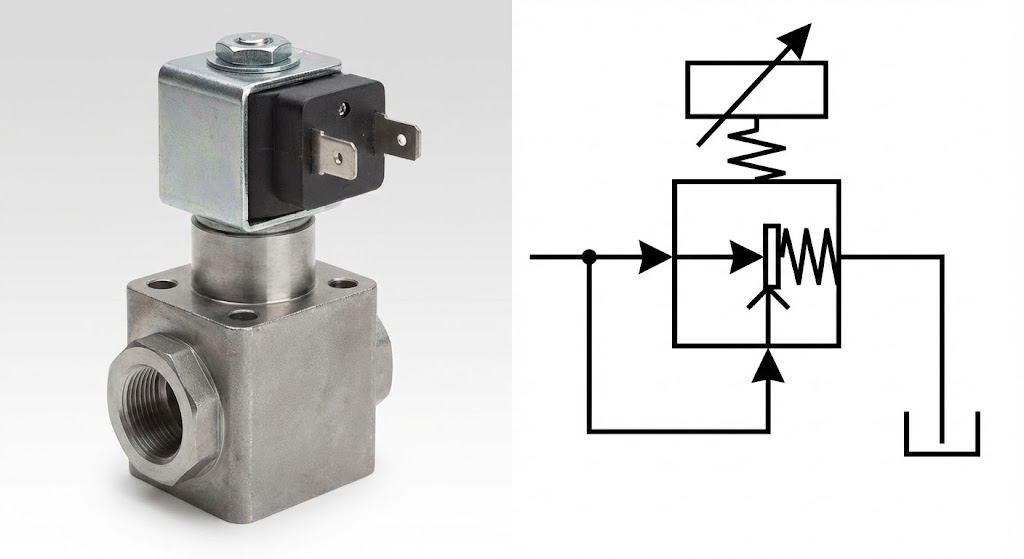

2। আনুপাতিক চাপ নিয়ন্ত্রণ ভালভ
তারা কি করে:প্রবাহের চাহিদা নির্বিশেষে সুনির্দিষ্ট সিস্টেমের চাপ বজায় রাখুন
এটি হিসাবে ভাবুন:একটি স্মার্ট ওয়াটার প্রেসার নিয়ন্ত্রক যা ঝরনা চাপকে নিখুঁত রাখে এমনকি যখন কেউ ডিশ ওয়াশার চালু করে
প্রকার:চাপ ত্রাণ, চাপ হ্রাস, চাপ ক্রম ভালভ
সেরা জন্য:প্রেস অপারেশন, ক্ল্যাম্পিং সিস্টেম, চাপ পরীক্ষা

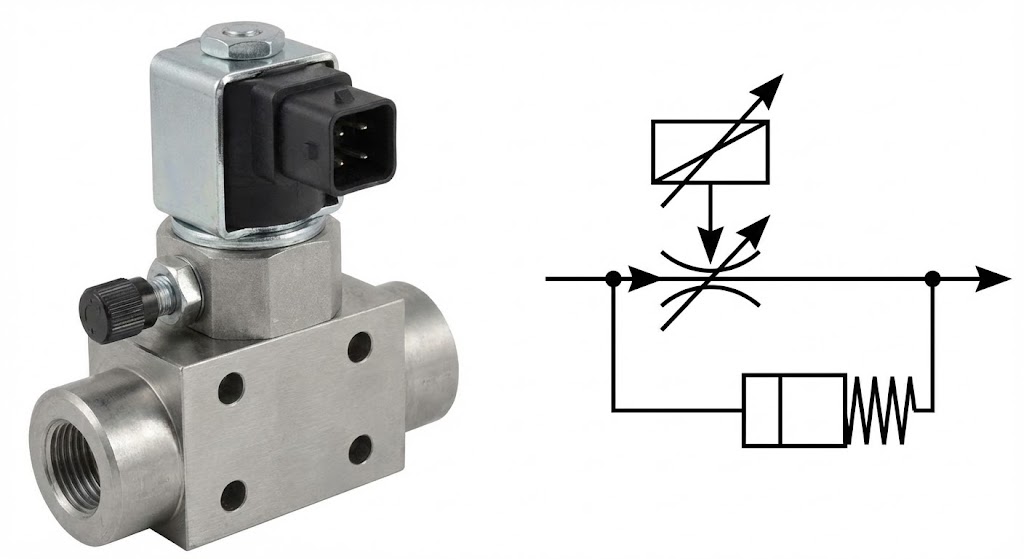

3। আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ
তারা কি করে:চাপ পরিবর্তনের থেকে পৃথক সঠিক প্রবাহের হার বজায় রাখুন
এটি হিসাবে ভাবুন:জলবাহী প্রবাহের জন্য একটি ক্রুজ নিয়ন্ত্রণ ব্যবস্থা
প্রায়শই অন্তর্ভুক্ত:লোড-স্বতন্ত্র নিয়ন্ত্রণের জন্য চাপ ক্ষতিপূরণকারী
সেরা জন্য:গতি নিয়ন্ত্রণ, সিঙ্ক্রোনাইজড অপারেশনস, মিটারিং অ্যাপ্লিকেশনগুলি
নির্মাণ দ্বারা: মেকানিক্স বোঝা

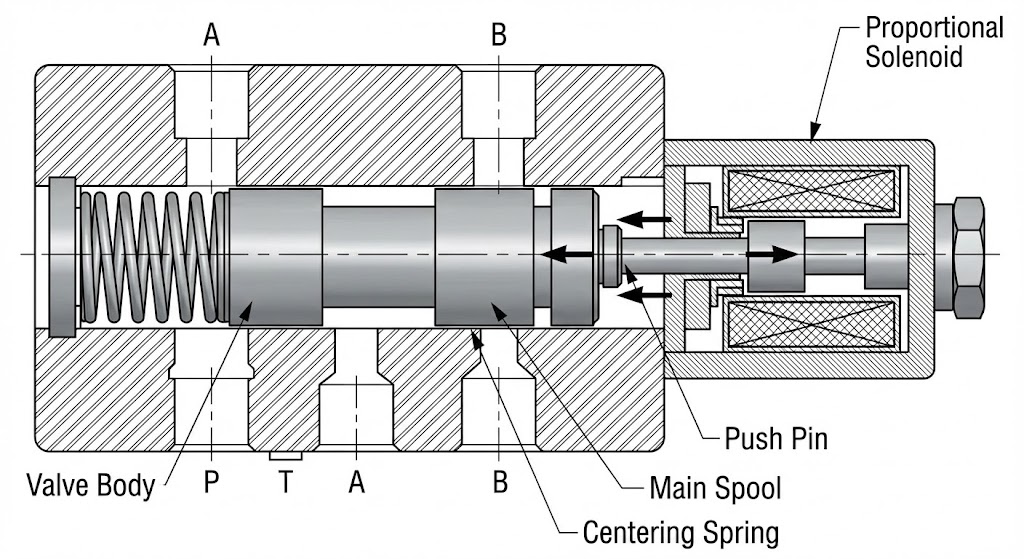

প্রত্যক্ষ-অভিনয় আনুপাতিক ভালভ
• বৈদ্যুতিন চৌম্বক সরাসরি প্রধান স্পুলকে সরিয়ে দেয়
• সহজ নির্মাণ, কম ব্যয়
• প্রবাহের হার সাধারণত 100 জিপিএম পর্যন্ত
3,000 পিএসআই পর্যন্ত চাপ রেটিং
• নিখুঁত: মাঝারি আকারের পারফরম্যান্সের প্রয়োজন সহ মাঝারি আকারের অ্যাপ্লিকেশনগুলি

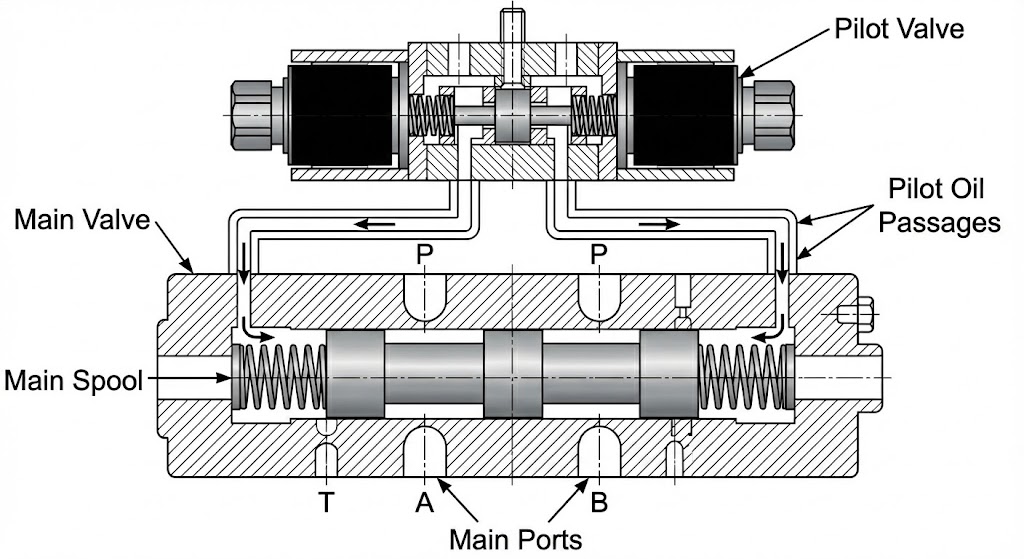

পাইলট-পরিচালিত আনুপাতিক ভালভ
• ছোট পাইলট ভালভ প্রধান ভালভ অপারেশন নিয়ন্ত্রণ করে
• উচ্চ প্রবাহ এবং চাপ ক্ষমতা
5 500+ জিপিএম পর্যন্ত প্রবাহের হার
5,000+ পিএসআই পর্যন্ত চাপ রেটিং
• এর জন্য নিখুঁত: বড় শিল্প ব্যবস্থা এবং মোবাইল সরঞ্জাম
পারফরম্যান্স বৈশিষ্ট্য যে গুরুত্বপূর্ণ: প্রযুক্তিগত গভীর ডুব
সংকেত থেকে প্রবাহের সম্পর্ক বোঝা
আনুপাতিক ভালভ পারফরম্যান্সের হৃদয় এটি কীভাবে সঠিকভাবে বৈদ্যুতিক সংকেতগুলিকে জলবাহী আউটপুটে রূপান্তর করে তার মধ্যে রয়েছে। মূল নির্দিষ্টকরণের অর্থ কী:
লিনিয়ারিটি (± 0.5% থেকে ± 3%)
গ্রাফ পেপারে একটি সরল রেখা আঁকার কল্পনা করুন। লিনিয়ারিটি পরিমাপ করে যে আপনার ভালভের আসল পারফরম্যান্সটি সেই নিখুঁত সরলরেখায় আসে। ভাল লিনিয়ারিটি মানে আরও অনুমানযোগ্য নিয়ন্ত্রণ।
হিস্টেরিসিস (± 0.5% থেকে ± 5%)
আপনি যখন বিভিন্ন দিক থেকে একই সেটপয়েন্টে যান তখন এটি আউটপুটের পার্থক্য পরিমাপ করে। স্টিয়ারিং হুইলে নাটকটির মতো এটিকে ভাবুন - কম হিস্টেরেসিস মানে আরও সুনির্দিষ্ট নিয়ন্ত্রণ।
পুনরাবৃত্তিযোগ্যতা (± 0.1% থেকে ± 2%)
ভালভ একই অপারেশন কতটা ধারাবাহিকভাবে সম্পাদন করে? এটি কোনও বাস্কেটবল খেলোয়াড়কে বিনামূল্যে নিক্ষেপ করতে বলার মতো - আরও ভাল পুনরাবৃত্তি মানে আরও নির্ভরযোগ্য পারফরম্যান্স।
প্রতিক্রিয়া সময় (5-100 মিলিসেকেন্ড)
ভালভ কীভাবে সংকেত পরিবর্তনের প্রতিক্রিয়া জানায়? গতিশীল অ্যাপ্লিকেশনগুলির জন্য, দ্রুত প্রতিক্রিয়া সিস্টেমের অস্থিরতা রোধ করে এবং কর্মক্ষমতা উন্নত করে।
ম্যাজিকের পিছনে গণিত: প্রবাহ সমীকরণ
আনুপাতিক ভালভের জন্য মৌলিক প্রবাহ সমীকরণটি:
Q = সিডি × এ × √ (2 ডিপি/পি)
কোথায়:
প্রশ্ন = প্রবাহের হার
সিডি = স্রাব সহগ
এ = ভালভ খোলার অঞ্চল (স্পুল অবস্থান দ্বারা নিয়ন্ত্রিত)
ΔP = ভালভ জুড়ে চাপ পার্থক্য
ρ = তরল ঘনত্ব
এই সমীকরণটি দেখায় যে আনুপাতিক ভালভগুলি কেন এত কার্যকর: যথাযথভাবে অঞ্চলটি নিয়ন্ত্রণ করে (ক), তারা চাপের বিভিন্নতা নির্বিশেষে সঠিক প্রবাহ নিয়ন্ত্রণ সরবরাহ করে।
রিয়েল-ওয়ার্ল্ড সাফল্যের গল্প: অ্যাপ্লিকেশন যা শিল্পকে রূপান্তরিত করে
কেস স্টাডি 1: ইনজেকশন ছাঁচনির্মাণ বিপ্লব
চ্যালেঞ্জ:একটি স্বয়ংচালিত যন্ত্রাংশ প্রস্তুতকারক অসঙ্গতিপূর্ণ প্লাস্টিকের ইনজেকশন নিয়ে লড়াই করে যাচ্ছিল, যার ফলে 20% স্ক্র্যাপের হার এবং গ্রাহকের অভিযোগ রয়েছে।
সমাধান:ইনজেকশন গতি এবং চাপ নিয়ন্ত্রণের জন্য MOOG D941 আনুপাতিক ভালভ বাস্তবায়ন করা।
প্রক্রিয়া:
• গতির পর্ব: ভালভ 95% ছাঁচ পূরণ করতে দ্রুত, নিয়ন্ত্রিত ইনজেকশন সরবরাহ করে
• প্যাক/হোল্ড ফেজ: সুনির্দিষ্ট চাপ নিয়ন্ত্রণে বিরামবিহীন রূপান্তর
• পুনরুদ্ধারের পর্ব: পরবর্তী শট প্রস্তুতির জন্য নিয়ন্ত্রিত স্ক্রু ঘূর্ণন
কেস স্টাডি 2: মোবাইল সরঞ্জামের নির্ভুলতা
চ্যালেঞ্জ:একজন ক্রেন প্রস্তুতকারকের গ্রাহকরা সুরক্ষার উদ্বেগ এবং উত্পাদনশীলতা ক্ষতির কারণ হয়ে ওঠার জন্য ঝাঁকুনির লোড আন্দোলনের বিষয়ে অভিযোগ করেছিলেন।
সমাধান:ড্যানফস পিভিজি 48 বৈদ্যুতিন জয়স্টিক সহ আনুপাতিক ভালভ সিস্টেম।
রূপান্তর:
• আগে: বাইনারি ভালভ নিয়ন্ত্রণ হঠাৎ শুরু/স্টপস কারণ
• পরে: মসৃণ ত্বরণ/হ্রাস ম্যাচিং অপারেটর ইনপুট
• উন্নত বৈশিষ্ট্য: শক্তি দক্ষতার জন্য লোড-সেন্সিং, সুনির্দিষ্ট অবস্থানের জন্য বৈদ্যুতিন নিয়ন্ত্রণ
কেস স্টাডি 3: ইস্পাত মিলের নির্ভুলতা
চ্যালেঞ্জ:একটি ইস্পাত রোলিং মিলের ধারাবাহিক পণ্যের বেধের জন্য সুনির্দিষ্ট চাপ নিয়ন্ত্রণের প্রয়োজন (± 0.01 মিমি সহনশীলতা)।
সমাধান:সংহত প্রতিক্রিয়া নিয়ন্ত্রণ সহ এটিওএস ডিপিজেডো আনুপাতিক চাপ ভালভ।
উদ্ভাবন:
• রিয়েল-টাইম বেধ পরিমাপ ভালভ নিয়ন্ত্রণে ফিরে ফিড দেয়
• স্বয়ংক্রিয় চাপ সমন্বয় উপাদান বিভিন্নতার জন্য ক্ষতিপূরণ দেয়
• ক্লোজ-লুপ নিয়ন্ত্রণ গতি পরিবর্তন সত্ত্বেও ধারাবাহিক শক্তি বজায় রাখে
সঠিক আনুপাতিক ভালভ নির্বাচন করা: আপনার নির্বাচন গাইড
পদক্ষেপ 1: আপনার সিস্টেমের প্রয়োজনীয়তা সংজ্ঞায়িত করুন
পারফরম্যান্স স্পেসিফিকেশন চেকলিস্ট:
• সর্বাধিক সিস্টেমের চাপ: _____ পিএসআই
Flow প্রয়োজনীয় প্রবাহের হার: _____ জিপিএম
• অপারেটিং তাপমাত্রা পরিসীমা: _____ থেকে _____ ° F
• প্রতিক্রিয়া সময়ের প্রয়োজনীয়তা: _____ মিলিসেকেন্ড
• যথার্থতা প্রয়োজন: ± _____ %
Complege কন্ট্রোল সিগন্যাল প্রকার: ভোল্টেজ / কারেন্ট / ডিজিটাল
পদক্ষেপ 2: অ্যাপ্লিকেশন-নির্দিষ্ট বিবেচনা
উত্পাদন/শিল্প অ্যাপ্লিকেশন জন্য:
Conten
Fiel ফিল্ডবাস যোগাযোগের ক্ষমতা সন্ধান করুন
Rep পুনরাবৃত্তিযোগ্যতা এবং দীর্ঘমেয়াদী স্থিতিশীলতা অগ্রাধিকার দিন
মোবাইল সরঞ্জামের জন্য:
Fib কম্পন এবং শক জন্য রেট করা ভালভ চয়ন করুন (ড্যানফস পিভিজি সিরিজ)
Niveral পরিবেশগত সিলিং প্রয়োজনীয়তা বিবেচনা করুন
Battery ব্যাটারি চালিত সিস্টেমগুলির জন্য বিদ্যুৎ খরচ মূল্যায়ন করুন
মহাকাশ/সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য:
R অপ্রয়োজনীয় প্রতিক্রিয়া সিস্টেম সহ ভালভ নির্বাচন করুন
• চরম তাপমাত্রার জন্য বিশেষ উপকরণ বিবেচনা করুন
• ব্যর্থতা মোডের বৈশিষ্ট্যগুলি মূল্যায়ন করুন
