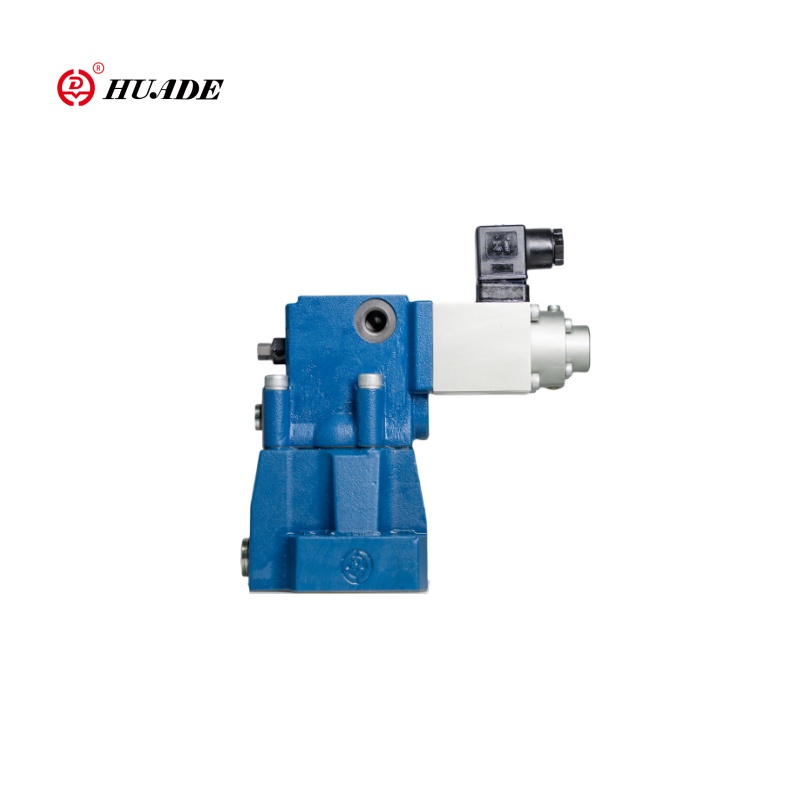

ডিবিই সিরিজের আনুপাতিক চাপ হ্রাস করা ভালভকে বিভিন্ন কাজের প্রয়োজনীয়তা পূরণ করে আনুপাতিক সোলেনয়েডের ক্রিয়াকলাপের মাধ্যমে সিস্টেমের চাপটি সুচারুভাবে সেট করতে পারে। এই পণ্যটির বৈশিষ্ট্যগুলির মধ্যে রয়েছে সুনির্দিষ্ট নিয়ন্ত্রণ, স্থায়িত্ব এবং নির্ভরযোগ্যতা এবং বজায় রাখা সহজ। আনুপাতিক চাপ হ্রাস করা ভালভ ডিবিই একাধিক মডেল এবং স্পেসিফিকেশনগুলিতে বিভিন্ন প্রয়োজন মেটাতে উপলব্ধ। উদাহরণস্বরূপ, হিউড হাইড্রোলিক DBE10-30B/315 এমড্রেম এবং dbe20-30B/200 এক্সএম আনুপাতিক চাপ হ্রাস ভালভের মতো মডেলগুলি উত্পাদন করে, যার বিভিন্ন কাজের চাপের ব্যাপ্তি এবং প্রবাহের বৈশিষ্ট্য রয়েছে, ব্যবহারকারীদের তাদের প্রয়োজন অনুসারে নির্বাচন করতে দেয়।
| জলবাহী ডেটা | ||||
| সর্বাধিক অপারেটিং প্রেসার পোর্টস এ বি এবং এক্স (এমপিএ) | 31.5 | |||
| রিটার্ন চাপ (এমপিএ) | পোর্ট ওয়াই, পৃথক এবং ট্যাঙ্কে শূন্য চাপে | |||
| সর্বোচ্চ নিষ্পত্তিযোগ্য চাপ (এমপিএ) | 5। 10। 20। 31.5 চাপ পর্যায় হিসাবে একই | |||
| মিনিট নিষ্পত্তিযোগ্য চাপ (এমপিএ) | বৈশিষ্ট্যযুক্ত বক্ররেখা দেখুন | |||
| সর্বোচ্চ চাপ সুরক্ষা (এমপিএ) | নিষ্পত্তিযোগ্য চাপ | |||
| 5 | 10 | 20 | 31.5 | |
| 1 থেকে 62 | 1 থেকে 122 | 1 থেকে 222 | 1 থেকে 342 | |
| সর্বোচ্চ প্রবাহ (এল/মিনিট) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| পাইলট প্রবাহ (এল/মিনিট) | 0.7 থেকে 2 | |||
| লিনিয়ারিটি (%) | ± 3.5 | |||
| পুনরাবৃত্তিযোগ্যতা (%) | <± 2 | |||
| সাধারণ প্রকরণ (%) | <± 2 সর্বোচ্চ। চাপ | |||
| হিস্টেরিসিস (%) | MAX.pressure এর 1.5 ± 1.5 সার্জ সহ Max | |||
| স্যুইচিং সময় | 30 থেকে 150 | |||
| চাপ তরল | খনিজ তেল (এনবিআর সিলের জন্য), ফসফেট এস্টার (এফপিএম সিলের জন্য) | |||
| সান্দ্রতা পরিসীমা (মিমি 2/গুলি) | 2.8 থেকে 380 | |||
| চাপ তরল তাপমাত্রা পরিসীমা (℃) | -20 থেকে+70 | |||
| দূষণের ডিগ্রি (μm) | ≤20 (সুপারিশ 10) | |||
| বৈদ্যুতিক প্রযুক্তিগত ডেটা | |
| পরিবর্ধক | ভিটি -200 জি 40 একসাথে ভালভ সরবরাহ করা |
| সরবরাহ ভোল্টেজ | ডিসি |
| Min.control বর্তমান (ক) | 0.1 |
| সর্বোচ্চ। কন্ট্রোল কারেনেল (ক) | 0.8 |
| কয়েল প্রতিরোধের （ω） | 20 এ শীতল মান 19.5; সর্বাধিক মান 28.8 |
| চাপ তরল তাপমাত্রা পরিসীমা (℃) | +50 |
| ওয়ার্কিং স্টেট | চালিয়ে যান |
| ভালভ সুরক্ষা | আইপি 65 |
| বৈদ্যুতিক সংযোগ | প্লাগ |
বৈশিষ্ট্য:
সাবপ্লেট মাউন্টিংয়ের জন্য
Block ব্লক মধ্যে আবদ্ধ
Spring একটি বসন্ত লোড পাইলট নিয়ন্ত্রণ ভালভের মাধ্যমে al চ্ছিক অতিরিক্ত সর্বাধিক চাপ সীমাবদ্ধতা
▶ ভালভ এবং বৈদ্যুতিন নিয়ন্ত্রণ একটি উত্স গঠন
আবেদন:
ডিবিই সিরিজের আনুপাতিক চাপ ত্রাণ ভালভ বিভিন্ন হাইড্রোলিক সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য সুনির্দিষ্ট চাপ নিয়ন্ত্রণের প্রয়োজন যেমন নির্মাণ যন্ত্রপাতি, ধাতববিদ্যুৎ সরঞ্জাম, শিপ বিল্ডিং এবং অন্যান্য ক্ষেত্রগুলি। তারা সিস্টেমগুলির স্থায়িত্ব এবং নির্ভরযোগ্যতা বাড়িয়ে এই ক্ষেত্রগুলিতে গুরুত্বপূর্ণ ভূমিকা পালন করে।

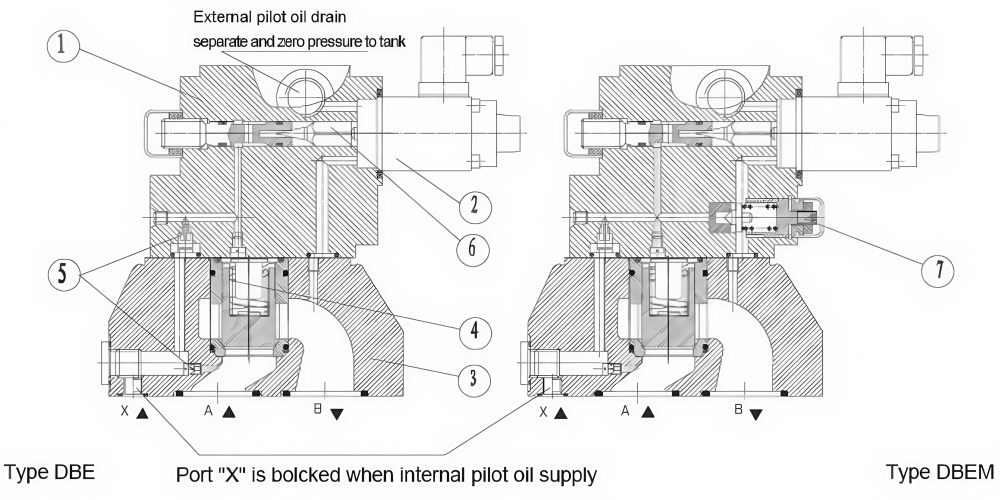

এই ভালভগুলি মূলত পাইলট কন্ট্রোল ভালভ (1) এর সাথে আনুপাতিক সোলেনয়েড (2) এবং প্রধান ভালভ (3) সহ প্রধান স্পুল সন্নিবেশ (4) থাকে।
টাইপ ডিবিই:
চাপের সামঞ্জস্য হ'ল আনুপাতিক সোলেনয়েড (2) এর মাধ্যমে কমান্ড মান নির্ভর। পোর্ট এ -তে উপস্থিত চাপ প্রধান স্পুলের আন্ডারসাইডে কাজ করে (4)। একই সময়ে এই চাপটি মূল স্পুলের (4) ওরিফিকিজ (5) এর মাধ্যমে স্প্রিং লোডড সাইডে কাজ করে। জলবাহী শক্তি পাইলট পপপেটে কাজ করে (6)। যখন জলবাহী শক্তি ওভার সোলোনয়েড ফোর্স আসে তখন পাইলট পপেট (6) খোলে। পাইলট তেল এখন পোর্ট ওয়াইয়ের মাধ্যমে ট্যাঙ্কে প্রবাহিত হতে পারে এই কারণে, মূল স্পুল (4) এ একটি চাপ ড্রপ ঘটে যা মূল স্পুলের উপর কাজ করে এবং এটি রিটার্ন বসন্তের বলের বিরুদ্ধে তুলে ধরে। এ থেকে বি পর্যন্ত সংযোগটি খোলা হয় এবং চাপের আর কোনও বৃদ্ধি হয় না
কাঠামো আনুপাতিক চাপ ত্রাণ ভালভ ডিবিই
