আনুপাতিক চাপ ত্রাণ ভালভ dbee-1x

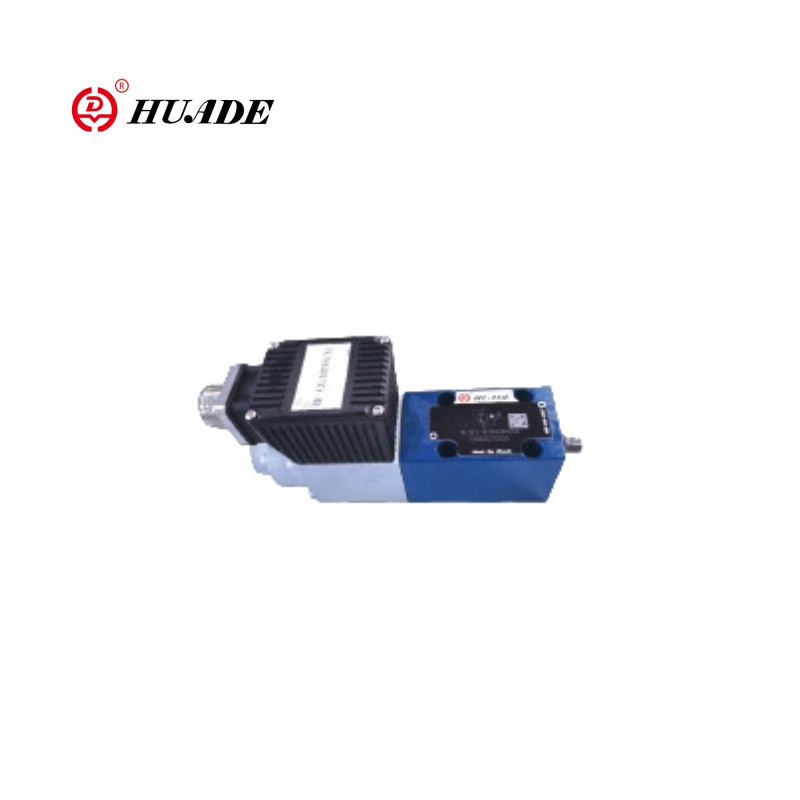

ডিবিআইই -1 এক্স আনুপাতিক ত্রাণ ভালভ একটি আনুপাতিক সোলেনয়েড দ্বারা চালিত হয়, একটি থ্রেডযুক্ত সংযোগ এবং একটি অপসারণযোগ্য কয়েল বৈশিষ্ট্যযুক্ত। এটি আরও সুনির্দিষ্ট এবং সুবিধাজনক নিয়ন্ত্রণ সক্ষম করে একটি বৈদ্যুতিন নিয়ামক (ওবিই) ​​সংহত করে। এই ভালভটি মূলত সিস্টেমের চাপকে সীমাবদ্ধ করতে ব্যবহৃত হয় এবং বৈদ্যুতিক ইনপুট মানগুলির উপর ভিত্তি করে অসীমভাবে কাঙ্ক্ষিত সিস্টেমের চাপ সীমা সেট করতে পারে। আনুপাতিক ভালভ টাইপ ডিবিআইই -1 এক্স সিই সার্টিফাইড প্রয়োজনীয়তা পূরণ করে। হুয়েডের ডিবিআইই -১ এক্স আনুপাতিক ভালভ রেক্স্রোথের দেওয়া একই মডেলটি প্রতিস্থাপন করতে পারে।

আনুপাতিক চাপ ত্রাণ ভালভ ডিবিআইই -1 এক্স এর পণ্য প্যারামিটার

পণ্য বৈশিষ্ট্য এবং আনুপাতিক চাপ ত্রাণ ভালভ dbee-1x এর প্রয়োগ

বৈশিষ্ট্য:

A একটি সিস্টেমের চাপ সীমাবদ্ধ করার জন্য ভালভ

Ounal আনুপাতিক সলোনয়েডের মাধ্যমে অ্যাক্টিউশন

Sub সাবপ্লেট মাউন্টিং বা স্যান্ডউইচ প্লেট ডিজাইনের জন্য

A একক উত্স থেকে ভালভ এবং নিয়ন্ত্রণ ইলেকট্রনিক্স

Control

Curn

Endendendendently সামঞ্জস্যযোগ্য আপ এবং ডাউন র‌্যাম্পগুলি

আবেদন:

আনুপাতিক ত্রাণ ভালভ ডিবিআইই -1 এক্স এর বিভিন্ন ক্ষেত্রে যেমন ইঞ্জিনিয়ারিং যন্ত্রপাতি, ধাতববিদ্যুৎ সরঞ্জাম, শিপ বিল্ডিং এবং আরও অনেক কিছুতে বিস্তৃত প্রয়োগের সম্ভাবনা রয়েছে।

আনুপাতিক চাপ ত্রাণ ভালভ ডিবিইই -1x এর কার্যকারিতা এবং বিভাগ

আনুপাতিক চাপ ত্রাণ ভালভ, প্রকারের এইচডি-ডিবিই একটি আনুপাতিক সোলেনয়েডের মাধ্যমে কার্যকর করা হয়। এই ভালভগুলি একটি সিস্টেমের চাপ সীমাবদ্ধ করতে ব্যবহৃত হয়। এই ভালভগুলির সাথে বৈদ্যুতিক কমান্ড মানের সাথে সম্পর্কিত, সিস্টেমের চাপকে স্থিরভাবে সামঞ্জস্য করা সম্ভব।

এই ভালভগুলি মূলত একটি আনুপাতিক সোলোনয়েড (1), আবাসন (2), ভালভ কার্তুজ (3), স্পুল (4) এবং পাইলট পপেট (8) নিয়ে গঠিত। আনুপাতিক সোলোনয়েড বৈদ্যুতিক বর্তমানকে আনুপাতিকভাবে যান্ত্রিক শক্তিতে রূপান্তর করে। বর্তমানের বৃদ্ধি সোলেনয়েড বলের সাথে সম্পর্কিত বৃদ্ধি ঘটায়। সোলেনয়েড আর্ম্যাচার চেম্বারটি হাইড্রোলিক তরল দিয়ে পূর্ণ এবং চাপ-ভারসাম্যযুক্ত। সিস্টেমের চাপের সেটিংটি কমান্ড মানের সাথে সম্পর্কিত আনুপাতিক সোলেনয়েড (1) এর মাধ্যমে পরিচালিত হয়। পোর্ট পি -তে সিস্টেম থেকে উদ্ভূত চাপ স্পুলের ডানদিকে (4) কাজ করে। একই সময়ে সিস্টেমের চাপ নিয়ন্ত্রণ রেখা (6) এর মাধ্যমে কাজ করে যা স্পুলের স্প্রিং লোড সাইডে একটি অরফিস (5) লাগানো হয় (4)। আরও একটি রাইফের মাধ্যমে ()) সিস্টেমের চাপ পাইলট পপপেট (8) এর উপর আনুপাতিক সোলেনয়েড (1) এর বলের বিরুদ্ধে কাজ করে। একবার সিস্টেমের চাপ প্রাক-সেট মান পৌঁছে গেলে পাইলট পপপেট (8) তার আসন থেকে লিফট করে। মডেলের উপর নির্ভর করে, পাইলট তেল এখন পোর্ট এ (ওয়াই) বা অভ্যন্তরীণভাবে ট্যাঙ্কের মাধ্যমে বাহ্যিকভাবে দূরে প্রবাহিত হতে পারে, এটি স্পুলের বসন্ত লোড পাশের চাপকে সীমাবদ্ধ করার প্রভাব ফেলেছে (4)। যদি সিস্টেমের চাপ কিছুটা বাড়তে থাকে তবে স্পুলের ডান হাতের উপর উচ্চতর চাপটি স্পুলকে বাম দিকে নিয়ন্ত্রণ পজিশনে পি থেকে টি থেকে টি তে ঠেলে দেয়।

আনুপাতিক চাপ ত্রাণ ভালভ ডিবিই -1x এর কাঠামো

আনুপাতিক চাপ ত্রাণ ভালভ DBEE-1X এর কাঠামো

কার্যকরী নকশার ক্ষেত্রে, এটি মূলত ডিবিই আনুপাতিক ত্রাণ ভালভের সাথে মিলে যায়। পার্থক্যটি হ'ল আনুপাতিক সোলেনয়েড একটি আবাসন দিয়ে সজ্জিত, যার মধ্যে বৈদ্যুতিন নিয়ামক নির্মিত হয়। বিদ্যুৎ সরবরাহ এবং সেট পয়েন্ট ভোল্টেজ একটি প্লাগ-ইন সংযোগকারী (11) এর মাধ্যমে প্রাপ্ত হয়।

ন্যূনতম উত্পাদন সহনশীলতার নীতির ভিত্তিতে সেট পয়েন্ট-চাপের বৈশিষ্ট্যযুক্ত বক্ররেখা প্রস্তুতকারকের দ্বারা প্রিসেট হয়। চাপ বৃদ্ধি এবং হ্রাসের জন্য র‌্যাম্পের সময়গুলি স্বতন্ত্রভাবে পেন্টিওমিটারগুলি ব্যবহার করে স্বাধীনভাবে সামঞ্জস্য করা যেতে পারে।

আনুপাতিক চাপ ত্রাণ ভালভ ডিবি -1x এর প্রতীক
