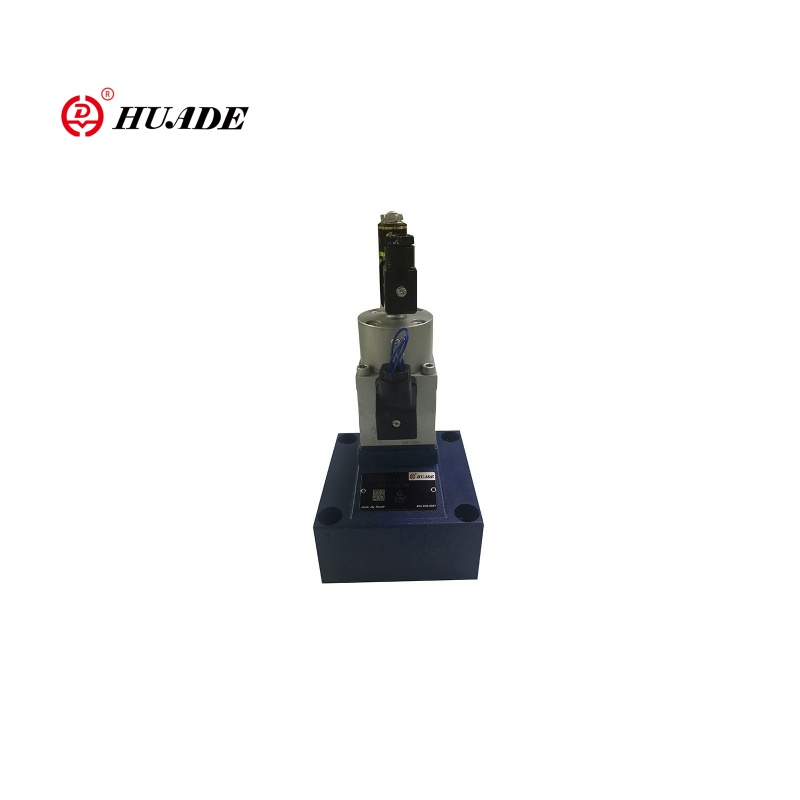

আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ 2fre10

2fre10 দ্বি-মুখী আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ একটি আনুপাতিক নিয়ন্ত্রণ ফাংশন সহ জলবাহী সিস্টেমগুলির জন্য একটি ফ্লো কন্ট্রোল ভালভ। ভালভ 2FRE10 দৃশ্যের জন্য উপযুক্ত যেখানে অ্যাকিউটেটরগুলির গতি (যেমন হাইড্রোলিক সিলিন্ডার বা মোটর) সঠিকভাবে নিয়ন্ত্রণ করা দরকার। আনুপাতিক প্রবাহ ভালভ 2fre10 ক্রমাগত প্রবাহের হার পরিবর্তন অর্জনের জন্য বৈদ্যুতিক সংকেতগুলিতে (যেমন 0 ~ 10 ভি বা 4 ~ 20 এমএ) ইনপুট করে ভালভ খোলার সাথে সামঞ্জস্য করে। এটি ইনস্টল করা সহজ এবং প্রায়শই সিস্টেমের স্থিতিশীলতা উন্নত করতে অন্যান্য চাপ ভালভের (যেমন চাপ ক্ষতিপূরণকারী) এর সাথে একত্রে ব্যবহৃত হয়।

আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ 2fre10 এর পণ্য পরামিতি

জলবাহী
অপারেটিং চাপ (এমপিএ)	31.5
ন্যূনতম চাপ ডিফারেনশিয়াল (এমপিএ)	আকার 10	আকার 16
	0.3 ~ 0.8	0.6 ~ 1
চাপ তরল	খনিজ তেল (এনবিআর সিলের জন্য), ফসফেট এস্টার (এফপিএম সিলের জন্য)
সান্দ্রতা পরিসীমা (মিমি2/এস)	2.8 থেকে 380
চাপ তরল তাপমাত্রা পরিসীমা (℃）	-20 থেকে +70
হিস্টেরিসিস (%)	± ± 1 কিউএমএক্স
পুনরাবৃত্তিযোগ্যতা (%)	＜ 1 কিউম্যাক্স
নমুনা ছড়িয়ে (%)	± ± 2
ইনস্টলেশন	al চ্ছিক
ওজন (কেজি)	6	8.3
বৈদ্যুতিক
ভোল্টেজের ধরণ	ডিসি 24 ভি
সোলেনয়েডের কয়েল প্রতিরোধের (ω)	20 ℃ 10 এ শীতল মান, সর্বাধিক উষ্ণ মান 13.9
সর্বোচ্চ শক্তি (ভিএ)	50
Inductivity (MH)	6 থেকে 8
দোলক ফ্রিকোয়েন্সি (কেএইচজেড)	2.5
ভিটি -5010S30 ইনসুলেশন আইপি 65 এর চাহিদা	আইপি 65

বৈশিষ্ট্য:আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ 2fre10 এর পণ্য বৈশিষ্ট্য এবং প্রয়োগ

Press কোনও প্রবাহের চাপ ক্ষতিপূরণ নিয়ন্ত্রণের জন্য চাপ ক্ষতিপূরণকারী সহ ভালভ

Autoral আনুপাতিক সোলেনয়েডের মাধ্যমে অ্যাক্টিউশন

Control নিয়ন্ত্রণ অরফিসের বৈদ্যুতিক অবস্থানের প্রতিক্রিয়া সহ

Position পজিশন ট্রান্সডুসার কয়েলটি ইলেক্ট্রনিক্সকে স্পর্শ না করে (বৈদ্যুতিক-হাইড্রোলিক) স্পর্শ না করেই নিয়ন্ত্রণ অরফিসের শূন্য পয়েন্ট সমন্বয়কে সহজ করে তোলে অক্ষীয়ভাবে সরানো যেতে পারে

Val ভালভ এবং বৈদ্যুতিক পরিবর্ধক ভিটি 5004 এর সর্বনিম্ন নমুনা প্রকরণ (পৃথক ক্রম)

আবেদন:

দ্বি-মুখী আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ 2fre10 শিল্প জলবাহী সিস্টেম এবং ইঞ্জিনিয়ারিং যন্ত্রপাতিগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। ভালভ 2fre10 মসৃণ আন্দোলন এবং অনুকূলিত দক্ষতা অর্জনের জন্য খননকারী, ক্রেন, ফর্কলিফ্টস এবং অন্যান্য সরঞ্জামগুলিতে জলবাহী সিলিন্ডার বা মোটরগুলির গতি সামঞ্জস্য করে।

আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ 2fre10 এর ফাংশন এবং বিভাগ

টাইপ 2 ফ্রে .. আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভগুলির একটি 2-উপায় ফাংশন রয়েছে। তারা, প্রয়োগকৃত বৈদ্যুতিক কমান্ড মান থেকে, একটি প্রবাহকে নিয়ন্ত্রণ করতে পারে যা চাপ এবং প্রচুর পরিমাণে তাপমাত্রা ক্ষতিপূরণ দেওয়া হয়।

এগুলি মূলত হাউজিং (1) এর সমন্বয়ে গঠিত, ইন্ডাকটিভ পজিশন ট্রান্সডুসার (2), পরিমাপের অরফিস (3), চাপ ক্ষতিপূরণকারী (4), স্ট্রোক লিমিটার (5), পাশাপাশি একটি al চ্ছিক চেক ভালভ (6) সহ আনুপাতিক সোলেনয়েড রয়েছে।

প্রবাহের সেটিংটি কমান্ড মান পেন্টিওমিটারে (0 বিস 100 %) নির্ধারিত হয়। প্রয়োগকৃত কমান্ড মান, এম্প্লিফায়ারের পাশাপাশি আনুপাতিক সোলেনয়েডের মাধ্যমে কারণগুলি, পরিমাপের অরফিসের সামঞ্জস্য (3)। পরিমাপের অরফিস (3) এর অবস্থান ট্রান্সডুসার দ্বারা প্রাপ্ত হয়। কমান্ড মান থেকে যে কোনও বিচ্যুতি অবস্থান প্রতিক্রিয়া নিয়ন্ত্রণ দ্বারা ক্ষতিপূরণ দেওয়া হয়।

চাপ ক্ষতিপূরণকারী (4) একটি ধ্রুবক মান হিসাবে পরিমাপের অরফিস (3) এ চাপ ড্রপ ধারণ করে। প্রবাহটি তাই চাপ ক্ষতিপূরণ।

পরিমাপের অরফিসের নকশার কারণে ছোট তাপমাত্রা প্রবাহ অর্জন করা হয়। একটি 0 % কমান্ড ভ্যালুতে পরিমাপের অরফিস বন্ধ থাকে।

বিদ্যুৎ ক্ষতি বা তারের বিরতি অবস্থানের ক্ষেত্রে ট্রান্সডুসারে পরিমাপের অরফিস বন্ধ হয়ে যায়। 0 % কমান্ড মান থেকে একটি জাম্প ফ্রি শুরু সম্ভব। বৈদ্যুতিক পরিবর্ধকের মধ্যে দুটি র‌্যাম্পের মাধ্যমে পরিমাপের অরফিসটি খোলার এবং বন্ধ করতে বিলম্ব করা সম্ভব।

চেক ভালভের মাধ্যমে ()) বি থেকে এ থেকে বিনামূল্যে প্রবাহ সম্ভব

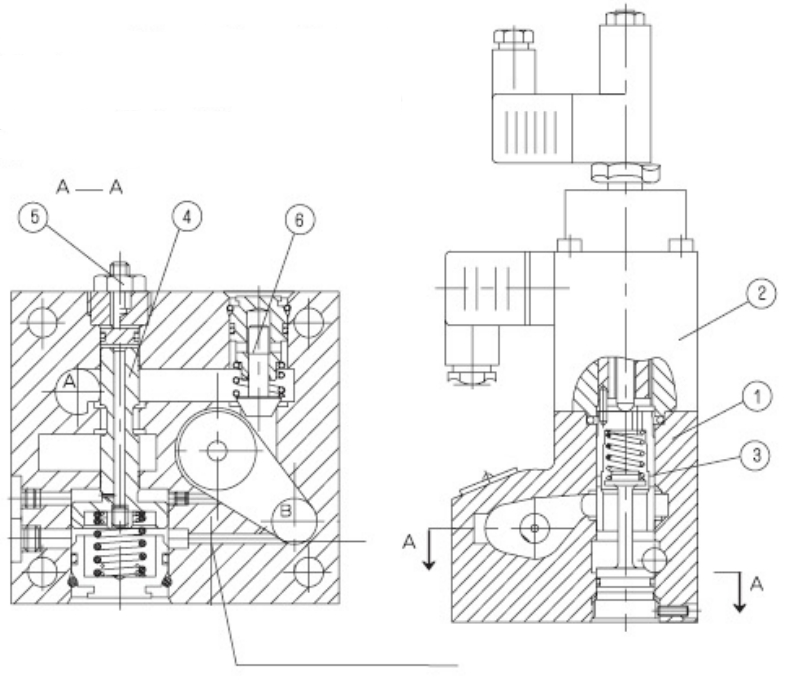

এর স্ট্র্যাচার আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ 2fre10

আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ 2fre10 এর প্রতীক
