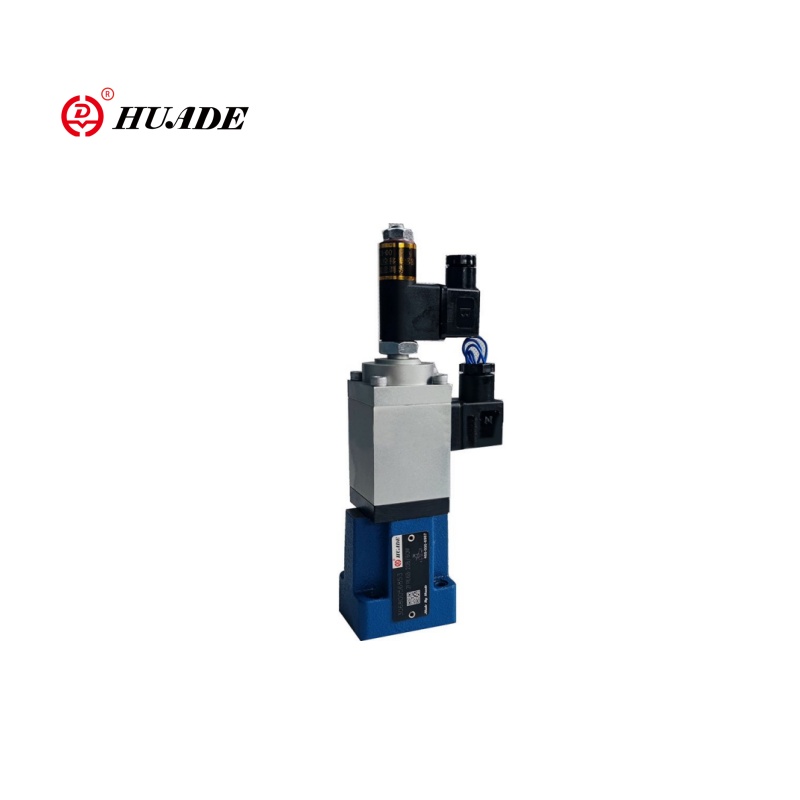

আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ 2fre6

আনুপাতিক ফ্লো কন্ট্রোল ভালভ 2fre6 সুনির্দিষ্ট গতি নিয়ন্ত্রণ অর্জনের জন্য 0 ~ 10V / 4 ~ 20ma সিগন্যালের মাধ্যমে প্রবাহের হারকে স্থিরভাবে নিয়ন্ত্রণ করে। 2fre6 আনুপাতিক ভালভের একটি চাপ ক্ষতিপূরণ ফাংশন রয়েছে, যা নিশ্চিত করতে পারে যে প্রবাহের হার লোড চাপের ওঠানামা দ্বারা প্রভাবিত হয় না এবং একটি স্থিতিশীল প্রবাহের হার বজায় রাখে। এই 2fre6 ভালভ সীমিত স্থান সহ হাইড্রোলিক সিস্টেমগুলির জন্য এবং গতিশীল প্রবাহ নিয়ন্ত্রণের প্রয়োজনীয়তার জন্য উপযুক্ত।

আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ 2fre6 এর পণ্য পরামিতি

জলবাহী
হিস্টেরিসিস	± ± 1%কিউম্যাক্স
পুনরাবৃত্তিযোগ্যতা	＜ 1%কিউম্যাক্স
দূষণের ডিগ্রি (μm)	≤20
চাপ তরল	খনিজ তেল (এনবিআর সিলের জন্য), ফসফেট এস্টার (এফপিএম সিলের জন্য)
সান্দ্রতা পরিসীমা (মিমি2/এস)	2.8 থেকে 380
চাপ তরল তাপমাত্রা পরিসীমা (℃）	-20 ~+70
ইনস্টলেশন	al চ্ছিক
বৈদ্যুতিক
ভোল্টেজের ধরণ	ডিসি
সোলেনয়েডের কয়েল প্রতিরোধের (ω)	20 ℃ 5.4 এ শীতল মান, সর্বাধিক উষ্ণ মান 8.2
সর্বোচ্চ শক্তি (ভিএ)	50
Inductivity (MH)	6 থেকে 8
দোলক ফ্রিকোয়েন্সি (কেএইচজেড)	2.5

আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ 2fre6 এর পণ্য বৈশিষ্ট্য এবং প্রয়োগ

বৈশিষ্ট্য:

Press কোনও প্রবাহের চাপ ক্ষতিপূরণ নিয়ন্ত্রণের জন্য চাপ ক্ষতিপূরণকারী সহ ভালভ

Autoral আনুপাতিক সোলেনয়েডের মাধ্যমে অ্যাক্টিউশন

Control নিয়ন্ত্রণ অরফিসের বৈদ্যুতিক অবস্থানের প্রতিক্রিয়া সহ

Position পজিশন ট্রান্সডুসার কয়েলটি ইলেক্ট্রনিক্সকে স্পর্শ না করে (বৈদ্যুতিক-হাইড্রোলিক) স্পর্শ না করেই নিয়ন্ত্রণ অরফিসের শূন্য পয়েন্ট সমন্বয়কে সহজ করে তোলে অক্ষীয়ভাবে সরানো যেতে পারে

Rect রেকটিফায়ার স্যান্ডউইচ প্লেট ব্যবহার করে উভয় দিকেই প্রবাহ নিয়ন্ত্রণ সম্ভব

আবেদন:

দ্বি-মুখী আনুপাতিক ফ্লো কন্ট্রোল ভালভ 2fre6 শিল্প অটোমেশন এবং মেশিন সরঞ্জাম, খননকারী/লোডার এবং অন্যান্য ইঞ্জিনিয়ারিং যন্ত্রপাতি, ধাতুবিদ্যা এবং ভারী সরঞ্জাম, পরীক্ষার সরঞ্জাম ও পরীক্ষাগার ইত্যাদি ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়

 আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ 2fre6 এর ফাংশন এবং বিভাগ

টাইপ 2 ফ্রে ... আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভগুলির একটি 2-মুখী ফাংশন রয়েছে। তারা, প্রয়োগকৃত বৈদ্যুতিক কমান্ড মান থেকে প্রবাহকে নিয়ন্ত্রণ করতে পারে যা চাপ এবং তাপমাত্রা ক্ষতিপূরণ দেয়।

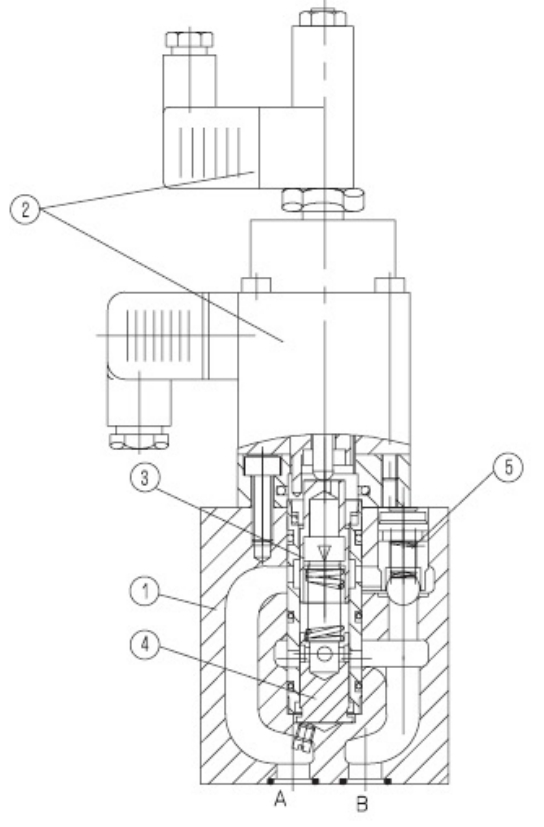

এগুলি মূলত হাউজিং (1) এর সমন্বয়ে গঠিত, ইন্ডাকটিভ পজিশন ট্রান্সডুসার (2), পরিমাপের অরফিস (3), চাপ ক্ষতিপূরণকারী (4) পাশাপাশি al চ্ছিক চেক ভালভ (5) সহ আনুপাতিক সোলেনয়েড রয়েছে।

আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ 2 ফ্রে 6 খ

প্রবাহের সেটিংটি কমান্ড মান পেন্টিওমিটারে (0 থেকে 100 %) নির্ধারিত হয়। প্রয়োগকৃত কমান্ড মানটি পরিবর্ধকের পাশাপাশি আনুপাতিক সোলেনয়েড, পরিমাপের অরফিস (3) এর মাধ্যমে সামঞ্জস্য করে। পরিমাপের অরফিস (3) এর অবস্থানটি ইনডাকটিভ পজিশন ট্রান্সডুসার দ্বারা প্রাপ্ত হয়। কমান্ড মান থেকে যে কোনও বিচ্যুতি প্রতিক্রিয়া নিয়ন্ত্রণ দ্বারা ক্ষতিপূরণ দেওয়া হয়।

চাপ ক্ষতিপূরণকারী (4) একটি ধ্রুবক মান হিসাবে পরিমাপের অরফিস (3) এ চাপ ড্রপ ধারণ করে। প্রবাহটি হ'ল লোড ক্ষতিপূরণ।

পরিমাপের অরফিসের নকশার কারণে ছোট তাপমাত্রা প্রবাহ অর্জন করা হয়।

একটি 0 % কমান্ড ভ্যালুতে পরিমাপের অরফিস বন্ধ থাকে।

বিদ্যুৎ ক্ষতি বা তারের বিরতি অবস্থানের ক্ষেত্রে ট্রান্সডুসারে পরিমাপের অরফিস বন্ধ হয়ে যায়।

0 % কমান্ড মান থেকে একটি জাম্প ফ্রি শুরু সম্ভব। বৈদ্যুতিক পরিবর্ধকের মধ্যে দুটি র‌্যাম্পের মাধ্যমে, পরিমাপ খ খোলার এবং বন্ধ করতে বিলম্ব করা সম্ভব

Orify

চেক ভালভের মাধ্যমে (5) বি থেকে এ থেকে একটি নিখরচায় প্রবাহ সম্ভব

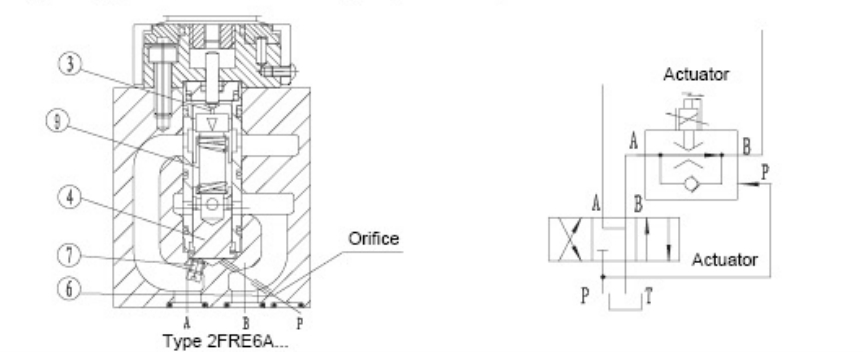

আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ টাইপ 2ফ্রে 6 এ:

এই ভালভের কার্যকারিতা নীতিগতভাবে ভালভ টাইপ 2ফ্রে 6 বি এর সমান:

যখন পরিমাপের অরফিস (3) (কমান্ড মান> 0%) খোলা থাকে তখন স্টার্ট-আপ জাম্পটি দমন করতে, পোর্ট পি (6) এর মাধ্যমে বন্ধ করার জন্য চাপ ক্ষতিপূরণকারী (4) এর বিধান রয়েছে। পোর্ট এ এবং চাপ ক্ষতিপূরণকারী (4) এর মধ্যে অভ্যন্তরীণ সংযোগ (7) প্লাগ করা আছে। বাহ্যিক বন্দর পি ()) পোর্ট পি -তে চাপের মাধ্যমে, নির্দেশিক ভালভ (8) চাপ ক্ষতিপূরণকারী (4) এর উপর কাজ করার আগে এবং এটি বন্ধ অবস্থানে বসন্ত বাহিনী (9) এর বিরুদ্ধে রাখে। যদি দিকনির্দেশক ভালভ (8) পি থেকে বিতে স্যুইচ করা হয়, তবে চাপ ক্ষতিপূরণকারী (4) বদ্ধ অবস্থান থেকে সরে যায়

নিয়ন্ত্রক অবস্থানে এবং স্টার্ট-আপ জাম্পের মধ্যে এড়ানো যায়।

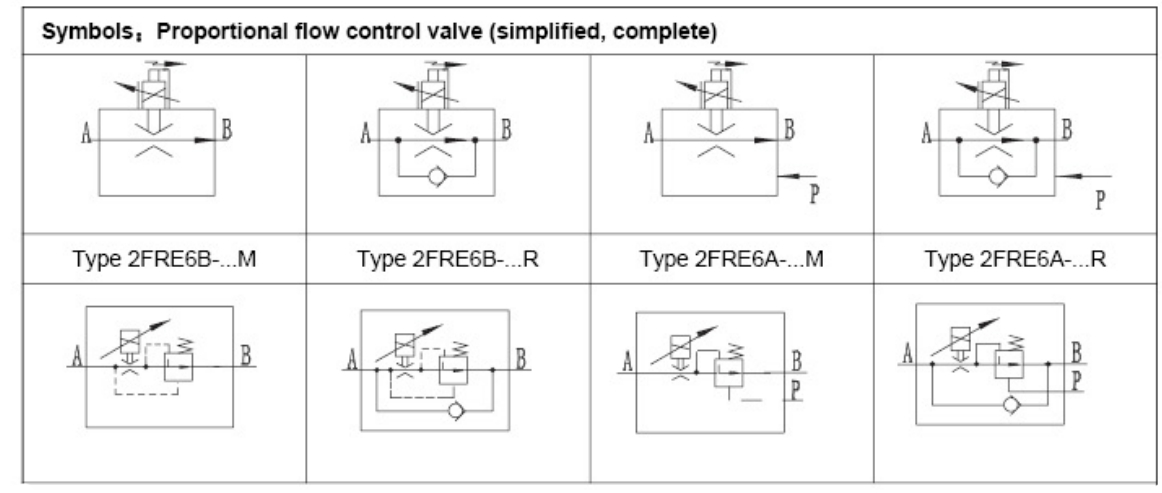

আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভ 2fre6 এর প্রতীক
