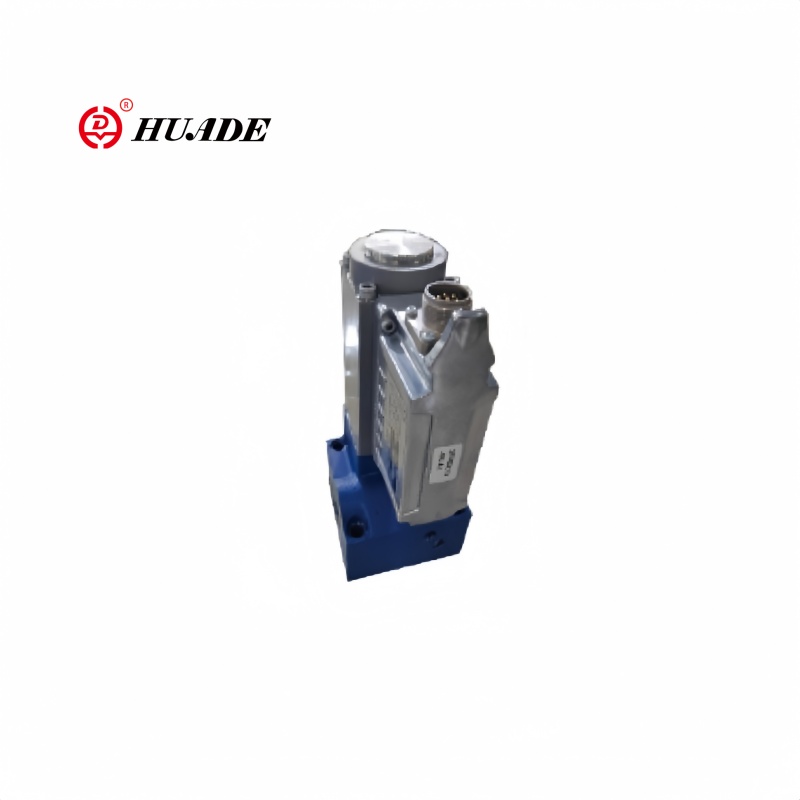

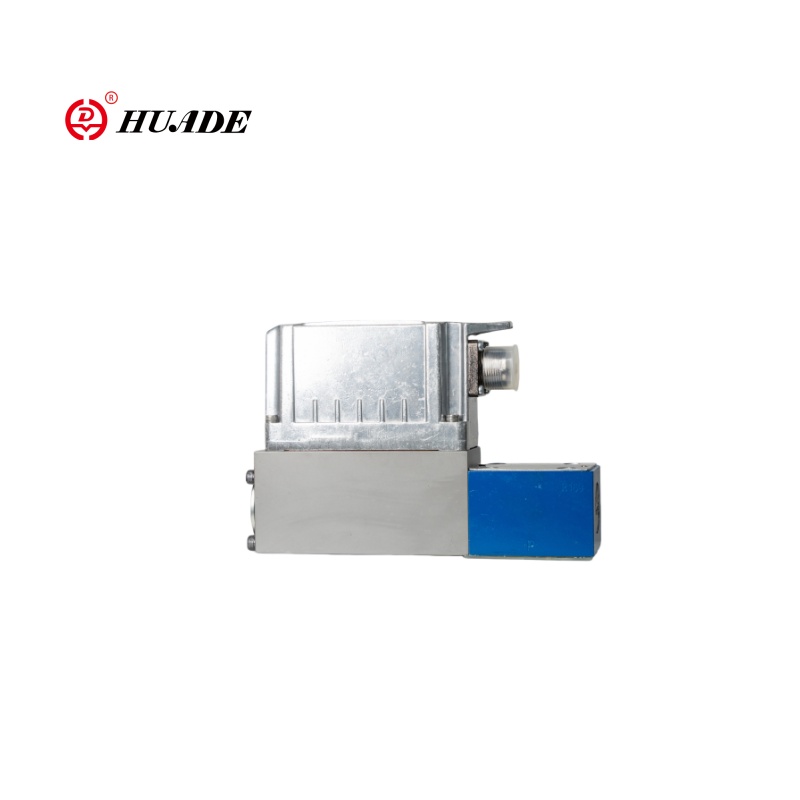

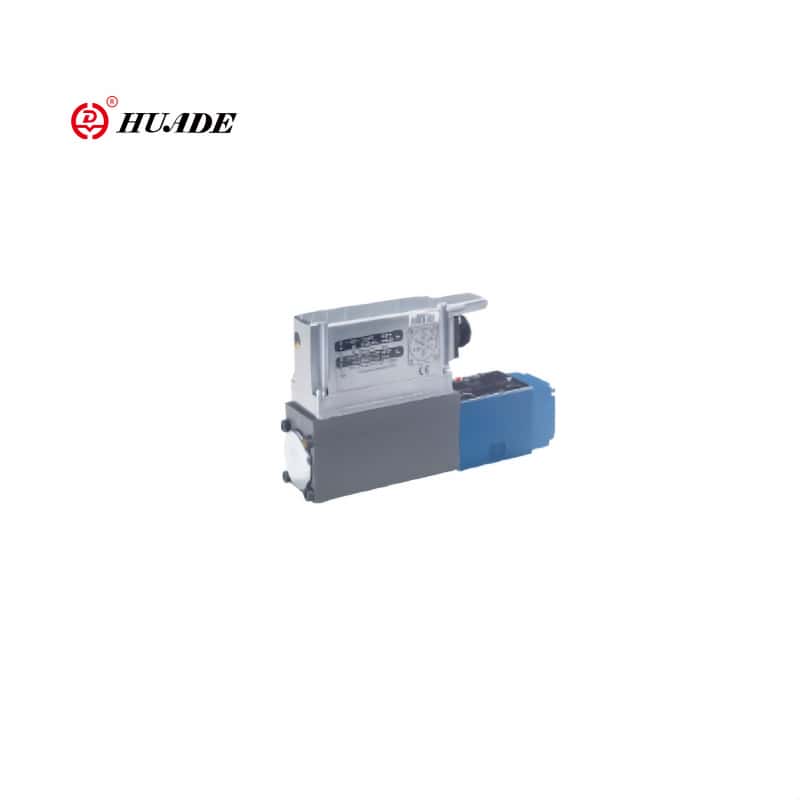

আনুপাতিক প্রবাহ ভালভ 3 ফ্রিজ -1 এক্স একটি উচ্চ-নির্ভুলতা তরল নিয়ন্ত্রণ উপাদান, যা সাধারণত শিল্প অটোমেশন সিস্টেমে ব্যবহৃত হয় যা সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ বা প্রবাহ অনুপাত বিতরণ প্রয়োজন। ভালভ 3 ফ্রিজ -1 এক্স একটি বৈদ্যুতিন নিয়ন্ত্রিত আনুপাতিক নিয়ন্ত্রক (0-10V/4-20MA সিগন্যাল ইনপুট)। চাপ সাধারণত 315 বারে পৌঁছতে পারে, উচ্চ-চাপ জলবাহী সিস্টেমের জন্য উপযুক্ত। আনুপাতিক ফ্লো ভালভ 3 ফ্রিজ -1 এক্স ভালভ পিএলসি এবং ডিসিএস সিস্টেমের সাথে সংহত করা যেতে পারে এবং মোডবাস এবং অন্যান্য যোগাযোগ প্রোটোকলগুলিকে সমর্থন করে। আনুপাতিক ভালভ 3 ফ্রিজ -1 এক্স বৈদ্যুতিক সংকেতগুলির অনুপাতের মাধ্যমে প্রবাহের হার নিয়ন্ত্রণ করে, অ্যাকুয়েটরের স্টেপলেস গতি নিয়ন্ত্রণ উপলব্ধি করে এবং সিস্টেমের প্রতিক্রিয়া যথার্থতা উন্নত করে।
| সাধারণ | ||
| নির্মাণ | ইন্টিগ্রেটেড চাপ ক্ষতিপূরণকারী সহ স্পুল-টাইপ ভালভ | |
| অ্যাকুয়েশন | অবস্থান নিয়ন্ত্রণ এবং অন-বোর্ড ইলেকট্রনিক্স ওবিই সহ আনুপাতিক সলোনয়েড | |
| মাউন্টিং অবস্থান | Al চ্ছিক | |
| পরিবেষ্টিত তাপমাত্রা পরিসীমা ℃ | -20 ~+50 | |
| ওজন কেজি | এনজি 6 (3.1) | |
| এনজি 10 (6.9) | ||
| জলবাহী | ||
| চাপ তরল | হাইড্রোলিক অয়েল টু ডিআইএন 51524 ... 535, পূর্বের পরামর্শের পরে অন্যান্য তরল | |
| সান্দ্রতা এমএম2/এস | 20 ... 100 (প্রস্তাবিত) | |
| 10 ... 800 (সর্বোচ্চ। | ||
| চাপ তরল তাপমাত্রা পরিসীমা ℃ | -20 ~+70 | |
| স্থির/গতিশীল | ||
| হিস্টেরেসিস % | ≤1 | ≤1 |
| বিপরীতকরণের পরিসীমা | ≤0.5 | ≤0.5 |
| উত্পাদন সহনশীলতা % | ≤5 | ≤5 |
বৈশিষ্ট্য
On- বোর্ড ইলেক্ট্রনিক্স এবং ইনডাকটিভ পজিশন ট্রান্সডুসার সহ সরাসরি নিয়ন্ত্রিত ফ্লো কন্ট্রোল ভালভ এনজি 6 এবং এনজি 10
Position অবস্থান নিয়ন্ত্রণ সহ, ন্যূনতম হিস্টেরেসিস <1 %, প্রযুক্তিগত ডেটা দেখুন
▶ 3-ওয়ে ফাংশনটি কীভাবে হাইড্রোলিক পোর্টগুলি নির্ধারিত হয় তা দ্বারা নির্ধারিত হয় (পোর্ট পি, তৃতীয় পথের মাধ্যমে অবশিষ্ট প্রবাহ চলে)
Contraged নিয়ন্ত্রিত সোলেনয়েড পজিশন, পজিশন ট্রান্সডুসার এবং অন-বোর্ড ইলেকট্রনিক্সের মাধ্যমে সামঞ্জস্যযোগ্য
Sub সাবপ্লেট সংযুক্তির জন্য, মাউন্টিং হোল কনফিগারেশন এনজি 6 থেকে আইএসও 4401-03-02-0-94, এনজি 10 থেকে আইএসও 4401-05-04-0-94
Cat ক্যাটালগ শীট অনুসারে সাবপ্লেটস, এনজি 6 এর জন্য পুনরায় 45053, এনজি 10 এর জন্য পুনরায় 45055 (আলাদাভাবে অর্ডার করুন)
Din 43563-AM6 ডিনে প্লাগ-ইন সংযোগকারী, ক্যাটালগ শীট পুনরায় 08008 দেখুন (আলাদাভাবে অর্ডার করুন)
On অন-বোর্ড ট্রিগার ইলেক্ট্রনিক্সের জন্য ডেটা
CE সিই, ইএমসি নির্দেশাবলী মেনে চলে
61000-6-2: 2002-08 এ
এবং এবং 61000-6-3: 2002-08
• ইউবি = 24vvnom ডিসি
• বৈদ্যুতিক সংযোগ 6 পি+পিই
• সিগন্যাল অ্যাকুয়েশন
-স্ট্যান্ডার্ড 0 ...+10 ভি (এ 1)
• কারখানায় ভালভ বক্ররেখা ক্যালিব্রেটেড
আবেদন:
আনুপাতিক প্রবাহ ভালভ 3 ফ্রিজ -1 এক্স হাইড্রোলিক সিস্টেম, নির্মাণ যন্ত্রপাতি, ইনজেকশন ছাঁচনির্মাণ মেশিন, ডাই-কাস্টিং মেশিন, রাসায়নিক/প্রক্রিয়া নিয়ন্ত্রণ ইত্যাদি ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
সাধারণ
অবস্থান নিয়ন্ত্রণ এবং অন-বোর্ড ইলেকট্রনিক্স সহ 3 ফ্রিজ আনুপাতিক প্রবাহ নিয়ন্ত্রণ ভালভগুলি নামমাত্র আকার 6 এবং 10 এ উপলব্ধ The হিস্টেরেসিস <1 %।
অন-বোর্ড ইলেকট্রনিক্স কারখানায় ক্যালিব্রেট করা হয় এবং দ্রুত প্রতিক্রিয়ার সময় সক্ষম করে। ভালভ বডিটির নকশাটি এমন যে অবশিষ্ট প্রবাহটি পোর্ট পি দিয়ে চলে
বেসিক নীতি

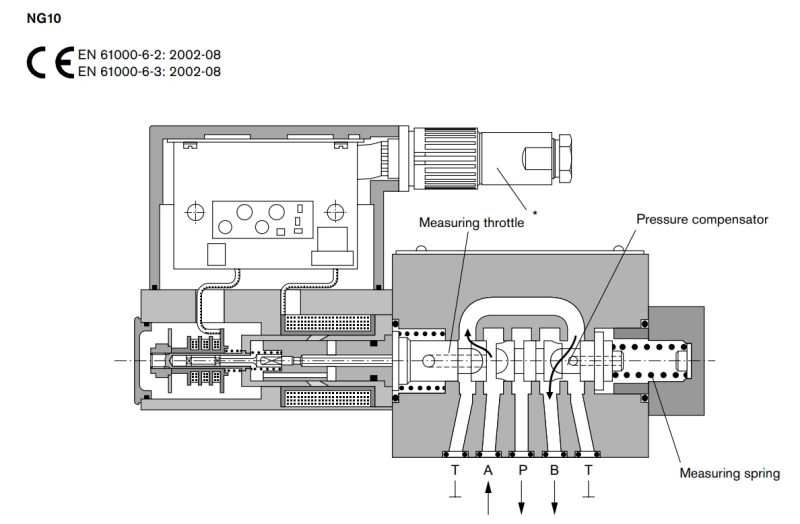

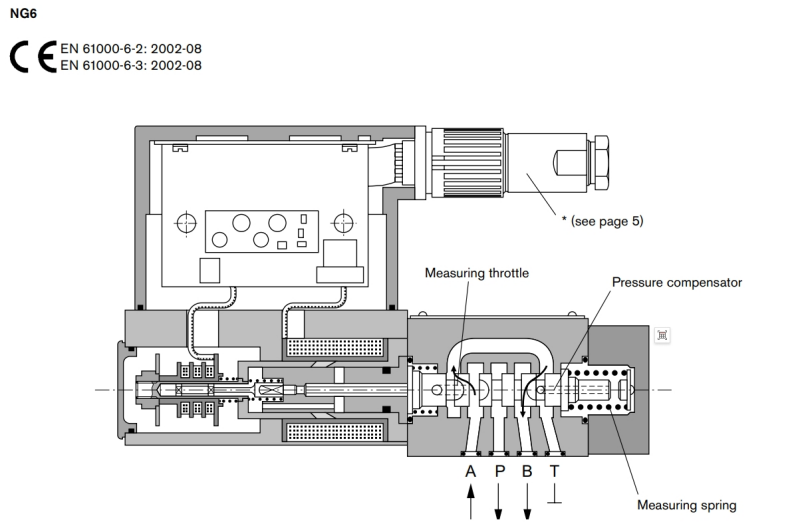

বি থেকে তেল প্রবাহের হার সামঞ্জস্য করতে, ট্রিগার ইলেক্ট্রনিক্সে একটি সেটপয়েন্ট সেট করা আছে। এই সেটপয়েন্টের উপর ভিত্তি করে, ইলেকট্রনিক্স পজিশন ট্রান্সডুসার থেকে সিগন্যালের ফাংশন হিসাবে সোলোনয়েড কয়েল নিয়ন্ত্রণ করে। অবস্থান নিয়ন্ত্রণ খুব কম হিস্টেরেসিস নিশ্চিত করে। ভালভ খোলার স্পুলের মিটারিং প্রান্তগুলি দ্বারা নির্ধারিত হয় এবং ইন্টিগ্রেটেড চাপ ক্ষতিপূরণকারী 8-বার পরিমাপের বসন্তের মাধ্যমে চাপের ড্রপটিকে তুলনা করে। স্প্রিং পরিমাপের সাথে চাপ ক্ষতিপূরণকারী সরলিকৃত সূত্র অনুসারে থ্রোটলিং প্রান্তের আগে চাপকে নিয়ন্ত্রণ করে: "স্প্রিং পরিমাপের লোড চাপ প্লাস ফোর্স"। এইভাবে, মিটারিং প্রান্তের উপর চাপের ড্রপটি একটি ধ্রুবক স্তরে বজায় রাখা হয়।
