তরল নিয়ন্ত্রণ সিস্টেমের বিশ্বে, নির্ভুলতা এবং নির্ভরযোগ্যতা সর্বজনীন। আপনি শিল্প অটোমেশন, হাইড্রোলিক সিস্টেম বা বায়ুসংক্রান্ত অ্যাপ্লিকেশনগুলিতে কাজ করছেন না কেন, ব্যতিক্রমী নির্ভুলতার সাথে প্রবাহের হারগুলি নিয়ন্ত্রণ করার ক্ষমতা সর্বোত্তম কর্মক্ষমতা এবং সিস্টেমের ব্যর্থতার মধ্যে পার্থক্য আনতে পারে। এখানেই আনুপাতিক প্রবাহের ভালভগুলি খেলায় আসে, পরিশীলিত নিয়ন্ত্রণ ডিভাইস হিসাবে পরিবেশন করে যা ইঞ্জিনিয়াররা কীভাবে তরল পরিচালনার কাছে যায় তা বিপ্লব ঘটায়।
বেসিকগুলি বোঝা

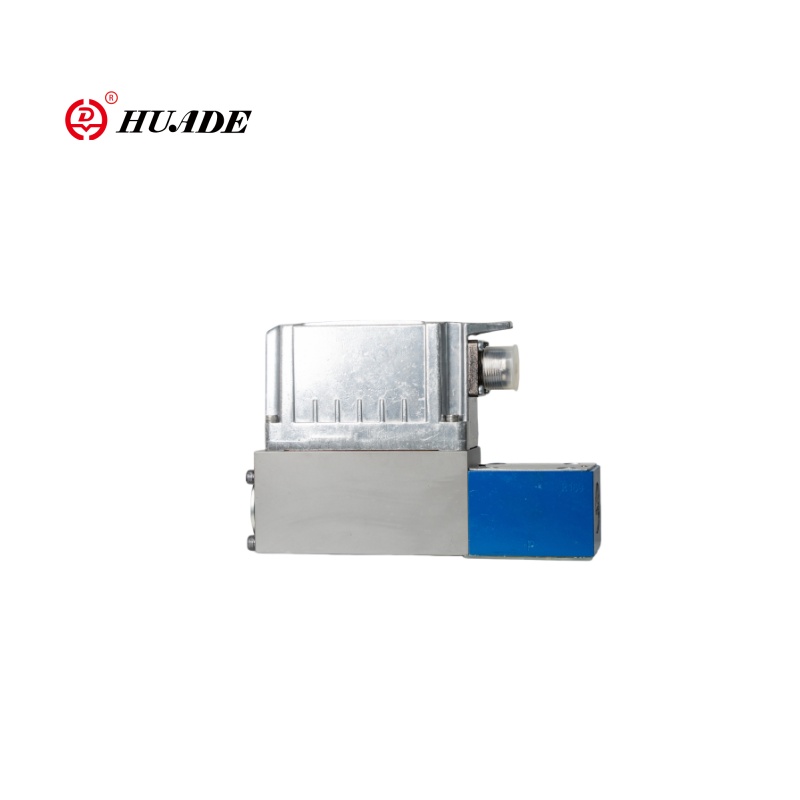

A আনুপাতিক প্রবাহ ভালভএকটি উন্নত প্রকারের নিয়ন্ত্রণ ভালভ যা একটি ইনপুট সিগন্যালের সরাসরি অনুপাতে তরল প্রবাহের হারকে নিয়ন্ত্রণ করে, সাধারণত একটি বৈদ্যুতিক বর্তমান বা ভোল্টেজ। Traditional তিহ্যবাহী অন/অফ ভালভগুলির বিপরীতে যা কেবল খোলা বা বন্ধ, আনুপাতিক প্রবাহ ভালভগুলি তাদের অপারেটিং রেঞ্জের মধ্যে অসীম পরিবর্তনশীল নিয়ন্ত্রণ সরবরাহ করে। এর অর্থ তারা শূন্য এবং তাদের সর্বোচ্চ ক্ষমতার মধ্যে যে কোনও পছন্দসই প্রবাহের হার বজায় রাখতে পারে, সিস্টেমের চাহিদা পরিবর্তনের ক্ষেত্রে গতিশীলভাবে প্রতিক্রিয়া জানায়।
"আনুপাতিক" দিকটি ইনপুট সিগন্যাল এবং ভালভের খোলার অবস্থানের মধ্যে লিনিয়ার সম্পর্ককে বোঝায়। উদাহরণস্বরূপ, যদি কোনও ভালভ একটি 50% ইনপুট সিগন্যাল গ্রহণ করে তবে এটি তার সর্বোচ্চ ক্ষমতার 50% পর্যন্ত উন্মুক্ত হবে, এটি তার সর্বাধিক প্রবাহ হারের প্রায় 50% সরবরাহ করবে। এই অনুমানযোগ্য আচরণটি এই ভালভগুলিকে সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণের জন্য প্রয়োজনীয় অ্যাপ্লিকেশনগুলিতে অমূল্য করে তোলে।
আনুপাতিক প্রবাহ ভালভগুলি কীভাবে কাজ করে
তার বৈদ্যুতিন নিয়ন্ত্রণ ব্যবস্থা এবং যান্ত্রিক অ্যাকুয়েটরের চারপাশে একটি আনুপাতিক প্রবাহ ভালভ কেন্দ্রগুলির ক্রিয়াকলাপ। ভালভ একটি অ্যানালগ ইনপুট সিগন্যাল গ্রহণ করে, সাধারণত একটি4-20 মাবর্তমান লুপ বা0-10Vএকটি পিএলসি (প্রোগ্রামেবল লজিক কন্ট্রোলার) বা ডেডিকেটেড ফ্লো কন্ট্রোলারের মতো একটি নিয়ন্ত্রণ ব্যবস্থা থেকে ভোল্টেজ সিগন্যাল।
এই বৈদ্যুতিক সংকেতটি ভালভের অভ্যন্তরীণ ইলেকট্রনিক্স দ্বারা প্রক্রিয়াজাত করা হয়, যা এটিকে বিভিন্ন অ্যাকুয়েটর প্রযুক্তির মাধ্যমে যান্ত্রিক গতিতে রূপান্তর করে। সর্বাধিক সাধারণ অ্যাকিউটিউটরগুলির মধ্যে রয়েছে আনুপাতিক সোলেনয়েডস, সার্ভো মোটরস বা ভয়েস কয়েল অ্যাকিউটিউটর। এই অ্যাকিউটিউটরগুলি ভালভের প্রবাহ নিয়ন্ত্রণ উপাদানটি যথাযথভাবে অবস্থান করে - সাধারণত একটি স্পুল, পপেট বা সুই eached পছন্দসই প্রবাহ খোলার অর্জন করতে।
অনেক আধুনিক আনুপাতিক প্রবাহ ভালভ অন্তর্ভুক্তক্লোজড-লুপ প্রতিক্রিয়া সিস্টেমপজিশন সেন্সর বা ফ্লো সেন্সর ব্যবহার করে। এই প্রতিক্রিয়াটি ভালভকে ক্রমাগত তার আসল অবস্থান বা ফলস্বরূপ প্রবাহের হার পর্যবেক্ষণ করতে এবং নির্ভুলতা বজায় রাখতে রিয়েল-টাইম সামঞ্জস্য করতে দেয়, এমনকি চাপের বিভিন্নতা বা তাপমাত্রার ওঠানামার কারণে সিস্টেমের পরিস্থিতি পরিবর্তিত হলেও।
প্রকার এবং কনফিগারেশন
আনুপাতিক প্রবাহ ভালভ বিভিন্ন অ্যাপ্লিকেশন অনুসারে বেশ কয়েকটি কনফিগারেশনে আসে। ডাইরেক্ট-অ্যাক্টিং ভালভগুলি একটি একক বন্দর দিয়ে প্রবাহ নিয়ন্ত্রণ করে, এগুলি সাধারণ প্রবাহ নিয়ন্ত্রণের কার্যগুলির জন্য আদর্শ করে তোলে। পাইলট-চালিত ভালভগুলি একটি বৃহত্তর প্রধান পর্যায় নিয়ন্ত্রণ করতে একটি ছোট পাইলট পর্যায় ব্যবহার করে, সুনির্দিষ্ট নিয়ন্ত্রণ সংবেদনশীলতা বজায় রেখে উচ্চ প্রবাহের ক্ষমতা সক্ষম করে।
দ্বি-মুখী আনুপাতিক প্রবাহ ভালভএকক দিকে নিয়ন্ত্রণ প্রবাহ এবং সাধারণত প্রবাহ নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়।ত্রি-মুখী ভালভদুটি আউটলেটের মধ্যে সরাসরি প্রবাহিত হতে পারে বা দুটি ইনলেট থেকে প্রবাহকে একত্রিত করতে পারে, যাতে অ্যাপ্লিকেশনগুলি ডাইভার্ট বা মিশ্রণের জন্য উপযুক্ত করে তোলে।
অভ্যন্তরীণ নকশা অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে পরিবর্তিত হয়। স্পুল-টাইপ ভালভগুলি দুর্দান্ত প্রবাহের বৈশিষ্ট্য সরবরাহ করে এবং জলবাহী সিস্টেমে প্রচলিত। পপেট-টাইপ ভালভগুলি টাইট শাট-অফ ক্ষমতা সরবরাহ করে এবং প্রায়শই বায়ুসংক্রান্ত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। সুই ভালভগুলি অ্যাপ্লিকেশনগুলিতে এক্সেল করে যা খুব সূক্ষ্ম প্রবাহের সমন্বয় প্রয়োজন এবং যথার্থ ডোজিং সিস্টেমে সাধারণ।
শিল্প জুড়ে অ্যাপ্লিকেশন
আনুপাতিক প্রবাহ ভালভগুলি অসংখ্য শিল্প জুড়ে অ্যাপ্লিকেশনগুলি সন্ধান করে যেখানে সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ গুরুত্বপূর্ণ। মধ্যেউত্পাদন এবং অটোমেশন, তারা হাইড্রোলিক সিলিন্ডার এবং বায়ুসংক্রান্ত অ্যাকিউটিউটরগুলির গতি নিয়ন্ত্রণ করে, সমাবেশ লাইন, প্যাকেজিং সরঞ্জাম এবং উপাদান হ্যান্ডলিং সিস্টেমগুলিতে মসৃণ এবং সুনির্দিষ্ট গতি নিয়ন্ত্রণ সক্ষম করে।
দ্যস্বয়ংচালিত শিল্পপরীক্ষার সরঞ্জাম, পেইন্ট স্প্রে সিস্টেম এবং হাইড্রোলিক প্রেস ক্রিয়াকলাপগুলিতে এই ভালভগুলি ব্যাপকভাবে ব্যবহার করে। মধ্যেমহাকাশ, এগুলি জ্বালানী প্রবাহ নিয়ন্ত্রণ, কেবিন প্রেসারাইজেশন সিস্টেম এবং হাইড্রোলিক ফ্লাইট কন্ট্রোল অ্যাকিউটিউটরগুলির জন্য প্রয়োজনীয় যেখানে নির্ভুলতা এবং নির্ভরযোগ্যতা অ-আলোচনাযোগ্য।
জল চিকিত্সা সুবিধারাসায়নিক ডোজের জন্য আনুপাতিক প্রবাহ ভালভ নিয়োগ করুন, যেখানে সঠিক পরিমাণে চিকিত্সার রাসায়নিকগুলি জলের স্রোতে যুক্ত করতে হবে। দ্যফার্মাসিউটিক্যাল শিল্পওষুধ উত্পাদন প্রক্রিয়াগুলিতে সুনির্দিষ্ট উপাদান ডোজ করার জন্য এই ভালভগুলির উপর নির্ভর করে, যেখানে নির্ভুলতা সরাসরি পণ্যের গুণমান এবং নিয়ন্ত্রক সম্মতি প্রভাবিত করে।
সুবিধা এবং সুবিধা
আনুপাতিক প্রবাহ ভালভের প্রাথমিক সুবিধা তাদের মধ্যে রয়েছেব্যতিক্রমী নিয়ন্ত্রণ নির্ভুলতা। তারা সাধারণত সেটপয়েন্টের ± 2-5% এর মধ্যে প্রবাহের নির্ভুলতা বজায় রাখতে পারে, ম্যানুয়াল ভালভের চেয়ে অনেক বেশি উচ্চতর বা অন/অফ নিয়ন্ত্রণগুলি। এই নির্ভুলতা উন্নত পণ্যের গুণমান, হ্রাস বর্জ্য এবং আরও ভাল প্রক্রিয়া দক্ষতায় অনুবাদ করে।
শক্তি দক্ষতাআরেকটি উল্লেখযোগ্য সুবিধা। যে কোনও মুহুর্তে কেবলমাত্র সঠিক প্রবাহকে সরবরাহ করে, আনুপাতিক প্রবাহ ভালভগুলি অতিরিক্ত প্রবাহ পরিচালনা করতে চাপ ত্রাণ ভালভ বা বাইপাস সার্কিট ব্যবহার করে এমন ধ্রুবক উচ্চ-প্রবাহ সিস্টেমের সাথে সম্পর্কিত শক্তি বর্জ্যকে সরিয়ে দেয়।
আধুনিক নিয়ন্ত্রণ সিস্টেমগুলির সাথে এই ভালভগুলির সংহতকরণ ক্ষমতাগুলি পরিশীলিত অটোমেশন কৌশলগুলি সক্ষম করে। তারা একাধিক ইনপুট সংকেতগুলিতে প্রতিক্রিয়া জানাতে পারে, জটিল নিয়ন্ত্রণ অ্যালগরিদমে অংশ নিতে পারে এবং ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ কৌশলগুলিকে সমর্থন করে রক্ষণাবেক্ষণ সিস্টেমগুলিতে ডায়াগনস্টিক প্রতিক্রিয়া সরবরাহ করতে পারে।
নির্বাচন বিবেচনা
আনুপাতিক প্রবাহ ভালভ নির্বাচন করার সময়, বেশ কয়েকটি বিষয় বিবেচনা করতে হবে।প্রবাহ পরিসীমামৌলিক - ভালভ অবশ্যই অ্যাপ্লিকেশনটির সর্বনিম্ন এবং সর্বাধিক প্রবাহ উভয় প্রয়োজনীয়তা পরিচালনা করতে হবে। চাপ রেটিংগুলি অবশ্যই কোনও চাপ স্পাইক সহ সর্বাধিক সিস্টেমের চাপকে ছাড়িয়ে যেতে হবে।
গতিশীল অ্যাপ্লিকেশনগুলিতে প্রতিক্রিয়া সময় সমালোচনামূলক। কিছু সিস্টেমে দ্রুত প্রবাহের পরিবর্তন প্রয়োজন, অন্যরা গতির চেয়ে স্থিতিশীলতাটিকে অগ্রাধিকার দেয়। নিয়ন্ত্রণ সংকেত সামঞ্জস্যতা অবশ্যই উপলব্ধ নিয়ন্ত্রণ সিস্টেমের আউটপুটগুলির সাথে মেলে এবং পাওয়ার প্রয়োজনীয়তা অবশ্যই উপলব্ধ বৈদ্যুতিক সরবরাহের সাথে একত্রিত হতে হবে।
পরিবেশগত পরিস্থিতি যেমন তাপমাত্রার চূড়ান্ত, কম্পন এবং দূষণের স্তরগুলি ভালভ নির্বাচনকে প্রভাবিত করে। মিডিয়া সামঞ্জস্যতা নিশ্চিত করে যে ভালভ উপকরণগুলি অবক্ষয় বা দূষণ ছাড়াই নির্দিষ্ট তরল পরিচালনা করতে পারে।
উপসংহার
আনুপাতিক প্রবাহ ভালভগুলি আধুনিক তরল নিয়ন্ত্রণ সিস্টেমগুলিতে একটি ভিত্তিযুক্ত প্রযুক্তির প্রতিনিধিত্ব করে, আজকের দাবিদার অ্যাপ্লিকেশনগুলিতে প্রয়োজনীয় নির্ভুলতা এবং নমনীয়তা সরবরাহ করে। বৈদ্যুতিন নিয়ন্ত্রণ ব্যবস্থার সাথে নির্বিঘ্নে সংহত করার সময় সঠিক, পুনরাবৃত্তিযোগ্য প্রবাহ নিয়ন্ত্রণ সরবরাহ করার তাদের দক্ষতা তাদের উত্পাদন থেকে শুরু করে মহাকাশ পর্যন্ত শিল্পগুলিতে অপরিহার্য করে তোলে।
যেহেতু অটোমেশন অব্যাহত রয়েছে এবং নির্ভুলতার প্রয়োজনীয়তাগুলি ক্রমবর্ধমান কঠোর হয়ে উঠছে, আনুপাতিক প্রবাহ ভালভ নিঃসন্দেহে দক্ষ, নির্ভরযোগ্য এবং সুনির্দিষ্ট তরল নিয়ন্ত্রণ ব্যবস্থা সক্ষম করতে আরও গুরুত্বপূর্ণ ভূমিকা পালন করবে। প্রকৌশলী এবং সিস্টেম ডিজাইনারদের জন্য, এই ভালভগুলির ক্ষমতা এবং যথাযথ প্রয়োগ বোঝা অপ্টিমাইজড ফ্লুইড নিয়ন্ত্রণ সমাধানগুলি বিকাশের জন্য প্রয়োজনীয় যা বর্তমানের প্রয়োজন এবং ভবিষ্যতের চ্যালেঞ্জ উভয়ই পূরণ করে।
